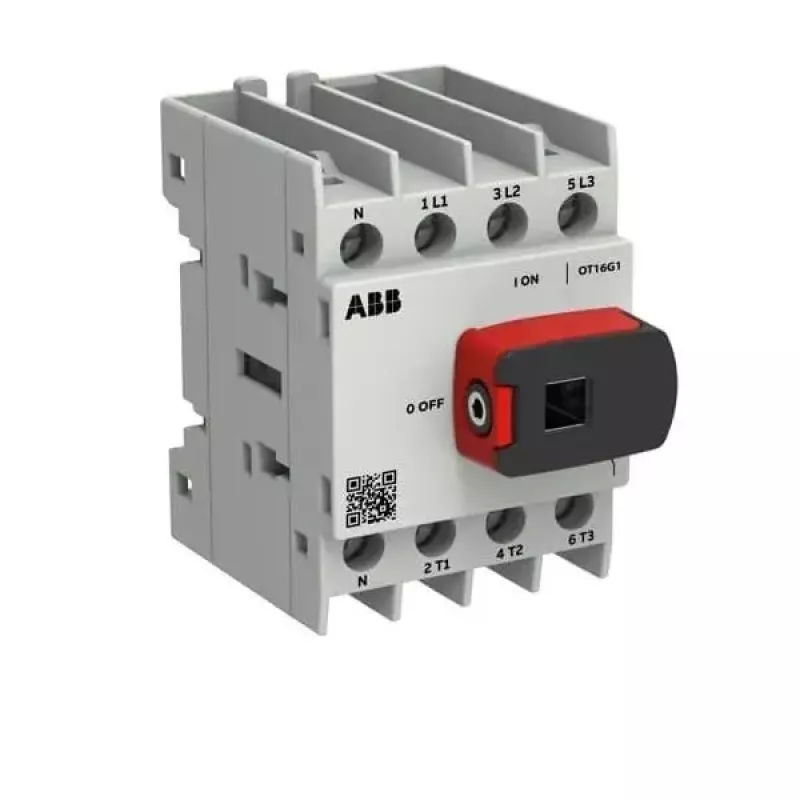

ABB OTOT16G1-4BSN1Plus 4-poliger Lasttrennschalter 16A

Schaltschrankbauer und Industrie-Elektriker benötigen oft einen robusten, kompakten Schalter, um Motor- und Abgangskreise sicher zu trennen. Der ABB OTOT16G1-4BSN1Plus ist ein 4-poliger Lasttrennschalter mit einer Nennstromstärke von 16 A, ausgelegt für die Bodenmontage in Verteilerkästen und Schaltschränken. Er bietet zuverlässige manuelle Trennung und Schaltung unter Last gemäß IEC 60947-3.

Technische Daten

• Schaltertyp: Lasttrennschalter (Trennschalter)
• Polzahl: 4
• Bemessungsbetriebsstrom (Ie): 16 A (AC-21A/AC-22A/AC-23A bei 400 V)
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 750 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV
• Bemessungskurzzeitstrom (Icw): 0,5 kA für 1 s
• Bemessungsbedingter Kurzschlussstrom (Icc): 10 kA mit 16 A gG-Sicherung
• Anschlussart: Schraubklemmen
• Klemmquerschnitt: 1,5–6 mm² massiv/mehrdrähtig, 1,5–4 mm² feindrähtig mit Aderendhülse
• Schutzart (Klemmen): IP20
• Betriebstemperatur: -25 °C bis +70 °C
• Lagertemperatur: -40 °C bis +70 °C
• Elektrische Lebensdauer: 20.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Verlustleistung pro Pol: 0,8 W
• Griff/Welle: Nicht enthalten (nur Schalterkörper)

Warum dieser Schalter?

Dieser Trennschalter bietet zuverlässige Trennung mit hoher Stoßspannungsfestigkeit und langer Lebensdauer. Seine kompakte Bauform und Schraubklemmen vereinfachen die Installation auf engem Raum, während der IP20-Klemmen-Schutz einen sicheren Betrieb im Gehäuse gewährleistet. Die 4-polige Ausführung ermöglicht das gleichzeitige Trennen aller Phasen und des Neutralleiters, was die Sicherheit bei Wartungsarbeiten erhöht.

Ideale Anwendungsfälle

• Trennung von Motorkreisen in industriellen Schalttafeln
• Schalten von ohmschen und induktiven Lasten bis 16 A
• Manuelles Trennen in Verteilerkästen für Wartungsarbeiten
• Verwendung als Hauptschalter in kleinen Maschinen oder HLK-Geräten

Gut zu wissen

Der Schalter wird ohne Griff oder Welle geliefert; ein separater Betätigungsmechanismus muss bestellt werden, um die Installation abzuschließen. Er ist für die Bodenmontage ausgelegt und für Umgebungstemperaturen von -25 °C bis +70 °C geeignet, was ihn vielseitig für verschiedene industrielle Umgebungen macht.
