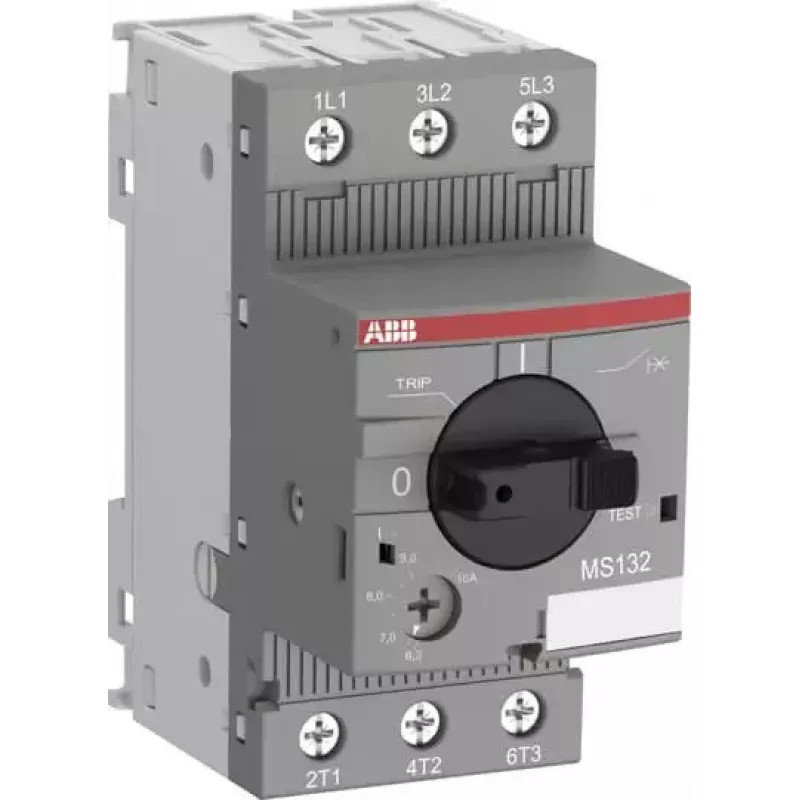

ABB MS132-6.3 Motorschutzschalter, 4,0-6,3 A, 3-polig, thermisch-magnetisch 1SAM350000R1009

Schützen Sie Motoren vor Überlast und Kurzschluss mit dem ABB MS132-6.3 Motorschutzschalter. Dieses kompakte 3-polige Gerät bietet zuverlässige thermisch-magnetische Auslösung für Motoren mit Bemessungsströmen von 4,0 bis 6,3 A und gewährleistet einen sicheren Betrieb in industriellen Schaltschränken und Motorstartern.

Für wen ist es geeignet

Entwickelt für Schaltschrankbauer, Wartungstechniker und Maschinenbauer, die eine zuverlässige Motorschutzlösung für kleine Drehstrommotoren bis 6,3 A benötigen. Geeignet für DIN-Schienen- oder Schraubbefestigung.

Hauptmerkmale

• Thermisch-magnetischer Auslöser mit einstellbarem Strombereich von 4,0 bis 6,3 A
• 3-polig, Bemessungsbetriebsspannung bis 690 V AC
• Hohes Kurzschlussausschaltvermögen: 100 kA bei 400 V
• Schraubklemmen für starre Leiter 1–10 mm² und flexible Leiter 1–6 mm²
• IP20-Schutz an den Hauptstromklemmen
• Betriebstemperaturbereich -25 bis +70 °C

Technische Daten

• Produkttyp: Motorschutzschalter
• Strombereich: 4,0 - 6,3 A
• Bemessungsbetriebsstrom (Ie): 6,3 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Polzahl: 3
• Auslösecharakteristik: Thermisch-magnetisch
• Bemessungskurzschlussausschaltvermögen (Icu) bei 400V: 100 kA
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsisolationsspannung (Ui): 690 V
• Schutzart: IP20 (Hauptstromklemmen)
• Montage: DIN-Schiene (35 mm) oder Schraubbefestigung
• Klemmenart: Schraubklemmen
• Anschlussvermögen Hauptstromkreis (starr): 1 - 10 mm²
• Anschlussvermögen Hauptstromkreis (flexibel): 1 - 6 mm²
• Leistungsverlust pro Pol: 3,2 W
• Betriebstemperaturbereich: -25 bis +70 °C

Tipps

Stellen Sie den Stromwahlschalter auf den Motor-Bemessungsstrom ein, um einen optimalen Schutz zu gewährleisten. Sorgen Sie für ausreichende Belüftung um den Schalter, um den angegebenen Betriebstemperaturbereich einzuhalten.
