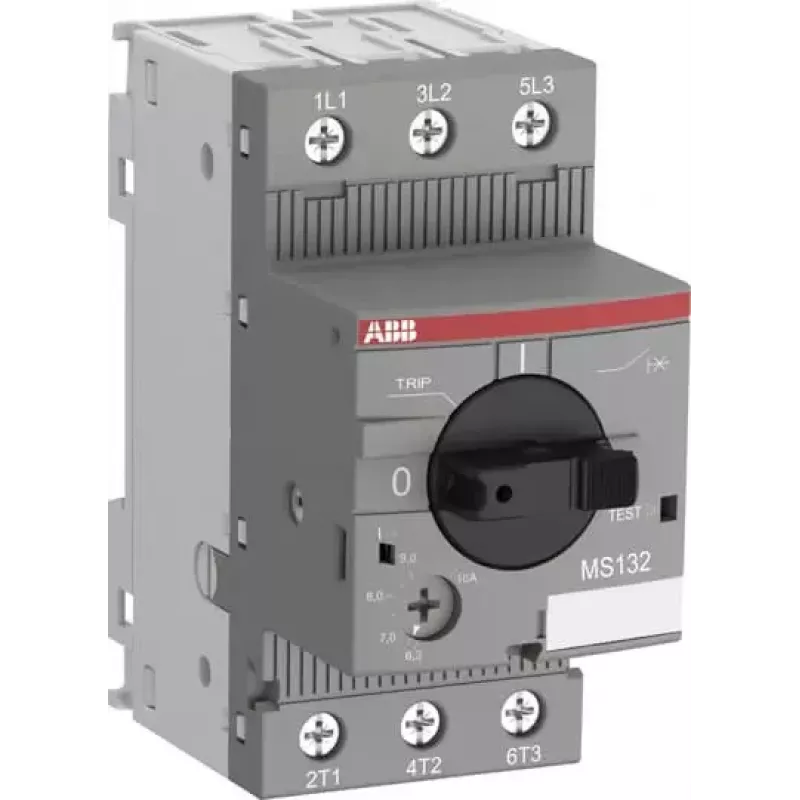

ABB MS132-2.5 Motorschutzschalter, 3-polig, 1,6-2,5 A, thermisch-magnetisch, 690 V AC, 100 kA

Der ABB MS132-2.5 hebt sich von herkömmlichen Motorschutzschaltern durch seine kompakte Bauweise und eine hohe Kurzschluss-Ausschaltvermögen von 100 kA ab, was einen zuverlässigen Schutz für Motoren bis 2,5 A gewährleistet. Seine thermisch-magnetische Auslöseeinheit bietet präzisen Überlast- und Kurzschlussschutz, während die Phasenausfallempfindlichkeit vor Schäden durch einphasigen Betrieb schützt. Geeignet für Hutschienen- oder Schraubbefestigung, integriert sich dieses Gerät nahtlos in industrielle Schaltschränke.

Highlights

• Bemessungsbetriebsstrom: 2,5 A, einstellbar von 1,6 A bis 2,5 A
• Dreipolige Ausführung mit thermisch-magnetischer Auslösecharakteristik
• Hohes Kurzschluss-Ausschaltvermögen: 100 kA bei 400 V AC
• Phasenausfallempfindlichkeit für verbesserten Motorschutz
• Kompaktes IP20-Gehäuse, montierbar auf Hutschiene oder mit Schrauben
• Weiter Betriebstemperaturbereich: -25 °C bis +70 °C

Im täglichen Einsatz

Im täglichen Betrieb bietet der MS132-2.5 zuverlässigen Schutz für kleine Motoren in Pumpen, Lüftern, Förderbändern und Werkzeugmaschinen. Der Drehknopf ermöglicht eine präzise Stromeinstellung im Bereich von 1,6–2,5 A und stellt sicher, dass der Motor vor Überlast geschützt ist, ohne unnötige Auslösungen. Schraubklemmen akzeptieren Leiter bis 4 mm² und vereinfachen die Verdrahtung. Die klare Auslöseanzeige und manuelle Rückstellung ermöglichen eine schnelle Fehleridentifikation und Wiederherstellung, wodurch Ausfallzeiten minimiert werden.

Technische Daten

• Bemessungsbetriebsstrom (Ie): 2,5 A
• Einstellbereich (Ir): 1,6 – 2,5 A
• Polzahl: 3
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungskurzschluss-Ausschaltvermögen (Ics): 100 kA bei 400 V AC
• Auslösecharakteristik: thermisch-magnetisch
• Überlastschutz: Ja (thermisch)
• Kurzschlussschutz: Ja (magnetisch)
• Phasenausfallempfindlichkeit: Ja
• Schutzart: IP20
• Befestigungsart: Hutschiene / Schraubbefestigung
• Anschlussart: Schraubklemmen
• Betriebstemperaturbereich: -25 bis +70 °C
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsfrequenz: 50/60 Hz
• Leistungsverlust: 3,5 W bei Ie
• Elektrische Lebensdauer: 100.000 Schaltspiele

Schlussbemerkung

Der ABB MS132-2.5 ist ein robuster und präziser Motorschutzschalter, ideal für anspruchsvolle industrielle Anwendungen, bei denen Platz begrenzt und Zuverlässigkeit von größter Bedeutung ist.
