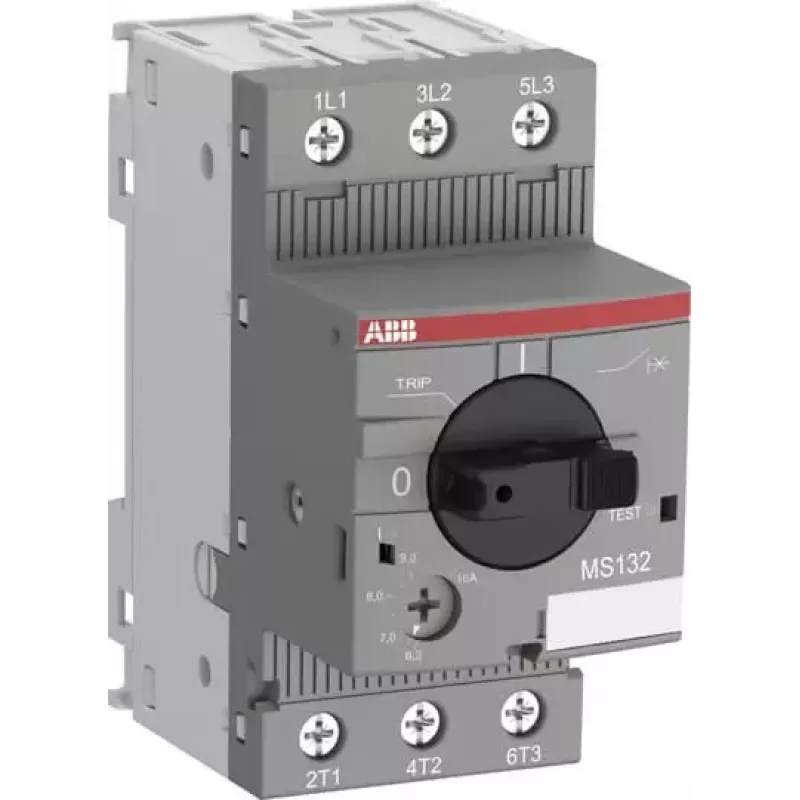

ABB MS132-0.4 Motorschutzschalter, 0,25-0,4 A, 3-polig, 690 V AC, 100 kA, thermisch-magnetisch, DIN-Schiene

Der ABB MS132-0.4 hebt sich von generischen Motorstartern ab, indem er einen präzisen Einstellbereich von 0,25–0,4 A mit einem Ausschaltvermögen von 100 kA kombiniert, was ihn zu einer robusten Wahl für den Schutz kleiner Motoren und Steuerstromkreise in industriellen Umgebungen macht. Seine thermisch-magnetische Auslöseeinheit gewährleistet zuverlässigen Überlast- und Kurzschlussschutz ohne separate Sicherungen, während die kompakte Breite von 45 mm wertvollen Platz im Schaltschrank spart.

Highlights

• Einstellbarer thermischer Überlastschutz von 0,25 bis 0,4 A für fein abgestimmten Motorschutz.
• Fester magnetischer Auslöser bei 6 A für sofortige Kurzschlussreaktion.
• Hohes Ausschaltvermögen von 100 kA bei 400 V AC, geeignet für anspruchsvolle Installationen.
• 3-polige Ausführung mit Schraubklemmen für sichere Verdrahtung bis 10 mm² starr oder 6 mm² flexibel.
• Hutschienenmontage und IP20-Schutz für einfache Integration in Schaltschränke.

Im täglichen Einsatz

Der MS132-0.4 wird auf einer Standard-Hutschiene (35 mm) montiert und bietet zuverlässigen Schutz für kleine Motoren, Pumpen, Lüfter und andere Niedrigstromverbraucher. Der Drehknopf ermöglicht eine präzise Einstellung des Bemessungsstroms innerhalb des Bereichs, während die klare Auslöseanzeige die Fehlersuche vereinfacht. Seine thermisch-magnetische Mechanik reagiert schnell auf Überlast und Kurzschluss, reduziert Ausfallzeiten und verhindert Geräteschäden. Das Gerät ist für Umgebungstemperaturen von -25 °C bis +70 °C geeignet, und seine Schraubklemmen akzeptieren sowohl starre als auch flexible Leiter, was eine zuverlässige Verbindung in vibrationsanfälligen Umgebungen gewährleistet.

Technische Daten

• Marke: ABB
• Modell: MS132-0.4
• MPN: 1SAM350000R1003
• EAN: 4013614400032
• Einstellbereich Bemessungsbetriebsstrom: 0,25 - 0,4 A
• Bemessungsbetriebsspannung: 690 V AC
• Polzahl: 3
• Bemessungs-Ausschaltvermögen (Icu) bei 400 V AC: 100 kA
• Magnetische Auslöseeinstellung: 6 A (fest)
• Bemessungsfrequenz: 50/60 Hz
• Montageart: DIN-Schiene
• Schutzart: IP20
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Klemmentyp: Schraubklemmen
• Umgebungstemperatur: -25 bis +70 °C
• Auslösecharakteristik: thermisch-magnetisch
• Funktion: Motorschutz, Motorschutzschalter
• Normenkonformität: IEC/EN 60947-1, -2, -4-1
• Verlustleistung pro Pol: 1,5 W (bei Ie)
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 100.000 Schaltspiele
• Anschlussquerschnitt Hauptstromkreis: flexibel 1-6 mm², starr 1-10 mm²

Abschließende Anmerkung

Für zuverlässigen Motorschutz auf kompaktem Raum bietet der ABB MS132-0.4 präzise Einstellung, hohes Ausschaltvermögen und bewährte thermisch-magnetische Leistung – ein wesentliches Bauteil für jede industrielle Schalttafel.
