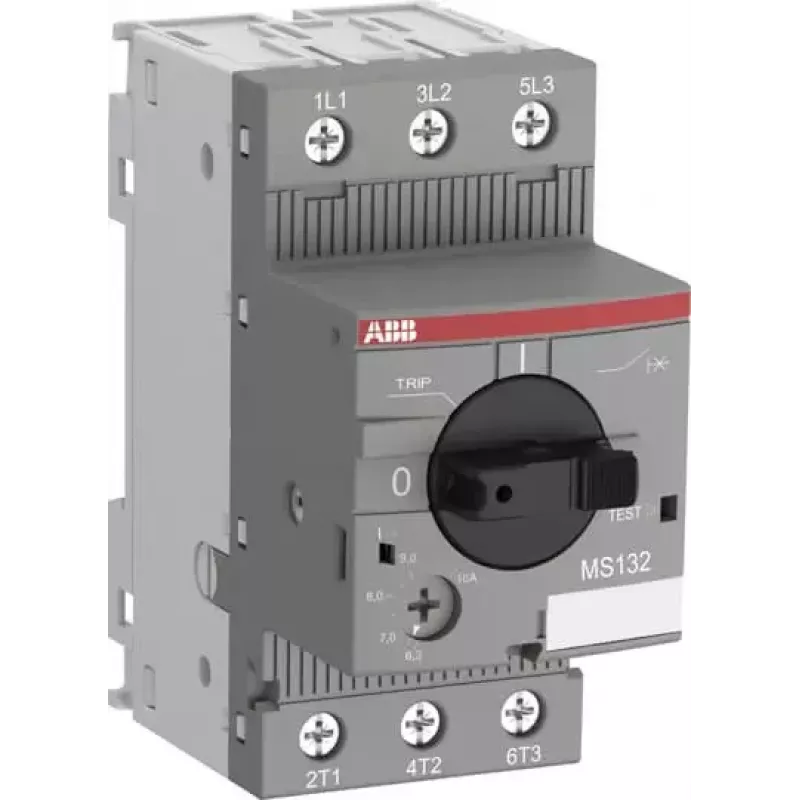

ABB MS132-0.16 Motorschutzschalter, 0,10-0,16 A, 3-polig, thermisch-magnetisch, 100 kA, Schraubanschlüsse

Motorkreise benötigen zuverlässigen Schutz gegen Überlast und Kurzschluss – der ABB MS132-0.16 Motorschutzschalter bietet genau das. Mit einem fein einstellbaren thermischen Auslösebereich von 0,10 bis 0,16 A und einem fest eingestellten magnetischen Auslöser bei 2,2 A schützt dieses kompakte 3-polige Gerät kleine Motoren in industriellen und gewerblichen Anwendungen. Seine 100 kA Ausschaltvermögen bei 400 V AC gewährleistet eine robuste Fehlerunterbrechung, während das IP20-Gehäuse und die Hutschienenmontage die Installation in Schaltschränken vereinfachen.

Für wen ist es geeignet

Dieser Motorschutzschalter ist ideal für Schaltschrankbauer, Wartungstechniker und OEMs, die einen zuverlässigen Schutz für Motoren mit niedrigem Strom benötigen, z. B. für Ventilatoren, Pumpen, Förderbänder und kleine Werkzeugmaschinen. Er eignet sich für Anwendungen, die manuelles Schalten und Überlastschutz bis 0,16 A erfordern, und erfüllt die Normen IEC/EN 60947 für weltweite Akzeptanz.

Hauptmerkmale

• Thermisch-magnetischer Auslöser mit einstellbarem thermischem Überlastschutz (0,10–0,16 A) und festem magnetischem Kurzschlussschutz (2,2 A)
• Hohes Kurzschluss-Ausschaltvermögen: 100 kA bei 400 V AC
• 3-polige Ausführung für den Schutz von Drehstrommotoren
• Schraubanschlüsse für sichere Verdrahtung
• Hutschienenmontage für schnelle Installation
• Schutzart IP20 für den Einsatz in geschlossenen Schaltschränken
• Weiter Umgebungstemperaturbereich: -25 bis +70 °C
• Hohe elektrische und mechanische Lebensdauer: jeweils 100.000 Schaltspiele

Technische Daten

• Bemessungsbetriebsstrom (Ie): 0,10–0,16 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Polzahl: 3
• Bemessungskurzschluss-Ausschaltvermögen (Ics) bei 400 V AC: 100 kA
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Verschmutzungsgrad: 3
• Normen: IEC/EN 60947-1, -2, -4-1
• Anschlussart: Schraubanschlüsse
• Montage: Hutschiene
• Schutzart: IP20

Tipps

Stellen Sie den thermischen Auslöser für optimalen Schutz auf den auf dem Typenschild des Motors angegebenen Volllaststrom ein. Stellen Sie sicher, dass der Schalter in einem Gehäuse mit ausreichender Belüftung installiert wird, um die Umgebungstemperatur im angegebenen Bereich zu halten. Verwenden Sie geeignete Schraubendreher, um das empfohlene Anzugsdrehmoment an den Anschlüssen zu erreichen und lose Verbindungen zu vermeiden.
