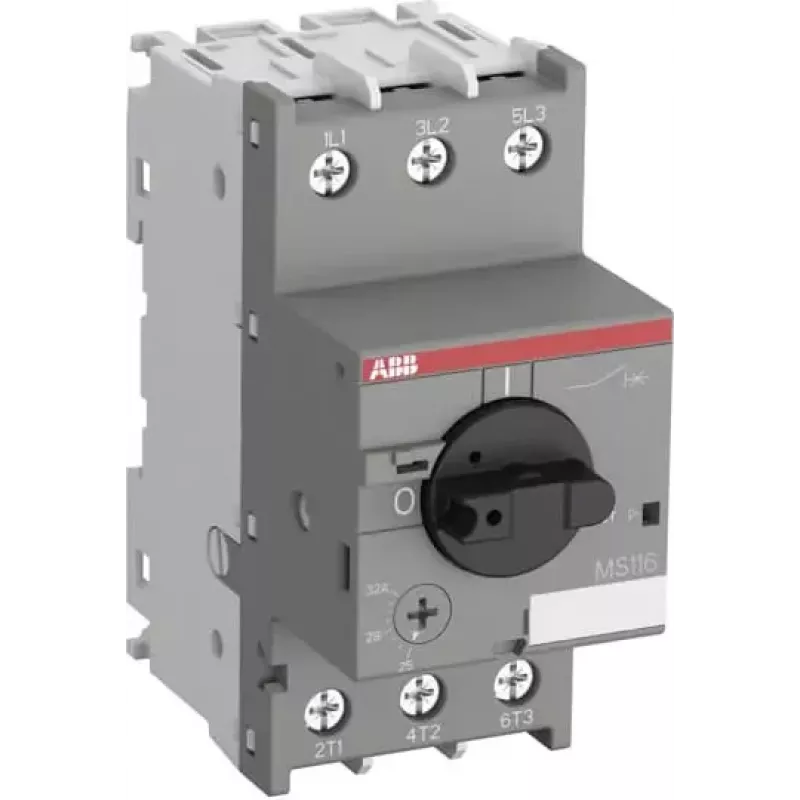

ABB MS116-20 Motorschutzschalter, 16-20 A, 3-polig, 690 V AC, 50 kA, Schraubanschlüsse

Der ABB MS116-20 Motorschutzschalter bietet zuverlässigen thermisch-magnetischen Schutz für Motoren bis 20 A und gewährleistet sicheren Betrieb sowie Schutz vor Überlast und Kurzschluss. Sein kompaktes Design und die Hutschienenmontage machen ihn ideal für industrielle Schaltschränke und Motorstarter.

Vorteile

Mit einer Bemessungskurzschluss-Ausschaltvermögen von 50 kA bei 400 V AC bietet der MS116-20 robusten Schutz in anspruchsvollen Umgebungen. Der einstellbare thermische Überlastbereich von 16-20 A ermöglicht eine präzise Anpassung an den Motorvolllaststrom, während der feste magnetische Auslöser bei 240 A eine schnelle Reaktion auf Kurzschlüsse gewährleistet. Schraubanschlüsse akzeptieren Leiter bis 10 mm² starr, was Installation und Wartung vereinfacht.

Geeignet für

• Drehstrommotoren bis 20 A in industriellen Anwendungen
• Motorsteuerzentralen und Verteilerkästen
• Maschinen, die zuverlässigen Motorschutz gemäß IEC/EN 60947 erfordern
• Hutschienenmontierte Baugruppen in rauen Umgebungen (-25 bis +70 °C)

Technische Daten

• Bemessungsbetriebsstrom: 20 A
• Thermischer Überlast-Einstellbereich: 16 - 20 A
• Bemessungsbetriebsspannung: 690 V AC
• Polzahl: 3
• Auslösecharakteristik: thermisch-magnetisch
• Bemessungskurzschluss-Ausschaltvermögen bei 400 V AC: 50 kA
• Schutzart: IP20 (Klemmen)
• Montageart: Hutschiene
• Anschlussart: Schraubanschlüsse
• Anschlussquerschnitt: 1-10 mm² starr, 1-6 mm² flexibel
• Umgebungstemperatur: -25 bis +70 °C
• Magnetischer Auslöser: 240 A
• Normenkonformität: IEC/EN 60947-1, -2, -4-1
• Elektrische und mechanische Lebensdauer: je 100.000 Schaltspiele
• Verlustleistung pro Pol: 1,5 W

Empfehlungen

Für optimale Leistung stellen Sie sicher, dass der Motorvolllaststrom innerhalb des einstellbaren Bereichs liegt und die Versorgungsspannung 690 V AC nicht überschreitet. Verwenden Sie geeignete Schraubendreher und Drehmomenteinstellungen beim Anschließen der Leiter, um zuverlässige Verbindungen zu gewährleisten.
