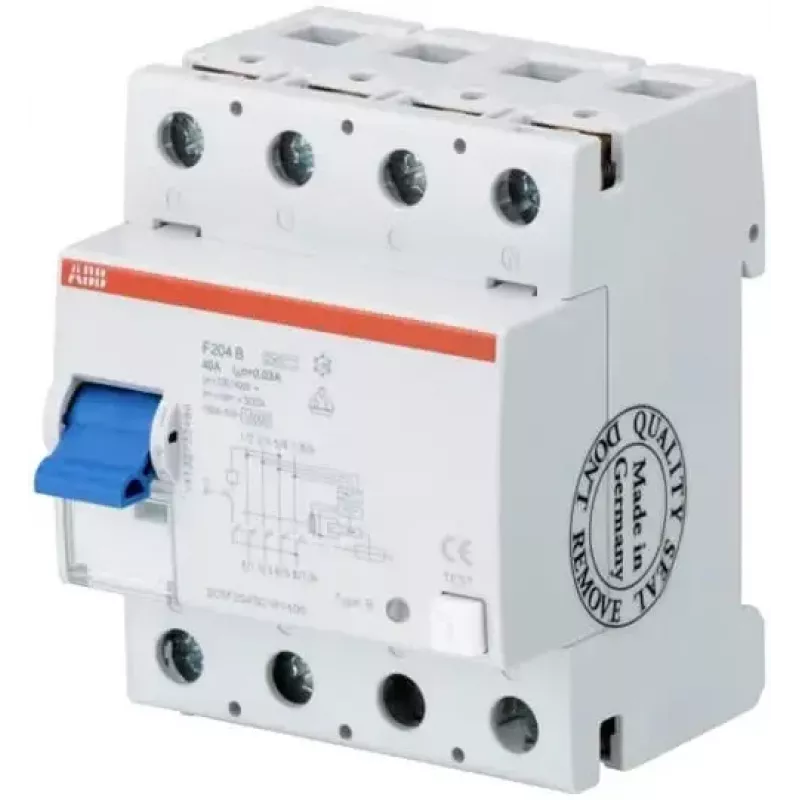

ABB F204B-125/0,3L 4P 125A 300mA Typ B selektiver FI-Schutzschalter 2CSF204523R3950

Mit einem Bemessungsdifferenzstrom von 300 mA und selektiver Auslösung bietet der ABB F204B-125/0,3L zuverlässigen Schutz gegen Erdschlussfehler in anspruchsvollen Installationen.

Überblick

Der ABB F204B-125/0,3L ist ein vierpoliger Fehlerstrom-Schutzschalter (FI-Schutzschalter) mit einem Bemessungsstrom von 125 A und einem Bemessungsdifferenzstrom von 300 mA. Er ist für die DIN-Schienenmontage konzipiert und belegt 4 Module Breite.

Herausragende Merkmale

• Fehlerstromschutz Typ B: erkennt AC-, pulsierende DC- und glatte DC-Fehlerströme.
• Selektive (zeitverzögerte) Auslösecharakteristik zur Selektivität mit nachgeschalteten Geräten.
• Hoher Bemessungsstrom von 125 A, geeignet für Hauptverteilungen.
• Kurzschlussausschaltvermögen von 10 kA.
• Breiter Betriebstemperaturbereich von -25 °C bis +60 °C.

Technische Details

• Polzahl: 4P
• Bemessungsstrom (In): 125 A
• Bemessungsdifferenzstrom (IΔn): 300 mA
• Fehlerstromtyp: Typ B
• Auslösecharakteristik: selektiv (zeitverzögert)
• Bemessungsspannung (Ue): 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Kurzschlussausschaltvermögen (Icn): 10 kA
• Montageart: DIN-Schiene
• Modulbreite: 4 Module
• Anschlussart: Schraubklemmen
• Klemmkapazität: 25-50 mm²
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse)
• Betriebstemperaturbereich: -25 bis +60 °C
• Elektrische Lebensdauer: 10000 Zyklen
• Mechanische Lebensdauer: 20000 Zyklen
• Normen: IEC/EN 61008

Unser Fazit

Ein robuster FI-Schutzschalter Typ B für industrielle und gewerbliche Anwendungen, bei denen hohe Bemessungsströme und selektive Koordination erforderlich sind.
