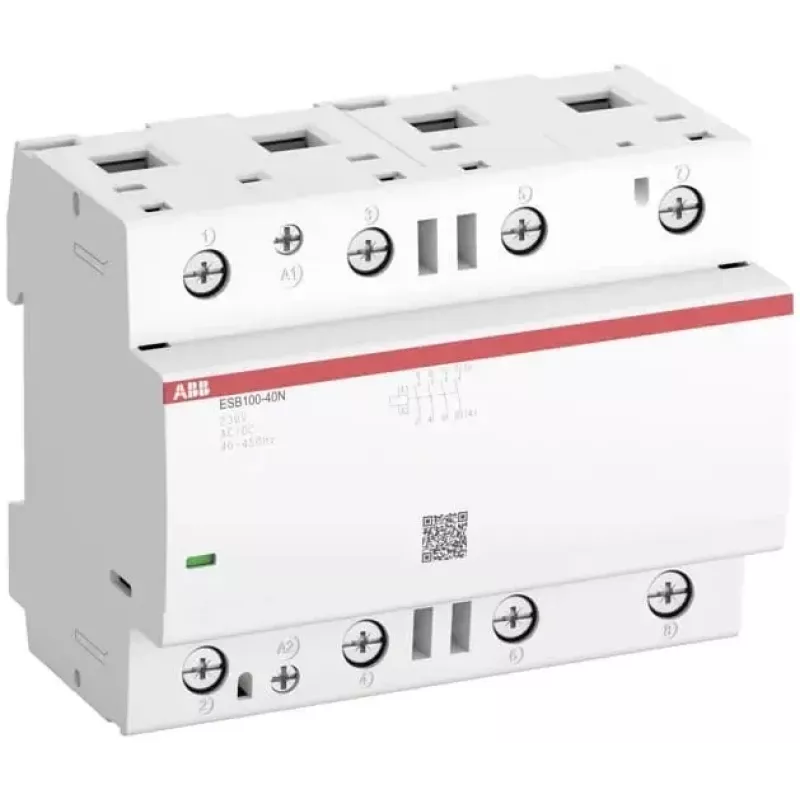

ABB ESB100-40N-06 Installationsschütz 4S/0OE, 230 V AC/DC, 4 NO, 100 A 1SAE661111R0640

Das Schalten hoher einphasiger oder mehrphasiger Lasten in Wohn- und Gewerbeinstallationen erfordert oft ein Schütz, das hohe Ströme bewältigen kann und gleichzeitig einfach zu montieren und zu verdrahten ist. Das ABB ESB100-40N-06 Installationsschütz bietet vier Schließer-Hauptkontakte, einen weiten Spulen-Spannungsbereich und DIN-Schienenmontage, um die Steuerung von Beleuchtungs-, Heizungs- und Motorstromkreisen zu vereinfachen.

Für wen ist es geeignet

Elektriker, Schaltschrankbauer und Facility-Manager, die ein zuverlässiges, kompaktes Schütz zum Schalten von Lasten bis 100 A in AC-1-Betrieb benötigen. Es eignet sich für Verteilerschränke, Schaltschränke und Gebäudeautomationssysteme, wo der Platz begrenzt ist und die Leistung konstant sein muss.

Hauptmerkmale

• 4 Hauptkontakte, alle als Schließer (4 NO), zum Schalten von bis zu 4 separaten Stromkreisen oder zur Kombination von Polen für höheren Strom.
• Spulenspannung 230 V AC/DC, ermöglicht den Betrieb sowohl mit AC- als auch DC-Steuersignalen ohne Wechsel der Spule.
• Bemessungsbetriebsstrom 100 A in den Kategorien AC-1 und AC-7a bei 400 V, 55 °C; 30 A in AC-7b für Motorlasten.
• Bemessungsisolationsspannung 500 V und Stoßspannungsfestigkeit 4 kV für sichere Trennung in Standardinstallationen.
• DIN-Schienenmontage (35 mm) für schnelle Installation und Demontage.
• Schraubklemmen für sichere, wartungsfreundliche Verbindungen.
• Mechanische Lebensdauer von 1.000.000 Zyklen und elektrische Lebensdauer von 150.000 Zyklen für lange Lebensdauer.
• Kompaktes Design mit IP20-Schutz, geeignet für die Installation in geschlossenen Schränken.

Spezifikationen

• Anzahl der Hauptkontakte NO: 4
• Anzahl der Hauptkontakte NC: 0
• Spulenspannung: 230 V AC/DC
• Bemessungsbetriebsstrom AC-1 (Ie): 100 A (400 V, 55 °C)
• Bemessungsbetriebsstrom AC-7a (Ie): 100 A (400 V, 55 °C)
• Bemessungsbetriebsstrom AC-7b (Ie): 30 A (400 V, 55 °C)
• Bemessungsbetriebsspannung: 220-400 V AC
• Bemessungsisolationsspannung (Ui): 500 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Anzahl der Pole: 4
• Montageart: DIN-Schiene
• Elektrische Lebensdauer: 150.000 Zyklen
• Mechanische Lebensdauer: 1.000.000 Zyklen
• Leistungsverlust pro Pol: 3,2 W
• Schutzart: IP20
• Umgebungslufttemperatur für Betrieb: -25 bis +55 °C
• Klemmentyp: Schraubklemmen
• Frequenz: 50/60 Hz

Tipps

Stellen Sie sicher, dass der Steuerstromkreis den Einschaltstrom der Spule liefern kann, insbesondere wenn mehrere Schütze gleichzeitig geschaltet werden. Überprüfen Sie bei Motorlasten, ob die AC-7b-Bemessung mit dem Volllaststrom des Motors übereinstimmt. Montieren Sie in einem belüfteten Gehäuse, um die Umgebungstemperatur innerhalb der Grenzen zu halten.
