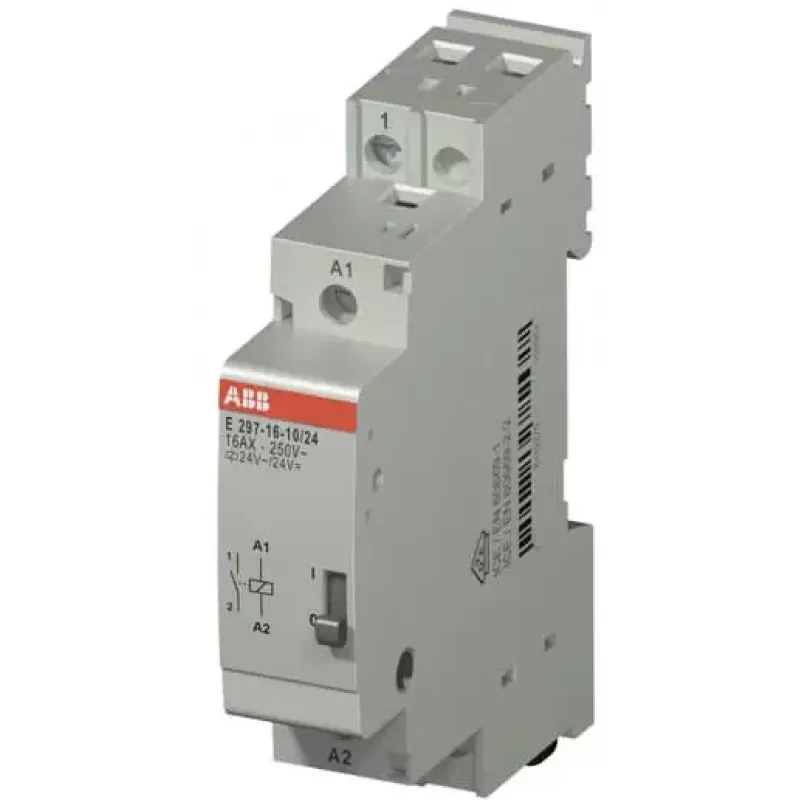

ABB E297-16-10/24 Installationsrelais 16A 1NO 24V AC/DC Spule DIN-Schiene 2TAZ311000R2041

In elektrischen Installationen ist das zuverlässige Schalten von Lasten bei gleichzeitiger Isolierung der Steuerkreise eine ständige Herausforderung. Das ABB E297-16-10/24 Installationsrelais löst dies durch eine kompakte, auf DIN-Schiene montierbare Schnittstelle zwischen leistungsschwachen Steuersignalen und leistungsstärkeren Stromkreisen und gewährleistet zuverlässiges Schalten für Beleuchtungs-, Heizungs- und Motorlasten.

Für wen ist es geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die ein robustes, platzsparendes Relais für Wohn-, Gewerbe- oder Industrie-Schaltschränke benötigen. Es ist ideal für Anwendungen, die einen 1-poligen Schließerkontakt mit einer Nennleistung von bis zu 16 A und eine Spule erfordern, die sowohl 24 V AC als auch 24 V DC akzeptiert, was die Lagerhaltung und Verdrahtung vereinfacht.

Hauptmerkmale

• 1 Schließerkontakt (NO), 16 A Bemessungsbetriebsstrom (AC-1)
• Spulenspannung: 24 V AC/DC, geeignet für gemischte Steuerungssysteme
• DIN-Schienen-Montage, 1 Modulbreite (17,5 mm)
• Schraubklemmen für sichere, wartungsfreundliche Verbindungen
• Hohe mechanische Lebensdauer: 1.000.000 Zyklen; elektrische Lebensdauer: 150.000 Zyklen
• Betriebstemperaturbereich: -25 °C bis +55 °C

Spezifikationen

• Produkttyp: Installationsrelais
• Kontaktbestückung: 1 NO
• Bemessungsbetriebsstrom (AC-1): 16 A
• Bemessungsbetriebsspannung: 250 V AC
• Spulenspannung: 24 V AC/DC
• Montageart: DIN-Schiene
• Anzahl der Module: 1
• Klemmenart: Schraubklemmen
• Schutzart (Gehäuse): IP40
• Schutzart (Klemmen): IP20
• Elektrische Lebensdauer: 150.000 Zyklen
• Mechanische Lebensdauer: 1.000.000 Zyklen
• Umgebungstemperatur im Betrieb: -25 bis +55 °C

Tipps

Stellen Sie bei der Verdrahtung sicher, dass die Spulenversorgung innerhalb des angegebenen Bereichs von 24 V AC/DC liegt, und verwenden Sie geeignete Drahtquerschnitte für die 16-A-Last. Der IP20-Klemmschutz des Relais bedeutet, dass es in einem geeigneten Gehäuse installiert werden sollte, um versehentlichen Kontakt zu verhindern.
