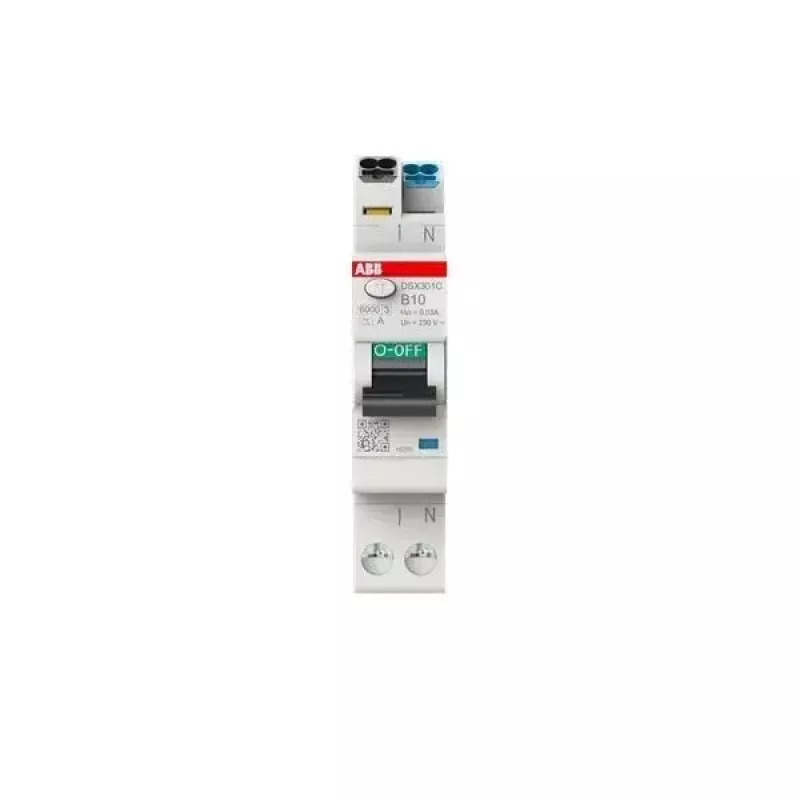

ABB DSX301CA-B10/0.03 RCBO, 1P+N, B10, 30mA, 6kA, 1 Modul 2CSR255165R1105

Der ABB DSX301CA-B10/0.03 vereint Fehlerstromschutz und Überstromschutz in einem einzigen Modul, mit einem Bemessungsdifferenzstrom von 30 mA und der Auslösecharakteristik B für 10-A-Stromkreise.

Überblick

Dieser RCBO ist für die Montage auf DIN-Schiene ausgelegt und bietet Schutz sowohl gegen Erdfehlerströme als auch gegen Überlast- und Kurzschlussbedingungen. Er hat ein Bemessungskurzschlussausschaltvermögen von 6 kA und ist für 230-V-AC-Systeme bei 50/60 Hz geeignet.

Das zeichnet ihn aus

• Kompakte 1-Modul-Bauweise spart Platz in Verteilerkästen
• Fehlerstromschutz Typ A deckt AC- und pulsierende DC-Fehlerströme ab
• Hohe elektrische Lebensdauer von 10.000 Zyklen und mechanische Lebensdauer von 20.000 Zyklen
• Breiter Betriebstemperaturbereich von -25 °C bis +55 °C

Technische Details

• Bemessungsstrom (In): 10 A
• Auslösecharakteristik: B
• Bemessungsdifferenzstrom (IΔn): 30 mA
• Bemessungskurzschlussausschaltvermögen (Icn): 6 kA
• Bemessungsspannung (Ue): 230 V AC
• Frequenz: 50/60 Hz
• Polzahl: 1P+N
• Anzahl Module: 1
• Montageart: DIN-Schiene
• Anschlussvermögen: 25 mm² starr, 16 mm² flexibel
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse mit Abdeckung)
• Normen: IEC/EN 61009-1, IEC/EN 61009-2-1

Unser Fazit

Ein zuverlässiger und platzsparender RCBO für Wohn- und Gewerbeanwendungen, der kombinierten Schutz mit bewährter ABB-Qualität bietet.
