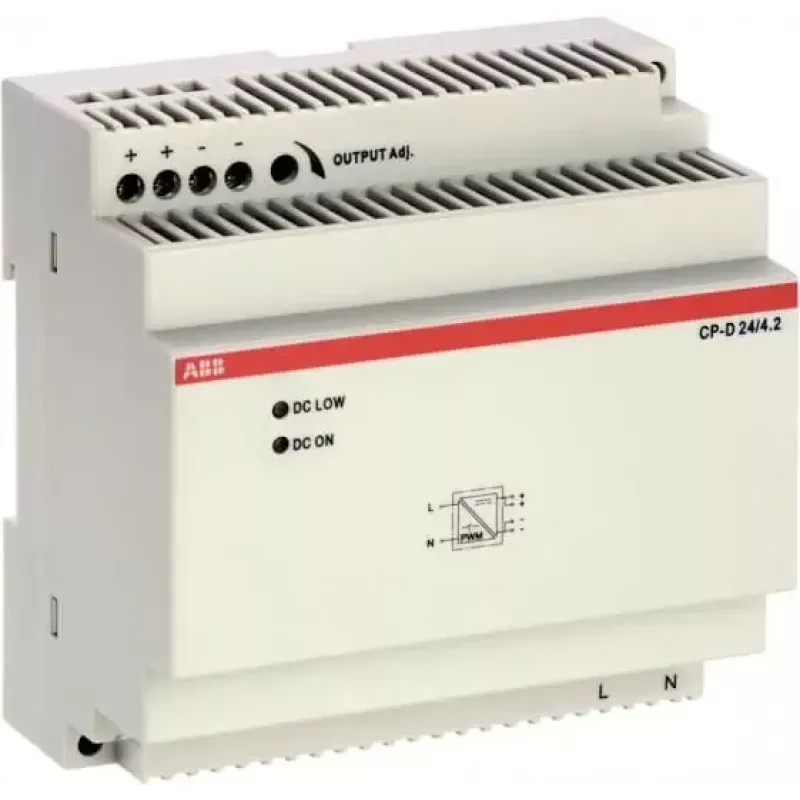

ABB CP-D 24/4.2 DIN-Schienen-Netzteil 24V DC 4,2A 100,8W 1-Phase 1SVR427045R0400

Industrielle Steuerungssysteme benötigen eine stabile 24V-DC-Versorgung, die direkt auf einer DIN-Schiene montiert werden kann, ohne zusätzliches Montagematerial. Das ABB CP-D 24/4.2 liefert 4,2 A bei einstellbaren 24–28 V DC und verfügt über einen breiten 100–240 V AC-Eingang, der einphasige Installationen einfach hält.

Für wen ist es geeignet

Schaltschrankbauer, Maschinen-OEMs und Wartungsteams, die ein kompaktes, konvektionsgekühltes Netzteil für SPS, Sensoren, Relais und andere 24V-Steuerungslasten suchen. Es eignet sich für Schränke, in denen der Platz begrenzt ist und zuverlässiger Betrieb wichtiger ist als Feldbus-Funktionen.

Hauptmerkmale

• Ausgang: 24 V DC (einstellbar 24–28 V DC), 4,2 A, 100,8 W
• Eingang: 100–240 V AC (120–370 V DC), 50/60 Hz
• Wirkungsgrad: über 89%
• DIN-Schienen-Montage (TS35) mit Schraubklemmen
• Konvektionskühlung, kein Lüfter erforderlich
• Schutz: Überlast, Kurzschluss, Überspannung
• Betriebstemperatur: -20 bis +70 °C

Spezifikationen

• Ausgangsspannung: 24 V DC (einstellbar über Potentiometer)
• Ausgangsstrom: 4,2 A
• Ausgangsleistung: 100,8 W
• Eingangsspannung AC: 100–240 V AC
• Eingangsspannung DC: 120–370 V DC
• Eingangsfrequenz: 50/60 Hz
• Wirkungsgrad: > 89%
• Restwelligkeit und Rauschen: < 100 mVpp
• Isolationsspannung (Eingang zu Ausgang): 3 kV AC
• MTBF: > 500.000 Stunden
• Gehäusematerial: Kunststoff
• Montage: DIN-Schiene TS35
• Anschluss: Schraubklemmen
• Anzahl der Phasen: einphasig
• Kühlung: Konvektion
• Betriebstemperatur: -20 bis +70 °C

Tipps

Stellen Sie die Ausgangsspannung nur ein, wenn das Gerät eingeschaltet und die Last getrennt ist. Lassen Sie mindestens 25 mm Freiraum über und unter dem Gerät für den Konvektionsluftstrom.
