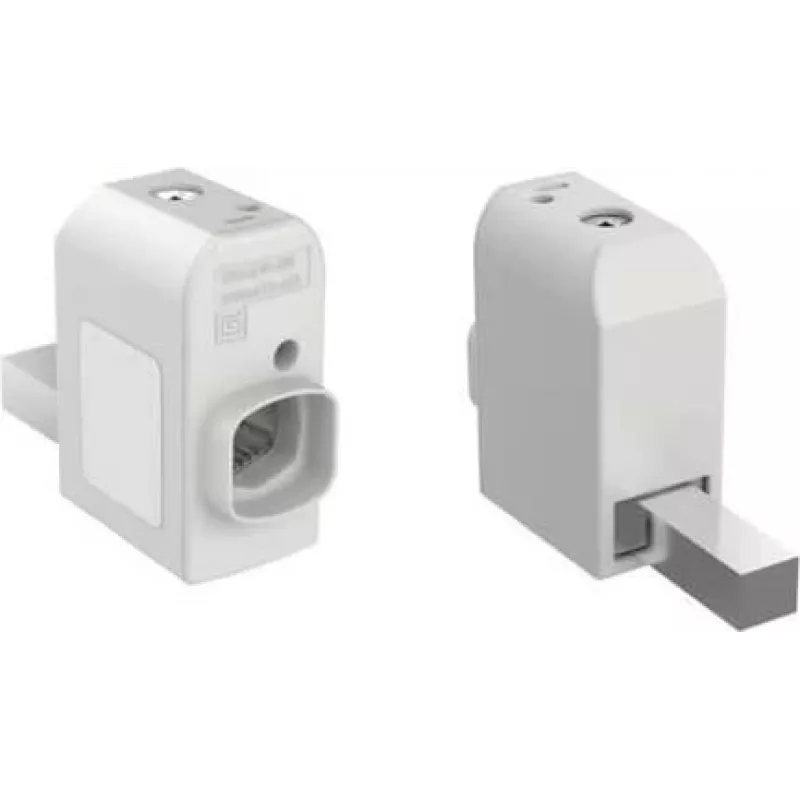

ABB Anschluss-Set OZXT9516 für Tmax XT3/XT4 - 230A Cu / 180A Al, 95mm², 1-polig

Anschluss-Set für ABB SACE Tmax XT3- und XT4-Leistungsschalter, entwickelt für Hochstrom-Eingangs-/Ausgangsverbindungen. Dieses Set unterstützt bis zu 230 A mit Kupferleitern und 180 A mit Aluminium und akzeptiert Leiter bis 95 mm². Das Schraubklemmen-Design gewährleistet eine sichere, widerstandsarme Verbindung, während die verzinnte Kupfer-/Messingkonstruktion und die Polyamid-Isolierung Langlebigkeit und Sicherheit in industriellen Umgebungen bieten.

Vorteile

Robuste Schraubklemmen liefern zuverlässige Klemmkraft für Kupfer- und Aluminiumleiter und minimieren den Wartungsaufwand. Das Polyamidgehäuse bietet hervorragende elektrische Isolierung sowie Beständigkeit gegen Hitze und Stöße. Dieses Anschluss-Set ist für den Betrieb von -25°C bis +70°C ausgelegt und für anspruchsvolle Anwendungen geeignet. Die direkte Montage an den Leistungsschalterklemmen vereinfacht die Installation und reduziert die Verdrahtungszeit.

Geeignet für

• ABB SACE Tmax XT3-Leistungsschalter
• ABB SACE Tmax XT4-Leistungsschalter
• Kupferleiter bis 95 mm²
• Aluminiumleiter bis 95 mm²
• Industrielle Energieverteilung und Motorsteuerzentralen

Wichtige Spezifikationen

• Bemessungsstrom: 230 A (Cu) / 180 A (Al)
• Max. Leiterquerschnitt: 95 mm² (Cu und Al)
• Anschlussart: Schraubklemme
• Polzahl pro Satz: 1
• Klemmenmaterial: Verzinntes Kupfer / Messing
• Isoliermaterial: Polyamid
• Betriebstemperatur: -25°C bis +70°C
• Konformität: IEC-Normen

Empfehlungen

Für optimale Leistung verwenden Sie das Set mit ABB Tmax XT3- oder XT4-Leistungsschaltern in Anwendungen, die hohe Strombelastbarkeit und gemischte Leiterkompatibilität erfordern. Stellen Sie während der Installation die richtigen Drehmomenteinstellungen sicher, um die Verbindungsintegrität zu erhalten.
