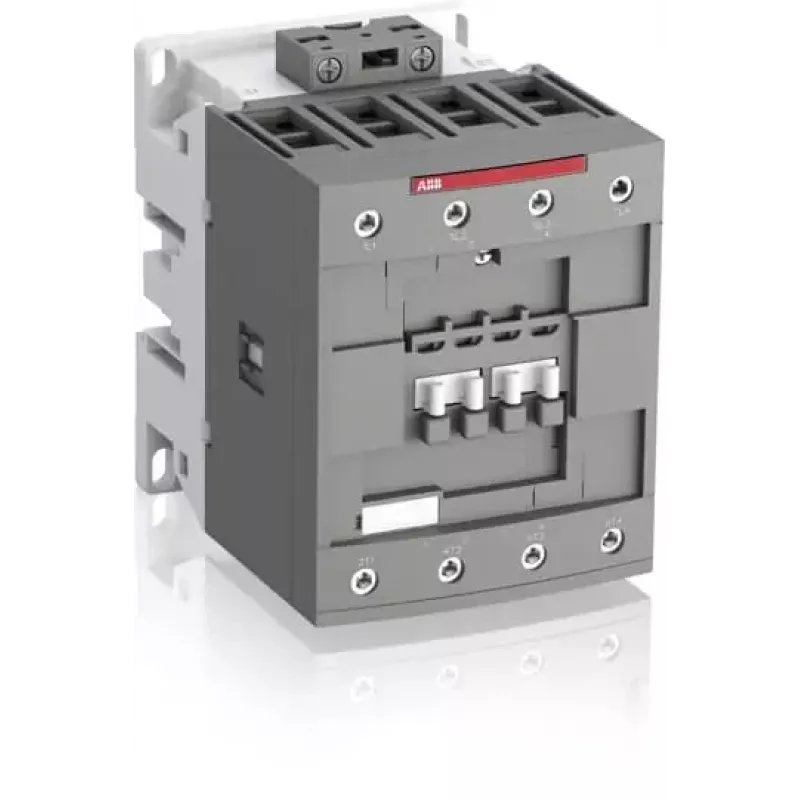

ABB AF80-40-00-13 4-poliger Schütz, 100-250 V AC/DC Spule, 80 A (AC-3) 1SBL397201R1300

Die Steuerung großer elektrischer Lasten wie Motoren bis 37 kW erfordert einen Schütz, der hohe Schaltleistung mit zuverlässigem Spulenbetrieb über einen weiten Spannungsbereich kombiniert. Der ABB AF80-40-00-13 erfüllt diese Anforderung mit 4-poligem Design, 80 A AC-3-Bemessung und einer elektronisch gesteuerten Spule, die 100-250 V AC/DC ohne Neukonfiguration akzeptiert.

Für wen ist es geeignet

Schaltschrankbauer und Instandhaltungsingenieure, die einen robusten Schütz für Motorstart, Lichtsteuerung oder Energieverteilung in industriellen Umgebungen benötigen. Der weite Steuerspannungsbereich vereinfacht Lagerhaltung und Verdrahtung, während das kompakte Gehäuse für DIN-Schienen- oder Schraubmontage geeignet ist.

Hauptmerkmale

• 4 Hauptpole, normalerweise offen (NO), mit 1 integriertem Hilfsschließer (NC).
• Steuerstromkreis: 100-250 V AC/DC, 50/60 Hz, elektronisch gesteuert für stabilen Betrieb auch bei Spannungsschwankungen.
• Bemessungsbetriebsstrom: 80 A (AC-3, 400 V) für Motorlasten; 125 A (AC-1, 690 V, 40°C) für ohmsche Lasten.
• Hohe elektrische Lebensdauer: 1,5 Millionen Schaltspiele (AC-3) und 10 Millionen mechanische Schaltspiele.
• Bemessungsisolationsspannung 1000 V, Stoßspannungsfestigkeit 8 kV für sicheren Betrieb in industriellen Netzwerken.
• Kompakte Abmessungen: 90 mm breit, 125,5 mm hoch, 116 mm tief; IP20-Schutz.
• Betriebstemperaturbereich: -40 bis +70 °C, geeignet für raue Umgebungen.

Spezifikationen

• Produkttyp: Schütz
• Polzahl: 4
• Hauptkontaktkonfiguration: 4 NO
• Hilfskontaktkonfiguration: 1 NC
• Steuerspannung: 100-250 V AC/DC
• Steuerfrequenz: 50/60 Hz
• Bemessungsbetriebsstrom (AC-1): 125 A (690 V, 40°C)
• Bemessungsbetriebsstrom (AC-3): 80 A (400 V)
• Bemessungsbetriebsleistung (AC-3): 37 kW (400 V)
• Bemessungsbetriebsspannung: 690 V AC / 220 V DC
• Bemessungsisolationsspannung (Ui): 1000 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV
• Montageart: DIN-Schiene / Schraubmontage
• Anschlussart: Schraubklemmen
• Betriebstemperaturbereich: -40 bis +70 °C
• Schutzart: IP20
• Elektrische Lebensdauer (AC-3): 1,5 Millionen Schaltspiele
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Normen: IEC 60947-1, IEC 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-4-1

Tipps

Überprüfen Sie den Spulenspannungsbereich vor der Bestellung: Dieser Schütz akzeptiert 100-250 V AC/DC und deckt die meisten industriellen Steuerspannungen ab. Stellen Sie bei Motoranwendungen sicher, dass der AC-3-Stromwert dem Vollaststrom Ihres Motors entspricht. Montieren Sie auf DIN-Schiene oder mit Schrauben und lassen Sie ausreichend Abstand für die Wärmeabfuhr bei hohen Strömen.
