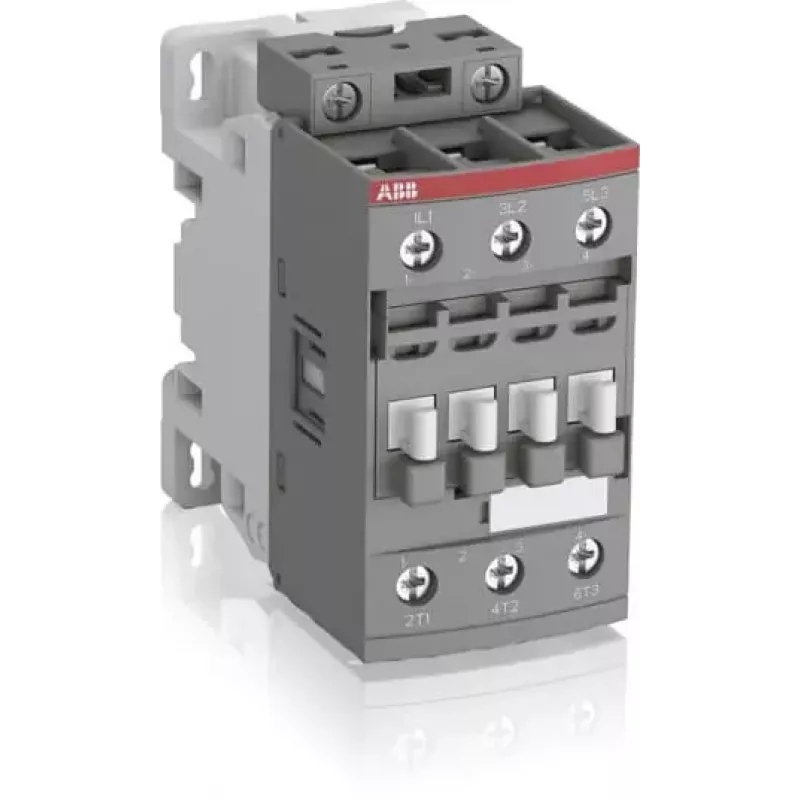

ABB AF26-30-00-13 3-poliges Schütz 100-250V AC/DC Spule 26A 11kW

Mit einem Bemessungsbetriebsstrom von 26 A (AC-3) und einem Spulenspannungsbereich von 100-250 V AC/DC bietet dieses ABB AF26-30-00-13 Schütz zuverlässiges Schalten für Motoren bis 11 kW bei 400 V. Der weite Spulenspannungsbereich macht separate Steuertransformatoren überflüssig, vereinfacht die Installation und reduziert den Lagerbestand.

Überblick

Das ABB AF26-30-00-13 ist ein 3-poliges Schütz mit 3 Hauptkontakten (Schließer) und keinen eingebauten Hilfskontakten. Es ist für anspruchsvolle industrielle Anwendungen ausgelegt und bietet eine hohe elektrische und mechanische Lebensdauer. Das Schütz kann auf einer Hutschiene oder mit Schrauben montiert werden und verfügt über Schraubklemmen für eine sichere Verdrahtung.

Besonderheiten

• Weiter Spulenspannungsbereich: 100-250 V AC/DC, geeignet für verschiedene Steuerkreise.
• Hohe elektrische Lebensdauer: 1,5 Millionen Schaltspiele (AC-3) und mechanische Lebensdauer von 10 Millionen Schaltspielen.
• Bemessungsisolationsspannung von 1000 V und Bemessungsstoßspannungsfestigkeit von 8 kV gewährleisten einen sicheren Betrieb in rauen Umgebungen.
• Kompaktes Design mit IP20-Schutz, ideal für den Schaltschrankeinbau.

Technische Details

• Bemessungsbetriebsstrom (AC-3, ≤440 V): 26 A
• Bemessungsbetriebsstrom (AC-1, ≤690 V, 40°C): 45 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
• Bemessungsbetriebsspannung: 690 V AC / 220 V DC
• Polzahl: 3
• Hauptkontakte: 3 Schließer
• Hilfskontakte: 0 Schließer + 0 Öffner (eingebaut)
• Klemmentyp: Schraubklemmen
• Montage: Hutschiene oder Schraubbefestigung
• Betriebstemperatur: -40 bis +70 °C
• Schutzart: IP20
• Normen: IEC 60947-1, IEC 60947-4-1, UL 60947-1, UL 60947-4-1
• Leistungsverlust pro Pol (AC-3): 1,5 W

Unser Fazit

Das ABB AF26-30-00-13 Schütz ist eine robuste und vielseitige Wahl für Motorsteuerungsanwendungen. Sein weiter Spulenspannungsbereich und seine hohe Lebensdauer machen es zu einer kostengünstigen Lösung für die industrielle Automatisierung.
