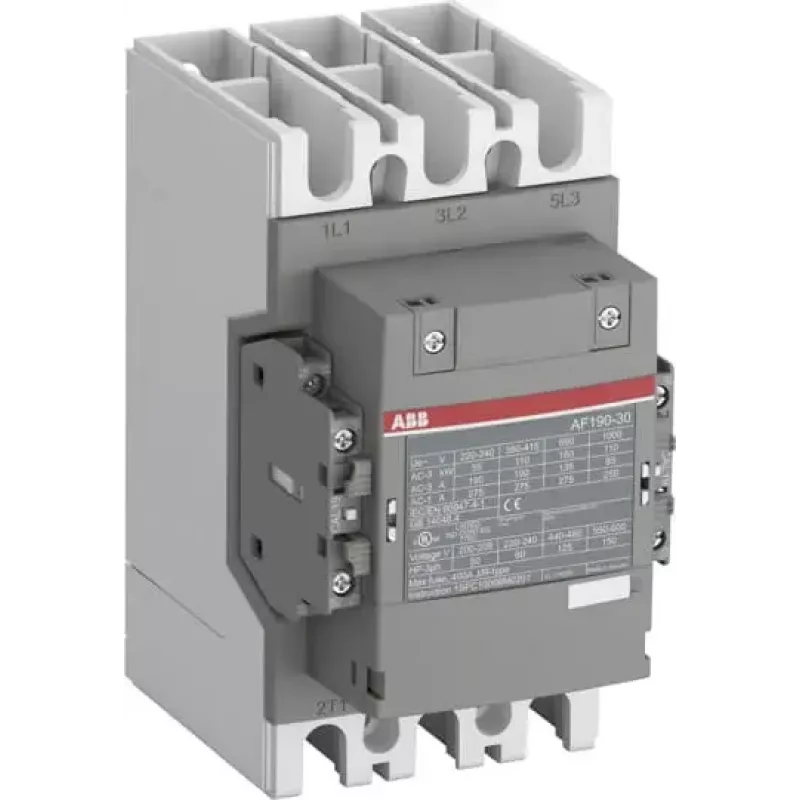

ABB AF190-30-22-13 3-poliger Schütz, 100-250V AC/DC Spule, 190A 1SFL487002R1322

Die industrielle Motorsteuerung erfordert einen Schütz, der hohe Ströme zuverlässig schalten kann, ohne dass die Spule durchbrennt oder die Kontakte verschweißen. Der ABB AF190-30-22-13 ist ein 3-poliger Schütz mit einer elektronischen Spule, die eine breite Steuerspannung von 100-250 V AC/DC akzeptiert. Dadurch entfallen separate Spulenvarianten und die Lagerhaltung wird vereinfacht. Er bewältigt 190 A (AC-3, 400 V) für den Motoranlauf und bis zu 275 A (AC-1) für ohmsche Lasten, was ihn für anspruchsvolle Anwendungen wie Förderbänder, Pumpen und Kompressoren geeignet macht.

Für wen ist es geeignet

Schaltschrankbauer, Instandhaltungsingenieure und OEMs, die einen robusten Schütz für die Steuerung von Hochleistungsmotoren benötigen. Der breite Spulenspannungsbereich vereinfacht das Design und die Ersatzteilverwaltung, während die Schraubklemmen und die DIN-Schienen-/Schraubbefestigung eine einfache Installation in industriellen Schaltschränken gewährleisten.

Hauptmerkmale

• 3 Hauptpole, 2 NO + 2 NC Hilfskontakte für Steuerung und Signalisierung.
• Elektronische Spule akzeptiert 100-250 V AC/DC, reduziert Spulenvarianten.
• Bemessungsbetriebsstrom 190 A (AC-3, 400 V) und 275 A (AC-1).
• Hohe elektrische Lebensdauer: 1,5 Millionen Schaltspiele (AC-3).
• Breiter Betriebstemperaturbereich: -40 bis +70 °C.

Technische Daten

• Bemessungsisolationsspannung (Ui): 1000 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV
• Bemessungsfrequenz: 50/60 Hz
• Schutzart: IP20
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Normen: IEC 60947-1 / 60947-4-1, UL 60947-1 / 60947-4-1, CSA C22.2 No. 60947-1 / 60947-4-1

Tipps

Sorgen Sie für ausreichende Wärmeabfuhr, indem Sie genügend Abstand um den Schütz herum einhalten. Wählen Sie für Motorlasten Überlastrelais, die für den 190-A-Bemessungsstrom geeignet sind. Die elektronische Spule nimmt einen niedrigen Einschaltstrom auf, was eine direkte Steuerung über PLC-Ausgänge ohne Zwischenrelais ermöglicht.
