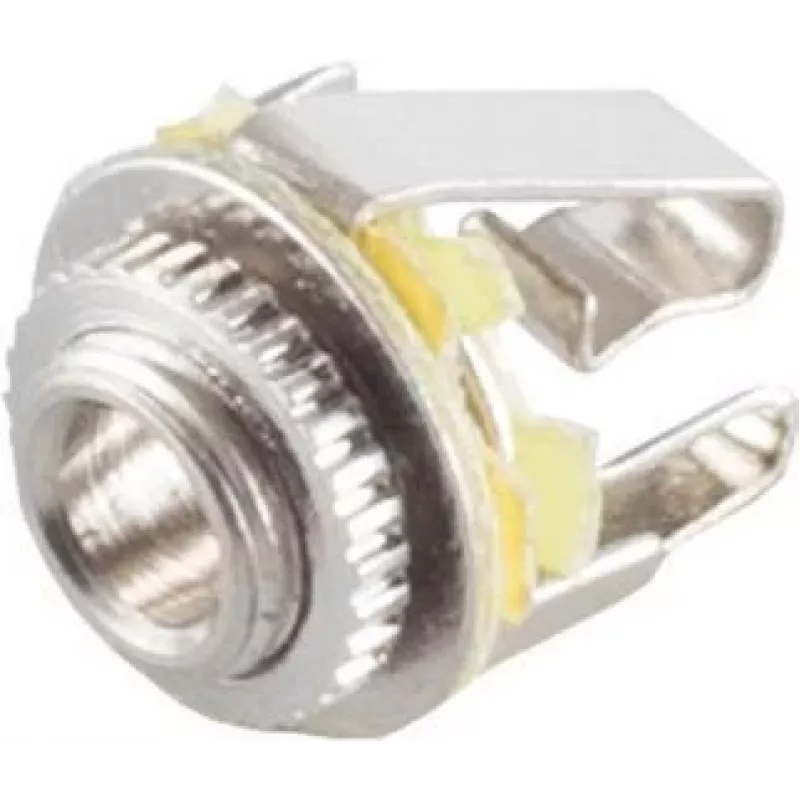

3,5-mm-Stereo-Buchse ShiverPeaks 51354 – Offene Bauweise, Einbau-Audioanschluss

Die 3,5-mm-Stereo-Buchse ShiverPeaks 51354 – Offene Bauweise, Einbau-Audioanschluss ist eine kompakte, für den Schalttafeleinbau vorgesehene Buchse für Stereo-Line-Pegel-Audioverbindungen. Diese offene Buchse nimmt standardmäßige 3,5-mm-TRS-Stecker auf und ist für den Einbau in Bedienfelder, Gehäuse, Instrumentenkoffer und kundenspezifische Audiogeräte vorgesehen, wo ein kleiner, leicht zugänglicher Audioeingang oder Kopfhörerausgang benötigt wird. Der Anschluss bietet eine direkte mechanische und elektrische Schnittstelle für linke/rechte Line-Signale und Masse in einem Format, das mit gängigen Consumer- und professionellen Audiokabeln kompatibel ist.

Vorteile

Die offene Einbaukonstruktion vereinfacht die Verkabelung und Inspektion während der Montage und Wartung. Die kompakte Grundfläche spart Platz auf der Schalttafel, während die Buchse für den täglichen Gebrauch leicht erreichbar bleibt. Das Design ist mit standardmäßigen 3,5-mm-TRS-Steckern kompatibel und gewährleistet eine breite Interoperabilität mit Kopfhörern, tragbaren Playern, Audio-Interfaces und Aux-Kabeln. Robuste Kontakte sorgen für eine zuverlässige elektrische Verbindung für Stereosignale unter typischen Betriebsbedingungen.

Geeignet für

• Integration von Kopfhörerausgängen in Instrumenten- oder Gerätepanels
• Bereitstellung von Stereo-Aux-Eingängen an Bedienfeldern oder Gehäusen
• Individuelle Audioprojekte, DIY-Elektronik und Prototypen
• Reparatur oder Austausch von kompakten Stereobuchsen in Verbrauchergeräten

Wichtige Spezifikationen

• Anschlusstyp: 3,5-mm-TRS-(Stereo)-Einbaubuchse
• Montageart: offene Einbaukonstruktion für leichten Zugang und Verkabelung
• Signal: Stereo-Line-Pegel (links, rechts, Masse)
• Kompatibilität: nimmt standardmäßige 3,5-mm-Stereostecker auf
• Formfaktor: kompakte Grundfläche, geeignet für begrenzten Platz auf der Schalttafel

Verwendung

Schneiden oder bereiten Sie eine entsprechend große Öffnung in der Schalttafel oder im Gehäuse gemäß den mechanischen Abmessungen des Herstellers vor. Befestigen Sie die Buchse in der Einbauposition und löten oder terminieren Sie die Verkabelung an den Kontaktpunkten der Buchse entsprechend den Signalzuweisungen für links, rechts und Masse. Verlegen Sie Kabel und Zugentlastung nach Bedarf, um mechanische Belastungen an den Lötstellen zu vermeiden. Stecken Sie nach der Installation einen standardmäßigen 3,5-mm-TRS-Stecker ein, um Stereo-Line-Pegel-Signale für die Wiedergabe oder Überwachung zu verbinden.

Empfehlungen

Verwenden Sie hochwertige, abgeschirmte Audiokabel, um Störungen zu minimieren und die Signalintegrität zu erhalten. Vermeiden Sie übermäßige mechanische Krafteinwirkung auf eingesteckte Stecker und sorgen Sie für Zugentlastung der angeschlossenen Kabel, um die Lebensdauer des Anschlusses zu verlängern. Überprüfen Sie bei der Integration in Gehäuse die Freiräume für das Einstecken und ermöglichen Sie Zugang für Wartung und möglichen Austausch.
