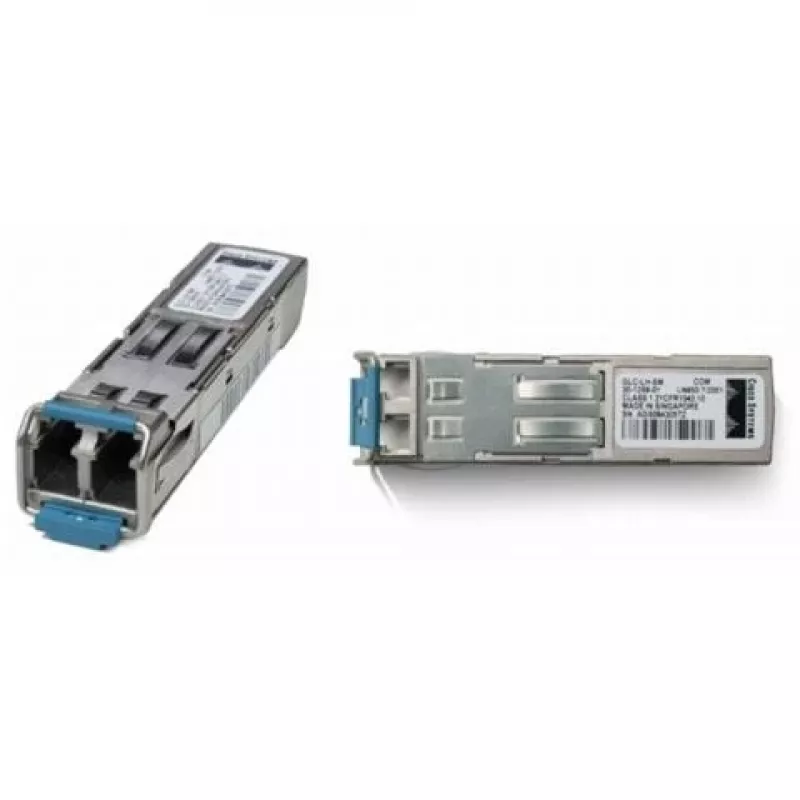

1000BASE-LX/LH Netzwerk-Transceiver-Modul Cisco GLC-LX-SM-RGD

Das Cisco 1000BASE-LX/LH Netzwerk-Transceiver-Modul (GLC-LX-SM-RGD) ist ein hot-swappable Small Form-Factor Pluggable (SFP)-Gerät, das einen Gigabit-Ethernet-Port mit Glasfasernetzen verbindet. Kompatibel mit IEEE 802.3z 1000BASE-LX, unterstützt es Singlemode-Faserstrecken bis zu 10 km und Multimode-Faserstrecken bis zu 550 m. Das Modul verwendet einen LC-PC-Faserstecker, arbeitet bei einer Wellenlänge von 1310 nm und unterstützt eine Datenrate von 1000 Mbit/s.

Vorteile

Der Transceiver bietet einen kompakten, branchenüblichen SFP-Formfaktor, der mit kompatiblen Cisco-Geräten und anderen Geräten, die dieselben Standards unterstützen, austauschbar ist. Seine Unterstützung für Singlemode- und Multimode-Fasern macht ihn flexibel für unterschiedliche Streckenlängen, während der angegebene Sendeleistungsbereich und der LC-Stecker die Kompatibilität mit gängigen Faserinstallationen gewährleisten. Seine geringe Größe und sein geringes Gewicht vereinfachen Installation und Austausch in rackmontierten und modularen Systemen.

Geeignet für

• Gigabit-Ethernet-Uplinks und Switch-zu-Switch-Glasfaserverbindungen
• Singlemode-Faserstrecken bis zu 10 km
• Multimode-Faserstrecken bis zu 550 m
• Ersatz oder Aufrüstung von SFP-Steckplätzen in Cisco und kompatiblen Netzwerkgeräten

Wichtige Spezifikationen

• Modell: Cisco GLC-LX-SM-RGD
• Standard: IEEE 802.3z 1000BASE-LX/LH
• Maximale Datenübertragungsrate: 1000 Mbit/s
• Maximale Übertragungsentfernung: 10000 m (Singlemode), bis zu 550 m (Multimode)
• Wellenlänge: 1310 nm
• Stecker: LC, PC
• Sendeleistungsbereich: -3 bis -9,5 dBmW
• Abmessungen: 13,4 x 56,5 x 8,5 mm
• Gewicht: 0,075 kg

Verwendung

Schalten Sie das Gerät aus oder befolgen Sie die vom Gerätehersteller empfohlenen Hot-Swap-Verfahren und setzen Sie das SFP-Modul in einen verfügbaren Gigabit-Ethernet-SFP-Steckplatz ein, bis es fest sitzt. Schließen Sie das LC-Glasfaserkabel unter Beachtung der korrekten Polarität und sicherer Verbindungen an das Modul an. Konfigurieren Sie den angeschlossenen Switch- oder Router-Port je nach Bedarf für den 1000BASE-LX-Betrieb; die meisten Systeme verhandeln die Verbindung automatisch. Überwachen Sie den Verbindungsstatus und die Signalpegel über die Gerätemanagementschnittstellen, um einen einwandfreien Betrieb sicherzustellen.

Empfehlungen

Verwenden Sie Singlemode-Fasern für Strecken bis zu 10 km und Multimode-Fasern für kürzere Strecken bis zu 550 m. Überprüfen Sie vor der Installation den Fasertyp, die Sauberkeit der Stecker und die Polarität. Befolgen Sie die Cisco- oder gerätespezifischen Richtlinien zum Hot-Swapping, um Betriebsunterbrechungen zu vermeiden.
