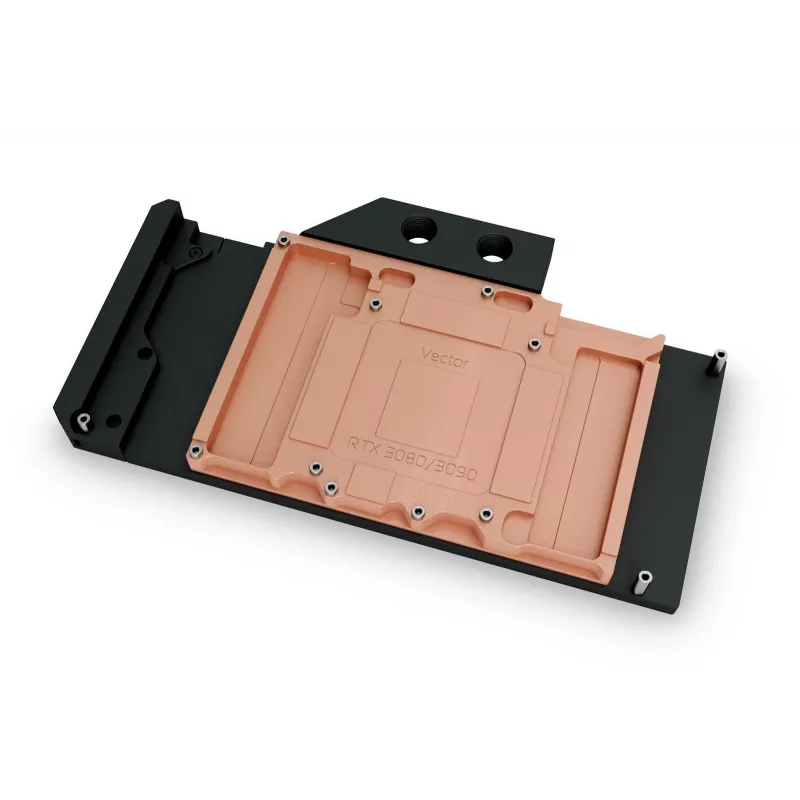

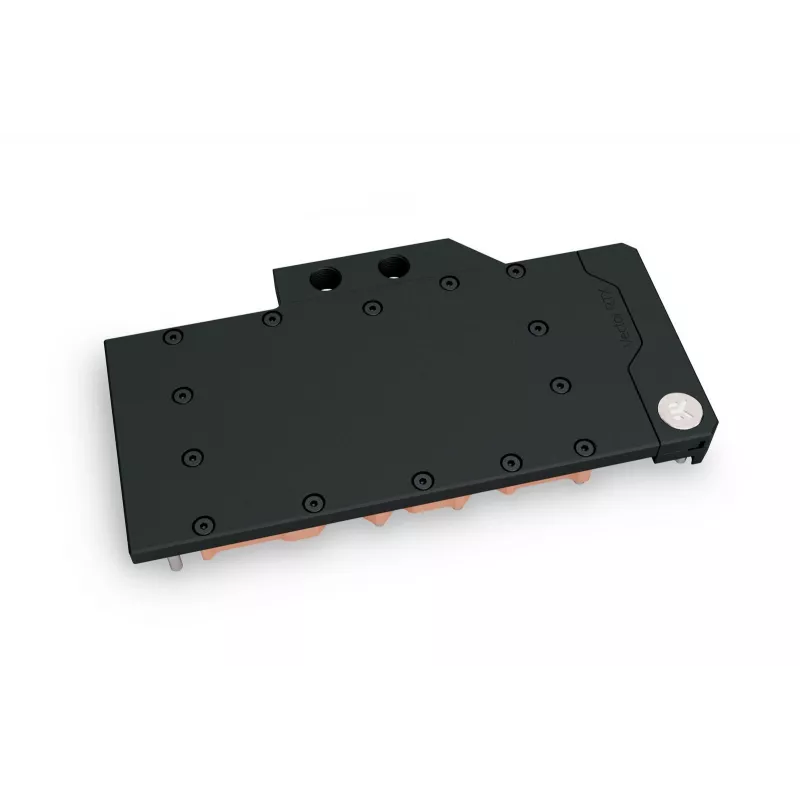

Wasserblock EK Water Blocks Quantum Vector RTX 3080/3090 – Acetal/Kupfer, Schwarz, 220×124×20,5 mm

Der Vollabdeckungs-Wasserblock EK Water Blocks Quantum Vector RTX 3080/3090 ist für die Flüssigkeitskühlung von NVIDIA GeForce RTX 3080- und RTX 3090-Grafikkarten (Referenz-PCB-Designs, ausgenommen Founders Edition) konzipiert. Der Block kombiniert eine CNC-gefräste Kühlplatte aus elektrolytischem Kupfer mit einer schwarzen POM-Acetal-Abdeckung, um GPU-Kern, VRAM und VRM-Komponenten direkt zu kühlen. Mit Abmessungen von 220×124×20,5 mm und einer dickeren Kupferbasis, die hohe Kondensatoren auf vielen Referenzkarten freigibt, bietet dieser Vector-Block der zweiten Generation eine breite Kompatibilität bei gleichzeitig geringem hydraulischen Widerstand. Der Open-Split-Flow-Kühlmotor, die optimierte Düsenplatte und eine 27-Mikrolamellen-Anordnung mit 0,5-mm-Mikrokanälen sorgen für eine gleichmäßige Kühlmittelverteilung und effiziente Wärmeübertragung. Die Baugruppe umfasst vorinstallierte Messing-Abstandshalter, EPDM-O-Ringe für zuverlässige Abdichtung und anschlussfertige Ports; das Produkt wird in Slowenien hergestellt.

Vorteile

Die Kupfer-Kühlplatte bietet direkten, hochleitfähigen Kontakt mit GPU, VRAM und VRM und verbessert die Wärmeableitung im Vergleich zur Luftkühlung. Das optimierte Open-Split-Flow-Design und die Düsenplattengeometrie reduzieren hydrodynamische Instabilitäten und minimieren den Durchflusswiderstand, was einen effektiven Betrieb mit langsameren Pumpen ermöglicht. Eine dickere Kupferbasis erhöht den mechanischen Freiraum für hohe Kondensatoren auf Referenz-PCBs, und die Acetal-Abdeckung und Anschlüsse in Schwarz bieten eine einheitliche Optik. Vorinstallierte Messing-Abstandshalter und hochwertige O-Ringe vereinfachen die Installation und erhöhen die langfristige Leckbeständigkeit.

Geeignet für

• Flüssigkeitskühlungs-Setups für NVIDIA GeForce RTX 3080- und RTX 3090-Grafikkarten im Referenzdesign
• Hochleistungs-Builds, die niedrigere GPU-Temperaturen und reduziertes thermisches Drosseln anstreben
• Custom-Loop-Systeme, bei denen ein geringer hydraulischer Widerstand erforderlich ist (schwächere oder langsame Pumpen)
• Anwender, die GPU-Blöcke mit Rückplatten zur zusätzlichen passiven Kühlung kombinieren möchten

Technische Daten

• Formfaktor: Vollabdeckungs-GPU-Wasserblock für Referenzdesign-Grafikkarten RTX 3080/3090
• Materialien: CNC-gefräste Kühlplatte aus elektrolytischem Kupfer; schwarze POM-Acetal-Abdeckung und -Anschlüsse
• Kühlabdeckung: GPU-Kern, VRAM, VRM, MOSFETs und Drosseln
• Kühlmotor: Open Split-Flow mit optimierter Düsenplatte und Lamellengeometrie
• Mikrolamellen-Anordnung: 27 Mikrolamellen mit 0,5-mm-Mikrokanälen
• Abmessungen: 220 mm (Tiefe) × 124 mm (Höhe) × 20,5 mm (Breite)
• Abdichtung: EPDM-O-Ringe; vorinstallierte Messing-Abstandshalter
• Ausführung: schwarze Acetal-Abdeckung; schwarze Optik
• Anschlüsse: anschlussfertige Terminals für die Flüssigkeitskühlungsintegration
• Herkunft: hergestellt in Slowenien

Verwendung

Bereiten Sie vor der Installation Ihren Custom-Loop vor und stellen Sie sicher, dass das Kühlmittel mit Kupfer- und Acetalkomponenten kompatibel ist. Entfernen Sie den Originalkühler der Grafikkarte gemäß den Herstelleranweisungen und reinigen Sie GPU-Chip, VRAM und umliegende Oberflächen von alter Wärmeleitpaste. Richten Sie den Wasserblock so aus, dass die Kühlplatte GPU, VRAM und VRM-Pads berührt; befestigen Sie den Block mit den mitgelieferten Messing-Abstandshaltern und dem Montagemechanismus. Schließen Sie Ein- und Auslassanschlüsse an, füllen und entlüften Sie den Kreislauf und führen Sie dann einen Dichtheitstest mit externem oder langsam laufendem Pumpenbetrieb durch. Überwachen Sie die Temperaturen und überprüfen Sie den ordnungsgemäßen Durchfluss und die Dichtheit, bevor Sie das System wieder in den Normalbetrieb nehmen.

Empfehlungen

Verwenden Sie für Mischmetall-Kreisläufe empfohlene Kühlmittel und vermeiden Sie aggressive Zusätze. Kombinieren Sie den Block mit einer kompatiblen Rückplatte für verbesserte passive Kühlung von VRAM und VRM-Bereichen auf der Platine. Bei Verwendung schwächerer Pumpen ermöglicht das Design des Vector-Blocks mit geringem hydraulischen Widerstand einen ausreichenden Durchfluss, aber überprüfen Sie stets die Durchflussraten und führen Sie regelmäßige Wartungskontrollen auf Lecks und Kühlmittelzustand durch.
