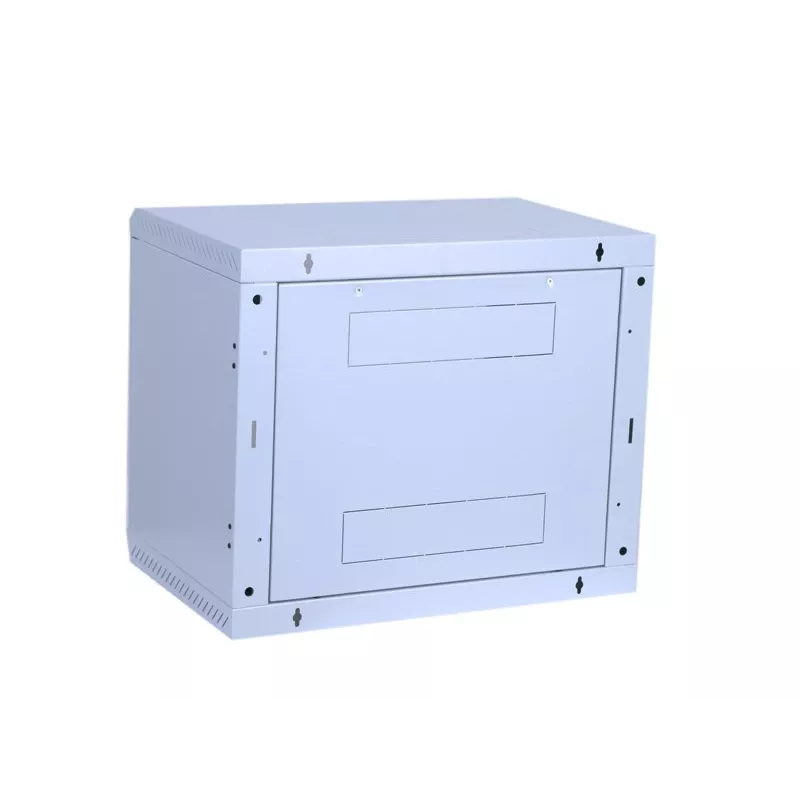

Wandmontage-Rack Triton RBA-15-AS4-CAX-A1

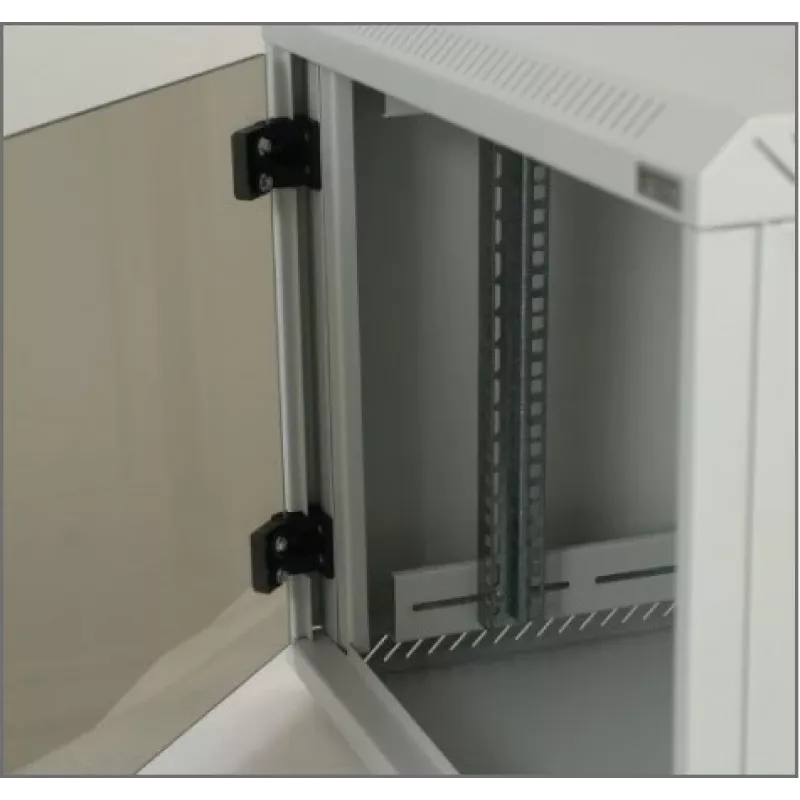

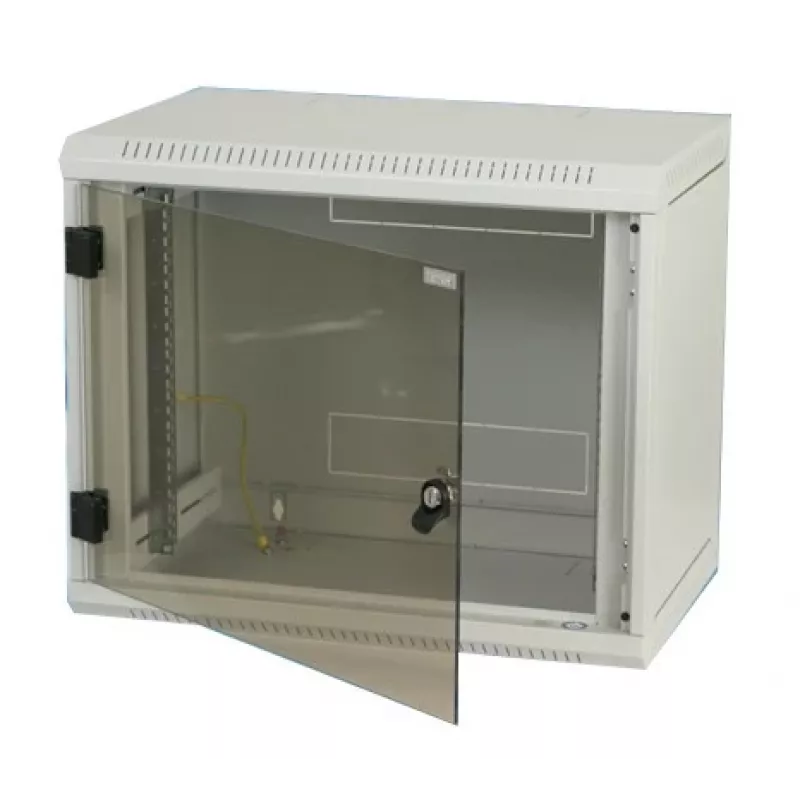

Einteiliges geschweißtes Wandgehäuse IP20, Tragfähigkeit von 60–100 kg. Hohe strukturelle Stabilität Der Verteiler verfügt über eine zuverlässige geschweißte Struktur. Die hohe Verarbeitungsqualität und die neuesten Technologien sorgen für das hervorragende Erscheinungsbild der Gehäuse. Türen Die Türen der Gehäuse sind standardmäßig aus massivem Glas gefertigt, können auf Wunsch aber auch aus massivem Blech oder perforiert ausgeführt werden. Flexible Türöffnung Das Scharniersystem ermöglicht ein Öffnen der Tür um 165°. Die Türen können einfach entnommen werden. Der Türanschlag kann durch Drehen des gesamten Gehäuses gewechselt werden. Ganzglas Die Ganzglastüren bestehen aus 4 mm dickem, stoßfestem Einscheibensicherheitsglas. Bei Bruch zerspringt es in viele kleine Splitter, ähnlich wie Autoglas. Aus Sicherheitsgründen empfehlen wir, die Ganzglastür nach der Installation der Komponenten zu schließen, um Kollisionen mit anderen Gegenständen zu vermeiden. Unsere Ganzglastüren wurden von einem zertifizierten Prüflabor getestet und erfüllen die Anforderungen der CSN EN 12150-1+A: Glas im Bauwesen – thermisch vorgespanntes Kalknatron-Einscheibensicherheitsglas. Das geprüfte Glas erfüllt die Norm für den Zerfall nach Glasbruch, Konformitätszertifikat CQ-24-2023, Prüfbericht IKATES 58A-2024. Türschloss Einfacher und schneller Zugang zum Gehäuse. Einstellbare vertikale Schienen Die 19’-Vertikalschienen sind in der Tiefe des Schranks frei einstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Im Lieferumfang enthalten ist 1 Paar Vertikalschienen. An der Rückwand des Gehäuses befindet sich eine Perforation, die das zweite Paar Vertikalschienen ersetzt. Eine weitere Option ist der Kauf von vertikalen Gitterschienen als optionales Zubehör. Ausbrechplatten Dach, Boden und Rückwand des Gehäuses verfügen über Kabeleinführungen mit Ausbrechplatten. Sie können mit der Bürstenleiste (im Zubehörbeutel enthalten) gegen Staub abgedichtet werden. Belüftung Das einteilige RBA verfügt in der A6-Version über sechs Ausbrechöffnungen zur Montage der RAx-CH-X2x-X1-Lüftereinheiten (oder der RAX-CH-X07-X9-Lüfter – NICHT für den deutschen Markt bestimmt! – bis zu drei oben und drei unten im Gehäuse). Dies bedeutet, dass Komponenten, die zuvor in Wandgehäusen nicht gekühlt werden konnten und in Standgehäusen installiert werden mussten, nun auch in RBA-Gehäusen installiert werden können. Einteiliges 19’-Wandgehäuse mit Schutzart IP20 Das Gehäuse wird direkt an der Wand montiert. Der Verteiler enthält zwei einstellbare vertikale Gitterschienen. Verteilerdesign: kompakte geschweißte Konstruktion, Ganzglastür mit 4 mm dickem Sicherheitsglas, optional mit massiver Blech- oder perforierter Tür. Die zulässige Tragfähigkeit der einzelnen Türen beträgt max. 10 kg. Die Mindestschichtdicke beträgt 65 µm. Die Gehäuse sind für die Installation von Daten- und Telekommunikationsgeräten sowie deren Verteilersystemen ausgelegt. Alle abnehmbaren Teile sind mit Erdungskabeln verbunden, die während der gesamten Lebensdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Schranks ist eine M8-Schraube als zentraler Erdungspunkt vorgesehen. Kabeleinführungs-Ausbrechöffnungen befinden sich oben und unten an der Rückseite des Gehäuses, zwei weitere im Dach und im Boden. Die A6-Version verfügt über Ausbrechöffnungen im Dach und Boden für den Einsatz von Lüftern.

• Tiefe: 395 mm
• Herstellernummer: RBA-15-AS4-CAX-A1
• EAN-Strichcode: 8595105016534
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Demontierbar: Nein
• Höhe (außen): 770 mm
• Verpackungshöhe: 0,770 m
• Verpackungsvolumen: 0,1825 m³
• Verpackungslänge: 0,395 m
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  info@triton-racks.de
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Belüftungslöcher: Nein
• Gewicht: 22,320 kg
• Verpackungsbreite: 0,600 m
• Marke: Tritón
• Zolltarifnummer: 8538100090
• Höheneinheit: 15HE
• Empfohlene Maximallast: 30 kg
• Breite: 600 mm
• Türbreite: 516 mm
• Türhöhe: 665 mm
• Schutzklasse: IP20

Verwendung

Wählen Sie eine baulich geeignete Wand, die das Rack samt voller Beladung plus Sicherheitsmarge tragen kann. Markieren Sie die Befestigungspunkte anhand der Rack-Montageschablone und installieren Sie geeignete Dübel oder Befestigungen für das Wandmaterial. Befestigen Sie den Rackrahmen sicher, überprüfen Sie die Wasserwaage und befestigen Sie gegebenenfalls die vorderen und hinteren Montageschienen. Installieren Sie Netzwerkkomponenten mit Standard-Rackschrauben im Rack und sorgen Sie für eine gleichmäßige Gewichtsverteilung. Führen Sie Kabel ordentlich durch die vorhandenen Öffnungen und sichern Sie sie, um Zug auf die Anschlüsse zu vermeiden.

Empfehlungen

Für einen sicheren Betrieb überschreiten Sie nicht die maximale Last von 30 kg und verteilen Sie das Gewicht der Geräte gleichmäßig über den 15HE-Raum. Lassen Sie rund um das Rack Freiraum für Belüftung und Kabelzugang. Verwenden Sie passende Rack-Montagehardware und beachten Sie bei der Montage und Stromversorgung der Geräte die örtlichen Bau- und Elektrovorschriften.
