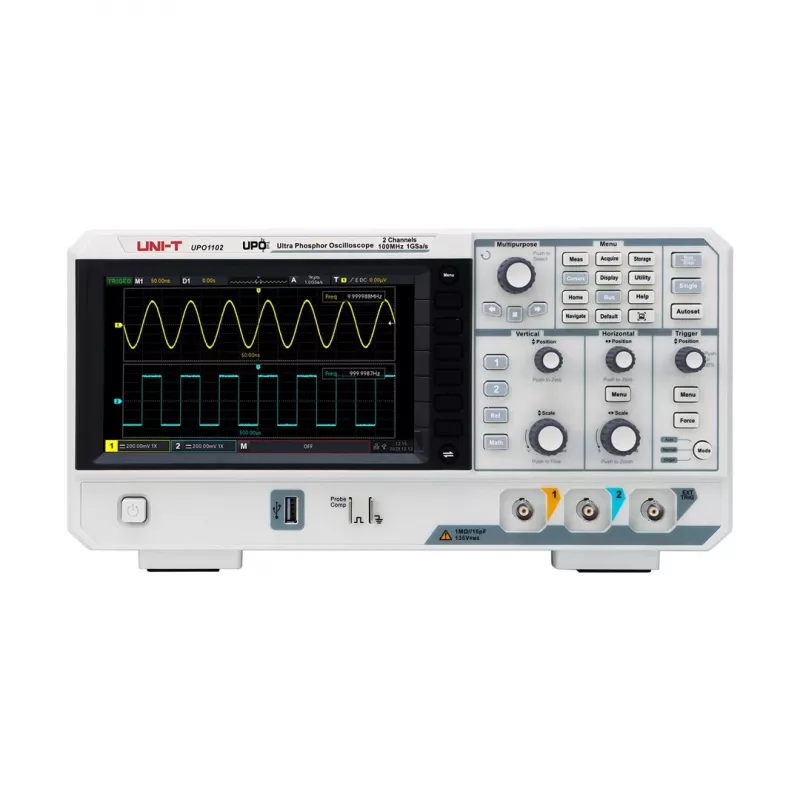

Uni-T UPO1102 100 MHz 2-Kanal Digitaloszilloskop

Das Uni-T UPO1102 ist ein leistungsstarkes 100-MHz-Digitaloszilloskop mit 2 Kanälen, einer Echtzeit-Abtastrate von 1 GSa/s und einer Speichertiefe von 56 Mpts. Entwickelt für professionelle Ingenieure und Techniker, bietet es erweiterte Triggerung, automatische Messungen und serielle Bus-Dekodierung für effiziente Fehlersuche und Analyse.

Vorteile

Mit einer Wellenformerfassungsrate von bis zu 400.000 wfms/s im Sequenzmodus erfasst das UPO1102 mühelos seltene Glitches und transiente Ereignisse. Das 8-Zoll-TFT-LCD-Display mit 800x600 Pixeln sorgt für eine klare Wellenformdarstellung. Die umfassenden Triggertypen und 34 automatischen Messungen optimieren Debugging-Aufgaben.

Geeignet für

• Elektronik-Reparatur- und Service-Labore
• Entwicklung eingebetteter Systeme
• Bildungseinrichtungen und Schulungen
• Forschung und Entwicklung

Wichtige Spezifikationen

• Bandbreite: 100 MHz
• Kanäle: 2
• Echtzeit-Abtastrate: 1 GSa/s
• Speichertiefe: 56 Mpts
• Display: 8-Zoll-TFT-LCD, 800x600 Pixel
• Vertikale Empfindlichkeit: 1 mV/Div bis 20 V/Div
• Zeitbasisbereich: 2 ns/Div bis 1000 s/Div
• Triggertypen: Flanke, Impuls, Runt, Fenster, N-te Flanke, Verzögerung, Timeout, Dauer, Setup/Hold, Flanke, Video, Code, Bus
• Automatische Messungen: 34 Typen
• Mathematische Funktionen: +, -, *, /, FFT, Integral, Differential, Quadratwurzel, Benutzerdefiniert
• Serielle Bus-Dekodierung: RS232/UART, I2C, SPI, CAN, LIN
• Schnittstellen: USB Host, USB Device, LAN, AUX Out
• Stromversorgung: 100V-240V AC, 50/60Hz

Empfehlungen

Verwenden Sie für optimale Leistung die mitgelieferten Tastköpfe und sorgen Sie für ordnungsgemäße Erdung. Das Oszilloskop unterstützt Firmware-Updates über USB. Beachten Sie das Handbuch für erweiterte Trigger- und Dekodierungseinstellungen.
