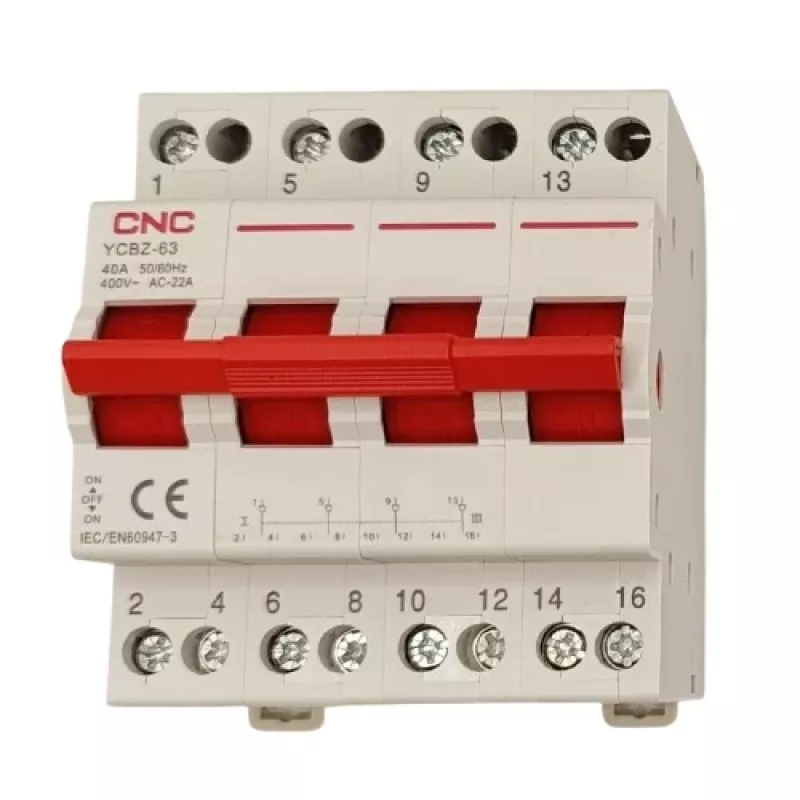

Umschalter CNC YCBZ-40 4P 40A — 4-poliger manueller Umschalter, 40 A

CNC YCBZ-40 ist ein modularer 4-poliger manueller Umschalter mit einer Bemessung von 40 A, der dazu dient, die Versorgung zwischen zwei Stromquellen auszuwählen und mechanisch umzuschalten. Der Schalter bietet eine Dreistellungsbedienung (1 - 0 - 2) mit einem gemeinsamen oberen Kontakt und einem vorderen Griff für schnelles, sichtbares Schalten. Er eignet sich für Verteilerschaltungen, den Generator-Transfer oder die Auswahl von Netz- und Ersatzquellen in Wohn-, Werkstatt- oder gewerblichen Installationen. Das Gerät ist auf Hutschiene montierbar und entspricht den Normen IEC 60947-3.

Vorteile

Der modulare Umschalter bietet zuverlässiges mechanisches Schalten für AC 50/60 Hz-Stromkreise bis AC 400/415 V und einem Bemessungsstrom von 40 A. Er ist kompakt (72 x 61 x 77 mm), einfach auf einer 35 mm Hutschiene mit Schnellbefestigung zu installieren und unterstützt Kabelquerschnitte bis 10 mm². Der Schalter erfüllt IEC/EN 60947-3 und die entsprechenden EMV-Anforderungen und bietet definierte mechanische und elektrische Lebensdauer für planbare Wartung.

Geeignet für (Aufgaben / Anwendungsfälle)

• Manuelles Umschalten zwischen Netz- und Generator- oder USV-Versorgung
• Auswahl alternativer Stromquellen in Verteilerschränken
• Einsatz in Wohnhäusern, Werkstätten und Geschäftsräumen
• Kompakte Installationen, die Hutschienenmontage erfordern

Technische Daten

• Hersteller: CNC, Modell YCBZ-40 (MPN: EL240388, EAN: 6942034338282)
• Pole: 4 (4P)
• Kontaktform: 1 - 0 - 2 (I - 0 - II)
• Bemessungsstrom: 40 A
• Bemessungsspannung (Ue): AC 400 V; Maximale Spannung: AC 415 V
• Frequenz: 50/60 Hz
• Mechanische Lebensdauer: 8500 Zyklen; Elektrische Lebensdauer: 1500 Zyklen
• Montage: Hutschiene EN60715 (35 mm)
• Kabelquerschnitt: bis 10 mm²
• Betriebstemperatur: -5 °C bis +40 °C
• Abmessungen: 72 x 61 x 77 mm
• Schutzart: IP20
• Normen: IEC 60947-3 / EN 60947-3, Gebrauchskategorie AC-22A

Verwendung

Installieren Sie den CNC YCBZ-40 auf einer 35 mm Hutschiene und sichern Sie ihn mit der Schnellbefestigung. Schließen Sie die eingehenden und ausgehenden Leiter an die entsprechenden Klemmen an, unter Beachtung der 4-poligen Konfiguration und des empfohlenen Kabelquerschnitts (max. 10 mm²). Bewegen Sie den vorderen Griff je nach Bedarf in die Position 1 (Quelle A), 0 (Aus) oder 2 (Quelle B). Betreiben Sie den Schalter nur unter den angegebenen Bedingungen (AC 50/60 Hz, bis AC 415 V) und stellen Sie sicher, dass der Stromkreis innerhalb des Bemessungsstroms von 40 A liegt.

Empfehlungen

Lassen Sie die Installation und Verkabelung von einer qualifizierten Elektrofachkraft durchführen. Überprüfen Sie vor dem Umschalten zwischen den Stromquellen, dass beide Quellen und Lasten kompatibel sind und innerhalb der angegebenen Spannungs- und Frequenzbereiche liegen. Überprüfen Sie regelmäßig die sicheren Verbindungen und auf Verschleißerscheinungen; ersetzen Sie das Gerät, wenn die elektrische Lebensdauer erreicht ist oder sichtbare Schäden auftreten.
