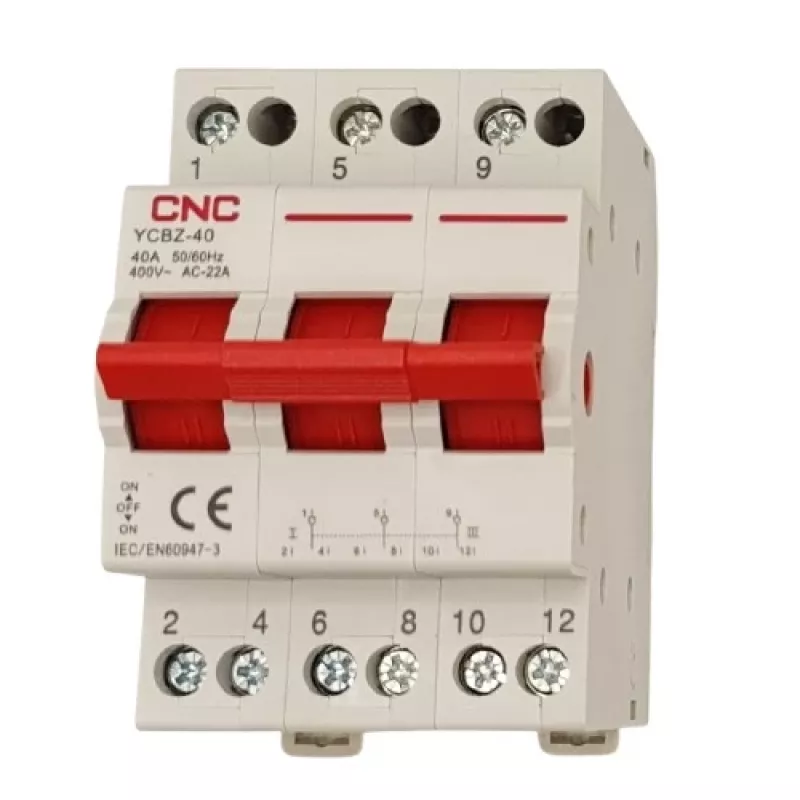

Umschalter CNC YCBZ-40 3P 40A manueller Umschalter für Drehstromkreise

CNC YCBZ-40 ist ein modularer 3-poliger manueller Wechselschalter mit einem Bemessungsstrom von 40 A und drei Kontaktstellungen (1‑0‑2). Er ist zum Schalten, Einschalten und Ausschalten von Lasten in Wechselstromkreisen 50/60 Hz, 230/400 V ausgelegt und ermöglicht die zuverlässige Umschaltung zwischen zwei Stromquellen wie Netz und Notstromaggregat oder USV. Das Gerät wird auf einer 35-mm-DIN-Schiene montiert und erfüllt die Anforderungen der IEC/EN 60947-3 und die entsprechenden EMV-Anforderungen.

Vorteile

Der Wechselschalter bietet eine kompakte, auf DIN-Schiene montierbare Lösung für die schnelle manuelle Umschaltung von Drehstromlasten. Er verfügt über eindeutige mechanische Stellungen und einen gemeinsamen oberen Kontakt für sicheres Schalten, unterstützt bis zu 40 A Bemessungsstrom und erfüllt internationale Normen für Lasttrennschalter. Die Konstruktion des Geräts ermöglicht eine einfache Installation und Wartung in elektrischen Verteilern für Wohngebäude, Werkstätten oder kleine Gewerbebetriebe.

Geeignet für

• Manuelle Umschaltung zwischen Netz und Generator oder USV in Drehstromsystemen
• Einsatz in elektrischen Verteilern für Wohngebäude und kleinen gewerblichen oder Werkstatt-Verteilern
• Anwendungen, die einen kompakten, auf DIN-Schiene montierten Lasttrennschalter für Wartungs- oder Notstromumschaltung erfordern

Wichtige technische Daten

• Produkt: Wechselschalter CNC YCBZ-40 3P 40A (manueller Umschalter)
• Polzahl: 3
• Bemessungsstrom (Ie): 40 A
• Bemessungsspannung (Ue): AC 400 V; maximale Spannung AC 415 V
• Frequenz: 50/60 Hz
• Kontaktstellung: I - 0 - II (1‑0‑2)
• Mechanische Lebensdauer: 8500 Schaltspiele; Elektrische Lebensdauer: 1500 Schaltspiele
• Montage: DIN-Schiene EN60715 (35 mm)
• Leiterquerschnitt: bis 10 mm²
• Betriebstemperatur: -5 °C bis +40 °C
• Abmessungen: 54 x 61 x 77 mm
• Schutzart: IP20
• Farbe: weiß
• Normen: IEC 60947-3 / EN 60947-3, Gebrauchskategorie AC-22A

Verwendung

Installieren Sie den Schalter auf einer standardmäßigen 35-mm-DIN-Schiene im Verteilergehäuse und schließen Sie die Versorgungs- und Lastleiter gemäß dem Schaltplan und den örtlichen Elektrovorschriften an die entsprechenden Klemmen an. Betätigen Sie den äußeren Griff, um Stellung 1, 0 oder 2 für die gewünschte Stromquelle zu wählen; stellen Sie sicher, dass der Schalter nur unter den angegebenen Bemessungsbedingungen betrieben wird. Führen Sie vor Wartungsarbeiten eine Freischaltung durch und überprüfen Sie den spannungsfreien Zustand.

Empfehlungen

Verwenden Sie den CNC YCBZ-40 in Umgebungen innerhalb des angegebenen Temperaturbereichs und mit Leitern, die 10 mm² nicht überschreiten. Überprüfen Sie die Kompatibilität mit angeschlossenen Generatoren oder USV-Systemen und beachten Sie den Bemessungsstrom und die Bemessungsspannung, um einen sicheren Betrieb und eine lange Lebensdauer zu gewährleisten.
