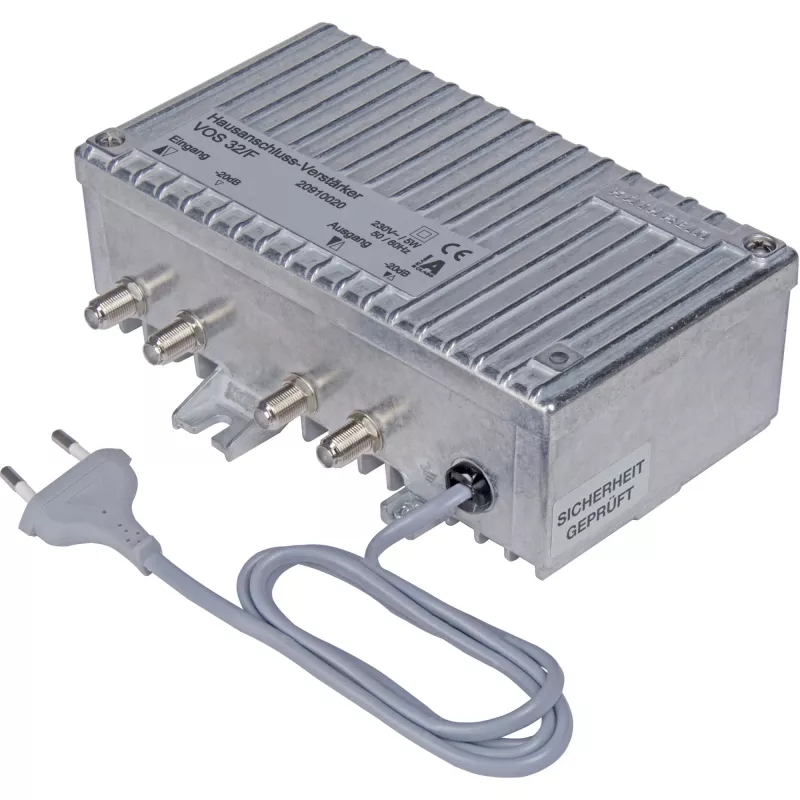

TV-Signalverstärker Kathrein VOS 32/F

Der Kathrein VOS 32/F ist ein Hausverteil-TV-Signalverstärker, der für stabile, hochpegelige digitale und analoge Signale über einen weiten Frequenzbereich sorgt. Er unterstützt Downstream-Frequenzen von 47 (oder 85) bis 862 MHz, bietet eine wählbare Rückkanalfähigkeit und verfügt über F-Steckverbinder für die einfache Integration in Koaxialinstallationen. Das kompakte Gerät kombiniert moderate Leistungsaufnahme mit mechanischer Robustheit für die wand- oder mastmontierte Verteilung.

Vorteile

Der Verstärker bietet wählbare Verstärkungseinstellungen (26 dB oder 32 dB) sowie einen stufenlos einstellbaren Ausgangspegel und eine Entzerrung, um sich an unterschiedliche Kabelstrecken und Teilnehmeranforderungen anzupassen. Er arbeitet mit geringer Leistungsaufnahme (ca. 5 W) und hält einen hohen Betriebspegel von 102 dBµV bei 60 dB CTB/CSO für gute Träger-Rauschabstands-Leistung. F-Steckverbinder sorgen für Kompatibilität mit Standard-Koaxialinstallationen und der optionale Rückkanal ermöglicht bei Bedarf Zweikommunikationssysteme.

Geeignet für

Technische Daten

Verwendung

Montieren Sie den Kathrein VOS 32/F an einem trockenen, belüfteten Ort in der Nähe der Hauptkoaxialzuleitung. Verbinden Sie die ankommende Antennen- oder Verteilerleitung mit dem Eingangs-F-Steckverbinder und führen Sie die Ausgänge zu den Teilnehmerleitungen mit F-Steckverbindern. Wählen Sie die gewünschte Verstärkung (26 dB oder 32 dB) und passen Sie die Pegel-/Entzerrungsregler an, um die Kabeldämpfung auszugleichen und den gewünschten Signalpegel an den Teilnehmerdosen zu erreichen. Wenn eine Zweikommunikation erforderlich ist, aktivieren und verbinden Sie den optionalen Rückkanal gemäß den Installationsanweisungen. Stellen Sie eine Versorgungsspannung zwischen 198–252 V, 50 Hz sicher.

Empfehlungen

Für beste Ergebnisse messen Sie die Signalpegel vor und nach der Installation und stimmen Sie Verstärkung und Entzerrung fein ab, um Übersteuerung oder zu geringes Signal an den Endpunkten zu vermeiden. Verwenden Sie einen geeigneten Überspannungsschutz und halten Sie die örtlichen Installationsnormen bei der Montage und dem Anschluss des Verstärkers ein.
