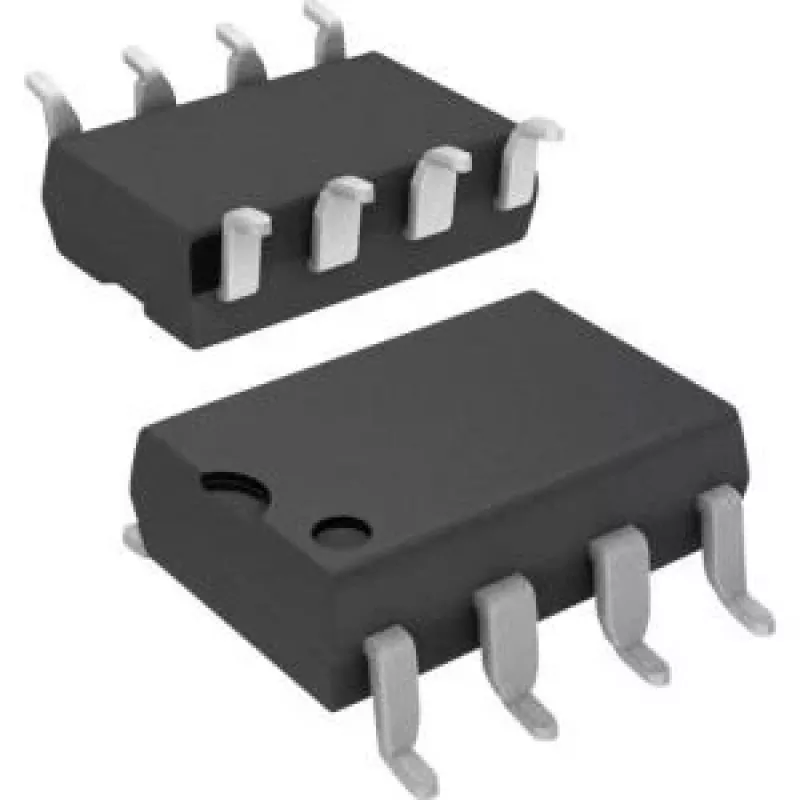

Transceiver ISO1050DUBR Schnittstellen-IC von Texas Instruments, CAN 1/1, SOP-8-Gehäuse

Der Texas Instruments ISO1050DUBR ist ein Schnittstellen-Transceiver-IC, der die CAN-Physical-Layer-Konnektivität zwischen einem Controller und einem CAN-Bus bereitstellt. In einem SOP-8-Formfaktor verpackt, implementiert das Bauteil einen einzelnen Sende- und Empfangskanal (CAN 1/1) und bietet die notwendigen Signalumsetzungs- und Schutzfunktionen für die Integration auf Platinenebene in Automobil- und industriellen Steuerungssystemen. Es ist für Anwendungen vorgesehen, die zuverlässige differenzielle Signalübertragung und standardmäßige CAN-Bus-Kommunikation auf der physikalischen Schicht erfordern.

Vorteile

Der ISO1050DUBR integriert einen Einkanal-CAN-Transceiver mit branchenüblichen physikalischen Schnittstellen in einem kompakten SOP-8-Gehäuse, was das PCB-Layout vereinfacht und einen unkomplizierten Austausch oder ein Upgrade der CAN-Frontend-Schaltung ermöglicht. Das Bauteil unterstützt differenzielle CAN-Signalisierung und bietet die erwarteten elektrischen Eigenschaften für einen sicheren und stabilen Datenaustausch zwischen einem Mikrocontroller und dem Bus. Sein einkanaliges Design reduziert die Bauteilanzahl, wenn nur ein CAN-Knoten benötigt wird, und hilft, Platinenfläche und BOM-Komplexität zu optimieren.

Wichtige Spezifikationen

• Topologie: einzelner CAN-Sende- und Empfangskanal (1 TX / 1 RX)
• GehäVerwendung: SOP-8-Oberflächenmontagegehäuse
• Funktion: Physical-Layer-CAN-Transceiver für differenzielle Buskommunikation
• Anwendungsumgebung: Automobil- und industrielle CAN-Netzwerke
• Platinenintegration: geeignet für die PCB-montierte Transceiver-Rolle zwischen Controller und CAN-Bus

Verwendung

Integrieren Sie den SOP-8-Transceiver auf der Leiterplatte mit geeigneten CAN-Bus-Abschluss- und Filterkomponenten, wie vom Zielnetzwerk gefordert. Verbinden Sie die TX- und RX-Pins mit dem CAN-Controller oder dem Mikrocontroller-CAN-Peripheriegerät gemäß dem Datenblatt des Bauteils und führen Sie die CAN_H- und CAN_L-Signale unter Einhaltung empfohlener Layout-Praktiken zum Bus. Stellen Sie sicher, dass die Versorgungsentkopplung und erforderliche Schutz- oder Gleichtaktfilterung implementiert sind, um die EMV- und Robustheitsziele des Systems zu erreichen.
