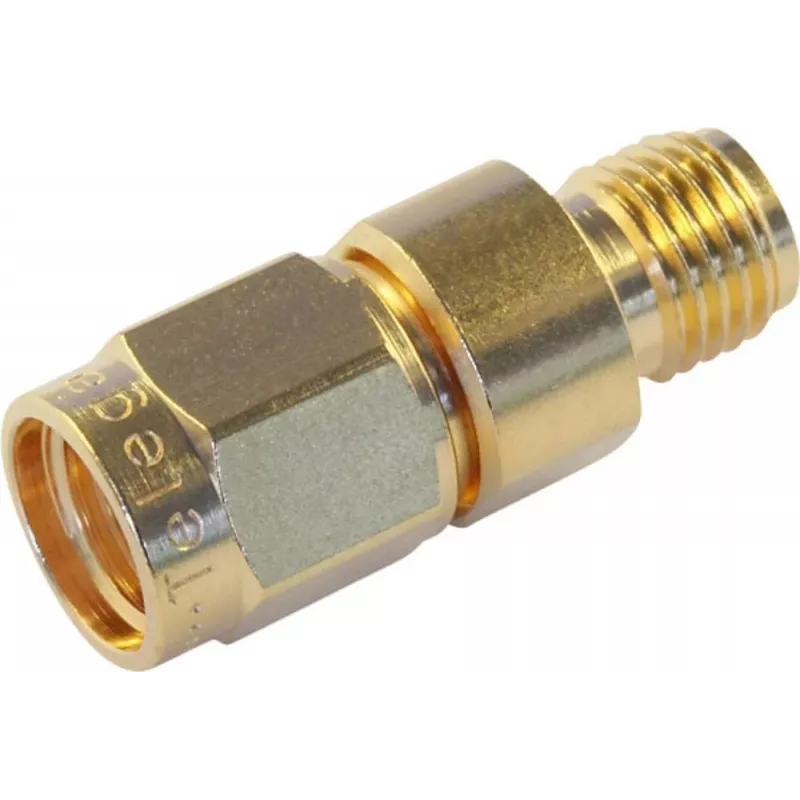

Telegärtner SMA-Buchse auf SMA-Reverse-Stecker Adapter, 50 Ohm, DC-6 GHz, vergoldetes Messing J01155R0095

Dieser Telegärtner Koaxialadapter überbrückt Standard-SMA- und Reverse-Polarity-SMA-Schnittstellen und ist damit eine praktische Wahl für HF-Setups, die konventionelle und RP-SMA-Komponenten mischen. Die 50-Ohm-Impedanz und der Frequenzbereich von DC bis 6 GHz unterstützen eine Vielzahl von Signal-anwendungen, während der vergoldete Messingkörper und der Berylliumkupfer-Innenleiter zuverlässige, verlustarme Verbindungen gewährleisten.

Highlights

• SMA-Buchse auf SMA-Reverse-Stecker Konfiguration
• 50 Ohm Impedanz, DC bis 6 GHz
• Vergoldeter Messingkörper und Kontakte
• PTFE-Isolator für stabile Leistung
• Niedriges VSWR von ≤1,25 über das Band

Im täglichen Einsatz

Die Schraubkupplung bietet eine sichere mechanische Verbindung, und der Adapter hält mindestens 500 Steckzyklen stand. Sein Betriebstemperaturbereich von -65 °C bis +165 °C ermöglicht den Einsatz in anspruchsvollen Umgebungen, von Außenantenneninstallationen bis hin zu Laborprüfständen.

Technische Daten

• Anschluss 1: SMA-Buchse (female)
• Anschluss 2: SMA-Reverse-Stecker (male)
• Impedanz: 50 Ω
• Frequenzbereich: DC - 6 GHz
• VSWR: ≤ 1,25
• Spannungsfestigkeit: 750 Veff
• Isolationswiderstand: ≥ 5 GΩ
• Innenleiterwiderstand: ≤ 2,5 mΩ
• Außenleiterwiderstand: ≤ 2,5 mΩ
• Körpermaterial: Messing, vergoldet
• Innenleitermaterial: Messing / Berylliumkupfer, vergoldet
• Isoliermaterial: PTFE
• Betriebstemperatur: -65 °C bis +165 °C
• Steckzyklen: ≥ 500
• Kupplungsmechanismus: Schraubverschluss

Abschließende Anmerkung

Ein robuster, präzisionsgefertigter Adapter zur Integration von RP-SMA-Geräten in Standard-SMA-Systeme.
