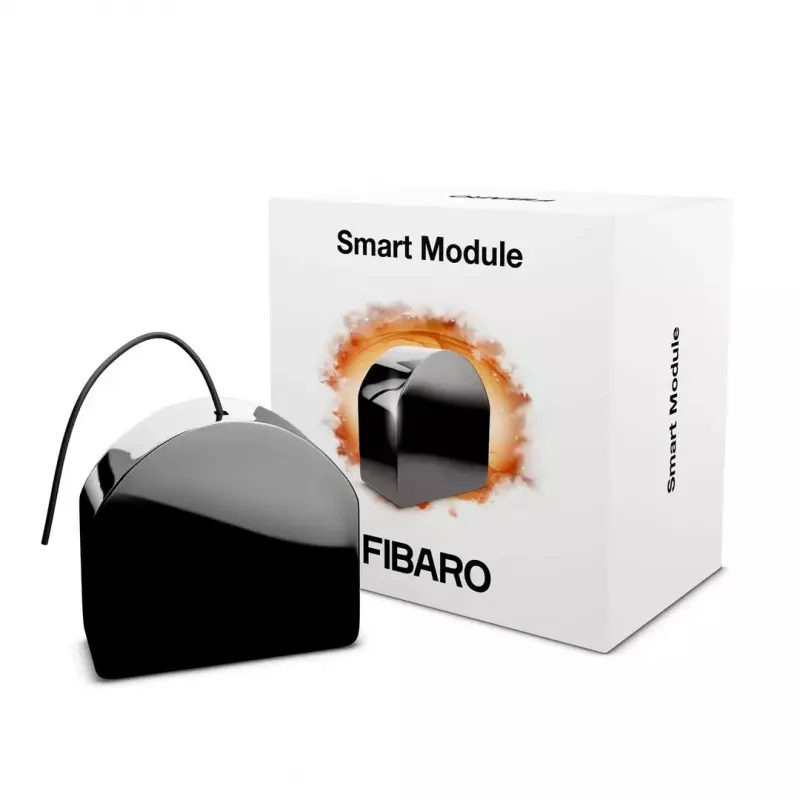

Smart Module Fibaro FGS-214 Z-Wave Plus EU – Relaismodul für DIN-/Montage, max. 2,5 kW

Fibaro FGS-214 ist ein intelligentes Z-Wave Plus Relaismodul zur Fernsteuerung und Automatisierung von Stromkreisen. Das Modul wurde für den Einbau in Verteilerdosen oder DIN-Gehäuse entwickelt und unterstützt sowohl die drahtlose Steuerung über ein Z-Wave-Netzwerk als auch die lokale Steuerung mit physischen Tastern. Dank seiner kompakten Abmessungen passt es in enge Räume und eignet sich zum Schalten von Beleuchtung und kleineren Haushaltslasten bis zu 2,5 kW.

Vorteile

Das Smart Module bietet einen kompakten Formfaktor, der den Einbau in bestehende Gerätegehäuse oder Verteilerdosen ermöglicht. Es unterstützt die sichere Z-Wave-Kommunikation (S0 und S2 Authenticated) und kann als Z-Wave-Signalverstärker zur Erweiterung der Netzwerkreichweite dienen. Das Gerät ist mit einer Vielzahl von Schaltern und Tastern kompatibel, unterstützt ohmsche Lasten und Glühlampenlasten und bietet empfohlene Verdrahtungs- und Betriebsparameter für einen zuverlässigen Betrieb.

Geeignet für

• Fernschalten von Beleuchtungskreisen
• Steuerung kleiner Haushaltsgeräte
• Integration in Hausautomationsszenen mit Z-Wave-Hubs
• Einbau in Verteilerdosen oder DIN-Gehäusen

Wichtige Spezifikationen

• Spannungsversorgung: 100–240 V
• Maximale Last pro Kanal: Smart Module (FGS-214) bis zu 2,5 kW; Double Smart Module (FGS-224) 6 A pro Kanal, 9,5 A gesamt (Referenz)
• Kompatible Lastarten: ohmsch oder Glühlampe
• Empfohlener Leitungsquerschnitt: 0,2–2,0 mm²; maximale Leitungslänge: 3 m
• Betriebstemperatur: 0–35 °C; Umgebungsfeuchte: 0–95 %
• Funkprotokoll: Z-Wave (500er-Chip), Frequenzbänder 868,0–868,6 MHz und 869,7–870,0 MHz
• Max. Sendeleistung: +5 dBm; Reichweite: bis zu 50 m im Freien, bis zu 40 m in Gebäuden
• Abmessungen (H×B×T): 42,5 × 38,25 × 20,3 mm
• Nettogewicht: 0,03 kg; Bruttogewicht: 0,06 kg; Verpackungseinheit: 1 Stück
• Konformität: EU-Richtlinien 2011/65/EU, 2015/863, 2014/53/EU
• Garantie: 24 Monate

Verwendung

Installieren Sie den Fibaro FGS-214 in einer Verteilerdose oder einem kompatiblen DIN-Gehäuse unter Beachtung der örtlichen Elektrovorschriften. Schließen Sie die Versorgungs- und Lastleitungen mit dem empfohlenen Querschnitt (0,2–2,0 mm²) an und halten Sie die Leitungslängen innerhalb der angegebenen Grenzen. Koppeln Sie das Modul gemäß dem Einbindungsverfahren des Controllers mit einem Z-Wave-Controller, um Fernsteuerung und Szenenintegration zu ermöglichen. Lokale Taster können direkt an das Modul angeschlossen werden, um zusätzlich zur drahtlosen Steuerung ein manuelles Schalten zu ermöglichen.

Empfehlungen

Um einen zuverlässigen Betrieb zu gewährleisten, verwenden Sie das Modul mit kompatiblen Z-Wave Plus-Controllern und stellen Sie sicher, dass die Verdrahtung und die Lasttypen den Gerätespezifikationen entsprechen. Überschreiten Sie nicht die Nennlast; installieren Sie das Modul in belüfteten Verteilerdosen und beachten Sie die Betriebstemperatur- und Feuchtigkeitsbereiche.
