SIEMENS SITOR Zylindrische Sicherung 80A 660V AC/700V DC gR 22x58mm (3NC2280)

Der Schutz von Halbleiterbauelementen vor Überstrom erfordert eine Sicherung, die schnell reagiert und hohe Fehlerströme löscht, ohne empfindliche Leistungselektronik zu beschädigen. Die zylindrische SIEMENS SITOR Sicherung 3NC2280 wurde genau für diese Aufgabe entwickelt, mit einer gR-Betriebskennlinie, die die Durchlassenergie begrenzt und einen zuverlässigen Schutz von Dioden, Thyristoren und IGBTs in Umrichtern, Antrieben und USV-Systemen gewährleistet.

Für wen ist sie geeignet

Diese Sicherung ist für Elektroingenieure, Schaltschrankbauer und Wartungstechniker gedacht, die zuverlässigen Halbleiterschutz in der industriellen Leistungselektronik benötigen. Sie passt in Standard-Sicherungshalter 22x58 mm und ist sowohl für AC- als auch DC-Stromkreise bis 660 V AC und 700 V DC geeignet.

Hauptmerkmale

• Nennstrom 80 A, Nennspannung 660 V AC / 700 V DC
• gR-Betriebskennlinie, optimiert für Halbleiterschutz
• Hohes Ausschaltvermögen von 100 kA zur sicheren Unterbrechung von Kurzschlussströmen
• Kompakter zylindrischer Körper 22 x 58 mm mit Keramikgehäuse und versilberten Kontakten
• Leistungsverlust bei Nennstrom: 10,5 W
• Entspricht IEC 60269-4

Technische Daten

• Sicherungstyp: Zylindrische Sicherung

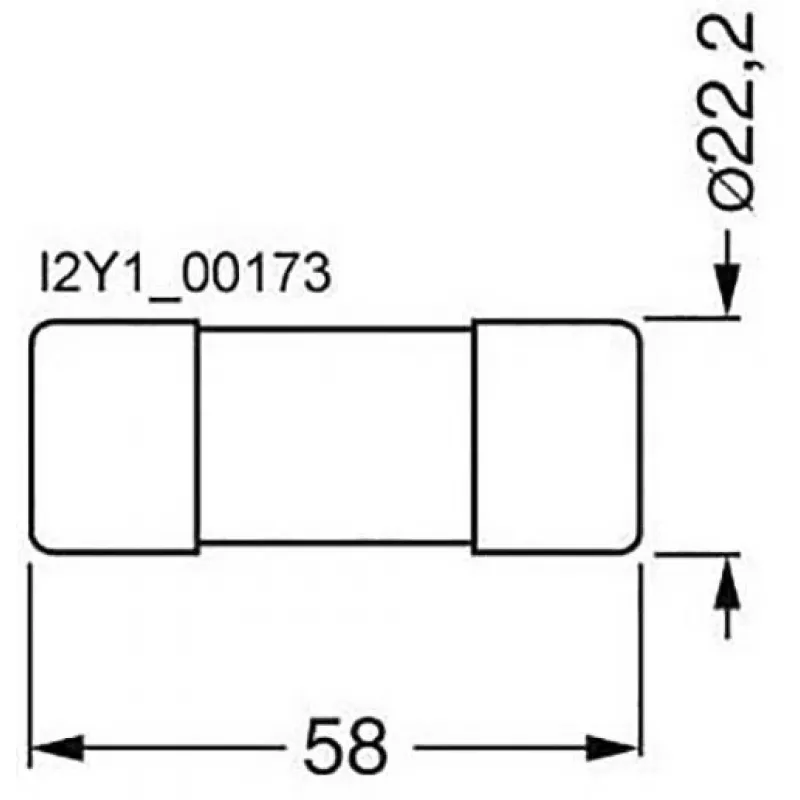

• Größe: 22 x 58 mm
• Nennstrom: 80 A
• Nennspannung AC: 660 V
• Nennspannung DC: 700 V
• Betriebskennlinie: gR
• Ausschaltvermögen: 100 kA
• Leistungsverlust: 10,5 W
• Anwendung: Halbleiterschutz
• Montage: Für Sicherungshalter
• Gehäusematerial: Keramik
• Kontaktmaterial: Versilbert
• Anzeige: Ohne Anzeige
• Umgebungstemperatur: -20 bis +50 °C
• Polzahl: 1
• Produktserie: SITOR

Tipps

Überprüfen Sie stets, ob der Sicherungshalter für die gleiche Spannung und den gleichen Strom ausgelegt ist. Bei DC-Anwendungen achten Sie auf die richtige Polarität und verwenden Sie geeignete Halter, um den Kontaktdruck aufrechtzuerhalten. Halten Sie Ersatzsicherungen auf Lager, um Ausfallzeiten in kritischen leistungselektronischen Systemen zu minimieren.
