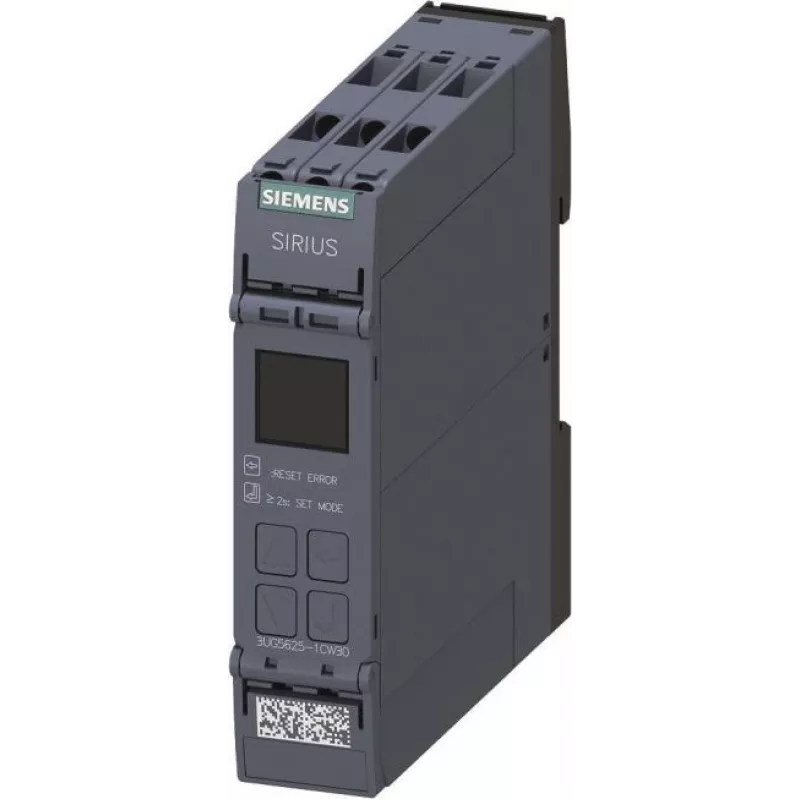

SIEMENS SIRIUS 3UG5625-1CW30 Differenzstrom-Überwachungsrelais, AC/DC-empfindlich, 24-240 V AC/DC, 1 Kanal, Digital-LCD, 2 Wechsler

Differenzstrom-Überwachungsrelais aus der SIRIUS 3UG5-Serie, entwickelt für die präzise AC/DC-empfindliche (Typ B) Erdschlusserkennung in industriellen Stromversorgungssystemen. Dieses Gerät überwacht kontinuierlich Differenzströme von 0,03 A bis 40 A über einen weiten Frequenzbereich bis 2000 Hz und liefert Vorwarn- und Alarmsignale über zwei Wechsler-Relaisausgänge. Sein digitales LCD-Display und die einstellbare Ansprechzeit (0,02–20 s) machen es zu einer unverzichtbaren Komponente zur Erhöhung der elektrischen Sicherheit und zur Vermeidung kostspieliger Ausfallzeiten.

Vorteile

Das AC/DC-empfindliche Messprinzip (Typ B) gewährleistet die zuverlässige Erkennung von glatten DC-Fehlerströmen, pulsierenden DC- und AC-Fehlern. Der weite Hilfsspannungsbereich von 24–240 V AC/DC ermöglicht eine flexible Integration in verschiedene Steuerkreise. Zwei unabhängig einstellbare Schwellenwerte (Warnung und Alarm) ermöglichen abgestufte Reaktionsstrategien. Das digitale Display bietet klare Echtzeit-Differenzstromwerte und Statusanzeige. Die DIN-Schienen-Montage und Schraubklemmen vereinfachen Installation und Wartung.

Geeignet für

• Überwachung von Differenzströmen in industriellen Maschinen und Anlagen
• Schutz vor Isolationsfehlern in DC-Ladestationen und Photovoltaikanlagen
• Erhöhung der Sicherheit in Rechenzentren und kritischer Stromverteilung
• Integration mit externen Stromwandlern (z. B. 3UL23-Serie) für Hochstromanwendungen

Technische Hauptdaten

• Messprinzip: AC/DC-empfindlich (Typ B)
• Anzahl der Kanäle: 1
• Bemessungsspannung: 24–240 V AC/DC
• Messbereich: 0,03–40 A
• Ansprechzeit: einstellbar 0,02–20 s
• Ausgang: 2 Wechsler (5 A bei 250 V AC)
• Montage: DIN-Schiene 35 mm
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Betriebstemperatur: -25 bis +60 °C

Empfehlungen

Für optimale Leistung kombinieren Sie dieses Relais mit einem externen Stromwandler der SIEMENS 3UL23-Serie, der zu Ihrem Laststrom passt. Stellen Sie eine ordnungsgemäße Abschirmung und Erdung der Signalkabel sicher, um elektromagnetische Störungen zu minimieren. Konfigurieren Sie den Warnschwellenwert unterhalb des Alarmschwellenwerts, um vor kritischen Fehlern vorbeugende Maßnahmen zu ermöglichen.
