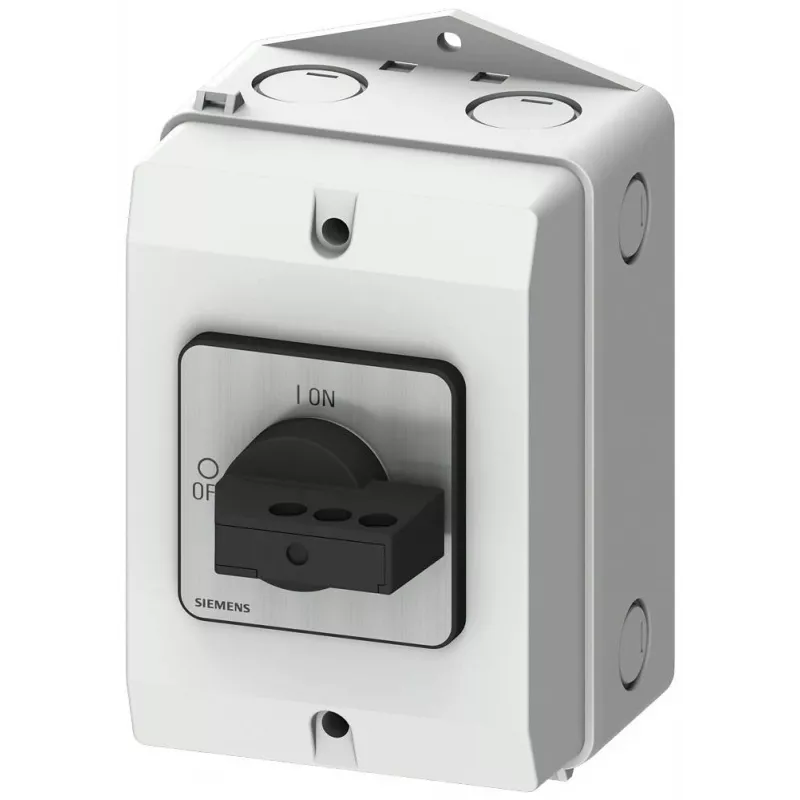

Siemens 3LD20842GP21 3-poliger Lasttrennschalter, 25 A, 690 V AC, IP65 Front

Mit einer Nennleistung von 25 A und 690 V AC bewältigt dieser 3-polige Lasttrennschalter bis zu 9,5 kW (AC-23A bei 400 V) und verfügt über einen rot/gelben Drehmechanismus mit IP65-Schutz an der Front.

Überblick

Der Siemens 3LD20842GP21 ist ein 3-poliger Lasttrennschalter, der für zuverlässige Trennung und Schaltung in industriellen Anwendungen entwickelt wurde. Er bietet einen Bemessungsbetriebsstrom von 25 A und eine Bemessungsbetriebsspannung von 690 V AC und eignet sich damit für eine Vielzahl von Niederspannungskreisen.

Das zeichnet ihn aus

• Hohe Schaltleistung: Bemessungsleistung von 9,5 kW bei AC-23A, 400 V.
• Robuste Konstruktion: IP65-Schutz an der Front und IP20 an der Rückseite.

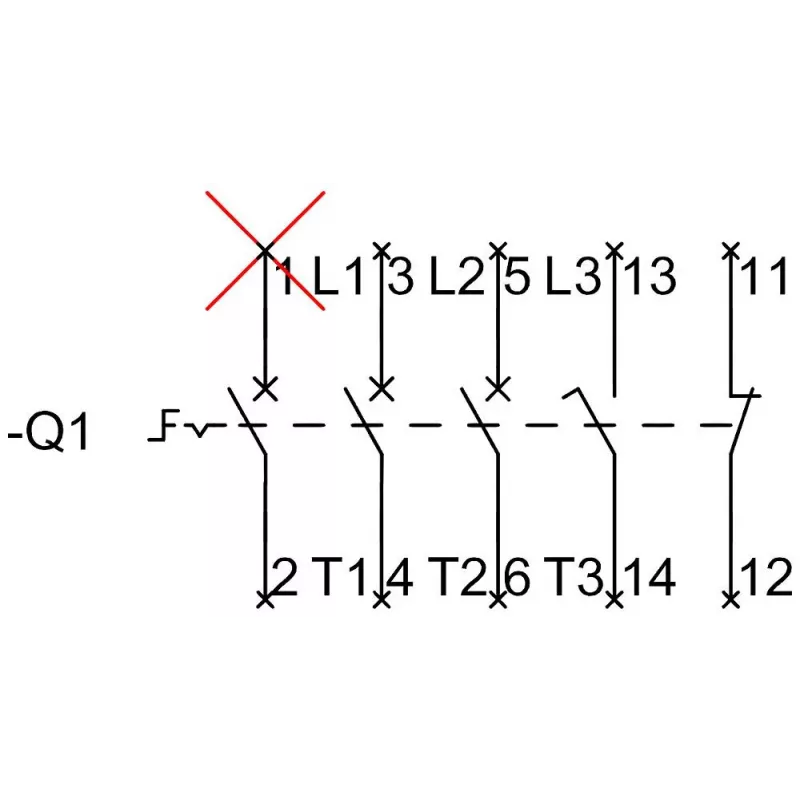

• Integrierte Hilfskontakte: 1 NO + 1 NC zur Statusmeldung.
• Lange Lebensdauer: 100.000 mechanische und elektrische Schaltspiele.
• Breiter Betriebstemperaturbereich: -25 °C bis +55 °C.

Technische Details

• Polzahl: 3
• Bemessungsbetriebsstrom (Ie): 25 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsleistung (AC-23A bei 400 V): 9,5 kW
• Bemessungskurzschlussstrom (Icw): 1 kA (1 s)
• Bemessungskurzschluss-Einschaltvermögen (Icm): 1 kA
• Leistungsverlust: 2,8 W

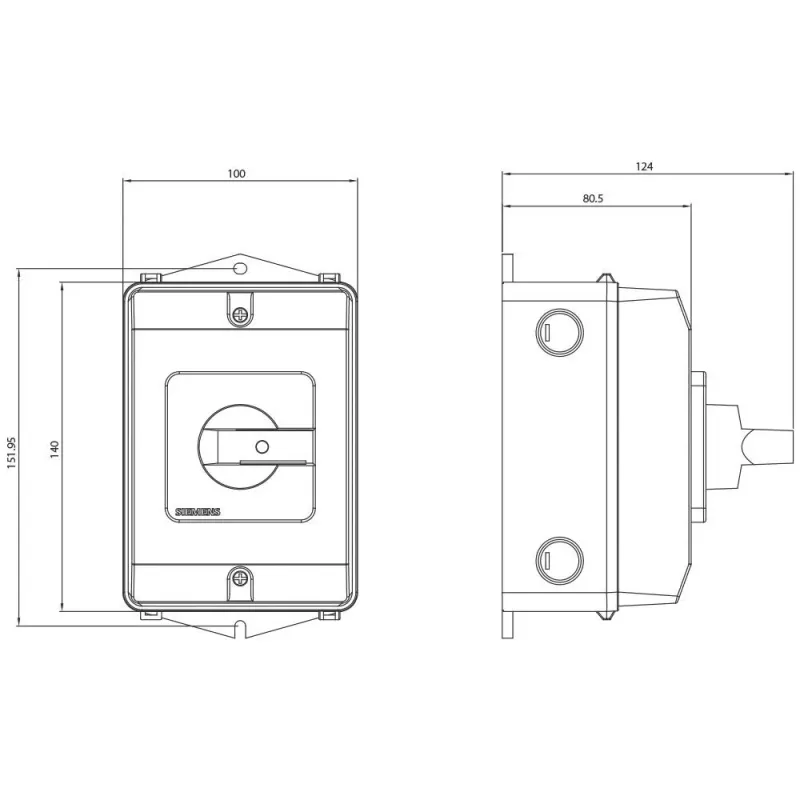

• Montageart: Frontmontage, 4-Loch-Montage
• Betätigungsmechanismus: Drehmechanismus, rot/gelb
• Schutzart: IP65 (Front), IP20 (Rückseite)
• Anschlussart: Klemmenanschluss
• Anschlussquerschnitt: 1,5–16 mm²
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 100.000 Schaltspiele
• Umgebungstemperatur im Betrieb: -25 bis +55 °C

Unser Fazit

Ein zuverlässiger Lasttrennschalter mit hohen Nennwerten und langer Lebensdauer, ideal für anspruchsvolle industrielle Umgebungen.
