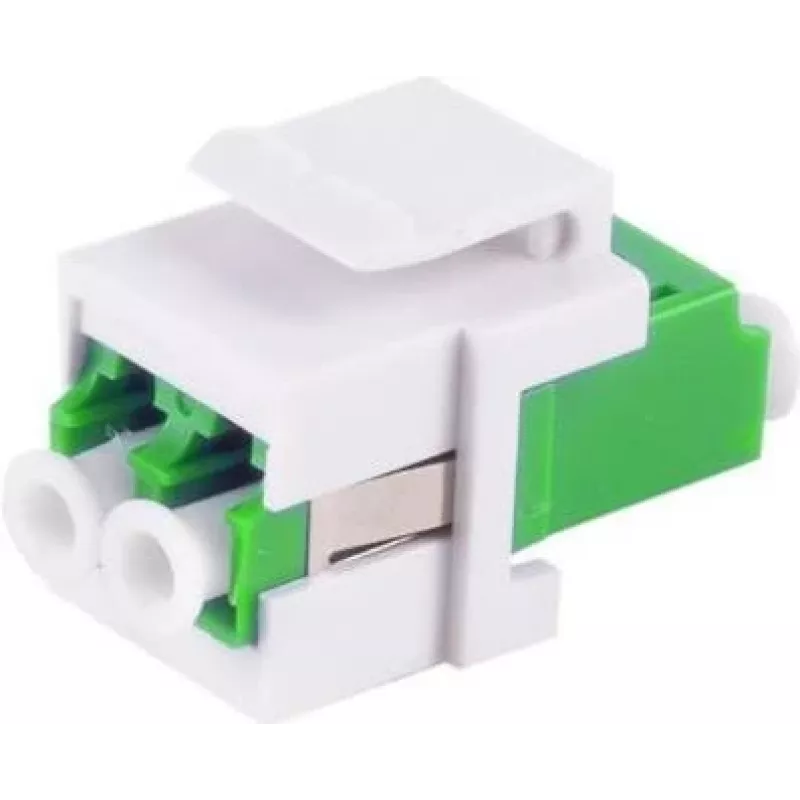

ShiverPeaks 08-10201 Glasfaser-Keystone-Anschluss LC-LC Duplex, grün

Das ShiverPeaks Glasfaser-Keystone-Modul 08-10201 mit LC-LC-Duplex in Grün ist ein Keystone-Format-Modul, das zwei LC-Glasfaserschnittstellen in einer einzigen, panel- oder wanddosenmontierbaren Einheit bereitstellt. Es akzeptiert LC-terminierte Glasfaserkabel und ist für den Einsatz in strukturierten Verkabelungsinstallationen vorgesehen, bei denen kompakte Duplex-Verbindungen erforderlich sind. Das Modul unterstützt sowohl Singlemode- als auch Multimode-LC-Terminierungen und eignet sich zur Montage in Patchpanels, Keystone-Wanddosen und Blenden, um aufgeräumte, zugängliche LC-LC-Verbindungen zwischen Glasfaserstrecken zu schaffen.

Vorteile

Dieser Keystone-Anschluss bietet einen kompakten Duplex-LC-Formfaktor, der Platz in Panels und Wanddosen spart und gleichzeitig die Glasfaserverbindungen organisiert hält. Das standardisierte Keystone-Gehäuse ermöglicht eine einfache Einrastmontage in kompatible Panels und Dosen und reduziert die Installationszeit. Die grüne Farbe bietet eine klare visuelle Kennzeichnung zur Systembeschriftung oder zur Unterscheidung von Fasertypen oder -verbindungen. Das Anschlussdesign gewährleistet eine sichere physische Ausrichtung der LC-Ferrulen für eine zuverlässige Signalübertragung bei Verwendung ordnungsgemäß terminierter LC-Patchkabel.

Geeignet für

• Patchen von LC-terminierten Glasfaserkabeln in Telekommunikations- und Rechenzentrums-Patchpanels
• Keystone-Wanddosen und Unterputzdosen in Büro- und Heimglasfaserinstallationen
• Strukturierte Verkabelungsprojekte, die Duplex-LC-Verbindungen für Singlemode- oder Multimode-Verbindungen erfordern
• Feld- oder rackmontierte Blenden, in denen modulare Keystone-Komponenten verwendet werden

Wichtige Spezifikationen

• Steckertyp: LC-Duplex-Schnittstellen (zwei LC-Ports)
• Format: Keystone-Modul, Einrastmontage für Panels und Wanddosen
• Kompatibles Glasfaserkabel: Ausgelegt für LC-terminierte Singlemode- und Multimode-Kabel
• Farbe: Grünes Gehäuse zur visuellen Kennzeichnung
• Anwendung: Panel-, Wanddosen- und Blendeninstallationen in strukturierter Verkabelung

Anwendung

Stecken Sie den Keystone-Anschluss in eine kompatible Keystone-Öffnung an einem Patchpanel oder einer Wanddose, bis er einrastet. Achten Sie darauf, dass die Ausrichtung des Anschlusses mit der Panelbeschriftung übereinstimmt. Stecken Sie LC-Patchkabel in jeden LC-Port, indem Sie die LC-Ferrule ausrichten und den Stecker drücken, bis er einrastet. Zum Entfernen drücken Sie die Keystone-Haltelaschen und ziehen Sie das Modul aus der Öffnung. Verwenden Sie geeignete LC-Patchkabel und beachten Sie die üblichen Handhabungsverfahren für Glasfasern, um Verschmutzungen von Ferrulen und Anschlüssen zu vermeiden.

Empfehlungen

Reinigen Sie vor dem Anschließen LC-Ferrulen und Anschlussstirnflächen mit geeigneten Glasfaser-Reinigungswerkzeugen, um geringe Dämpfung und zuverlässige Leistung zu gewährleisten. Verwenden Sie Staubschutzkappen, wenn die Ports nicht verwendet werden. Überprüfen Sie nach der Installation die Link-Kontinuität und Dämpfung mit geeigneten Testgeräten, um die Signalqualität zu bestätigen.
