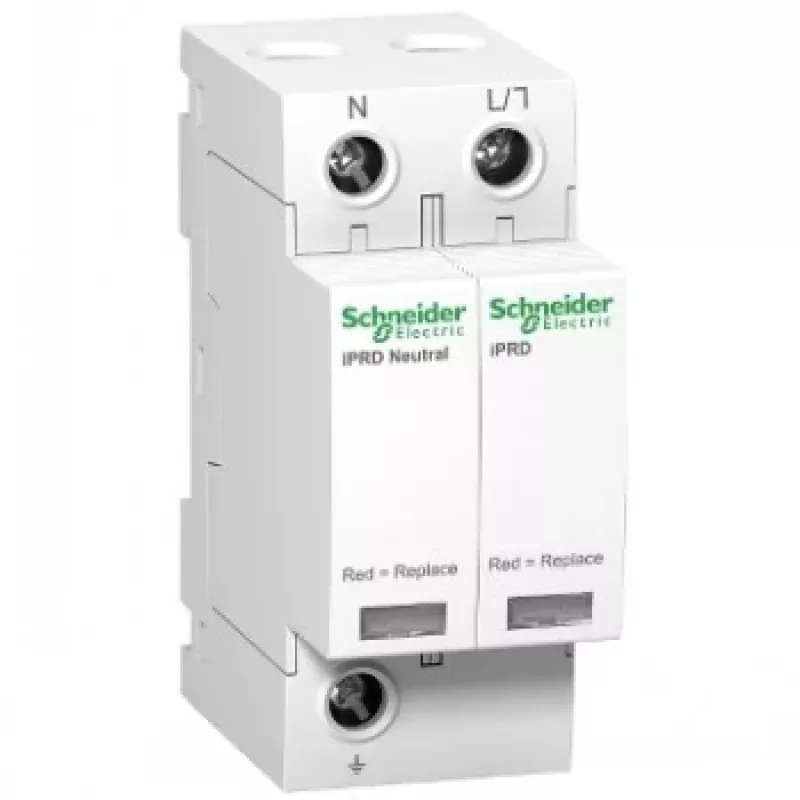

Schneider Electric Acti 9 iPRD Überspannungsschutzgerät Typ 2+3 1P+N 8kA

Das Schneider Electric Acti 9 iPRD Überspannungsschutzgerät (SPD) ist ein leistungsstarker kombinierter Ableiter Typ 2+3, der zum Schutz von Niederspannungsinstallationen vor transienten Überspannungen entwickelt wurde. Geeignet für 1-Phasen + Neutralleiter (1P+N) Netze, bietet dieses kompakte DIN-Schienen-Modul sowohl Grob- als auch Feinschutz in einem Gerät, was die Installation vereinfacht und Platz spart.

Vorteile

Kombiniert Typ 2 und Typ 3 Schutz in einem Modul und reduziert so die Anzahl benötigter Geräte. Verfügt über eine herausnehmbare Kapsel für einfache Wartung und einen visuellen Statusindikator (grün/rote Flagge) für schnelle Funktionsprüfungen. Entspricht den Normen IEC 61643-11 und EN 61643-11 für zuverlässige Leistung.

Geeignet für

• Wohn- und Gewerbe-Verteiler
• Schutz empfindlicher elektronischer Geräte
• Einphasige TN- und TT-Systeme

Wichtige Spezifikationen

• SPD-Typ: Typ 2 + Typ 3
• Netzkonfiguration: 1P+N (1-Phase + Neutralleiter)
• Maximale Dauerbetriebsspannung (Uc): 275 V AC
• Nennableitstoßstrom (In): 5 kA (L-N, N-PE)
• Maximaler Ableitstoßstrom (Imax): 8 kA (L-N, N-PE)
• Schutzpegel (Up): <1,2 kV (L-N), <1,5 kV (N-PE)
• Kurzschlussfestigkeit (Isccr): 50 kA
• Montage: DIN-Schiene, 2 Module (36 mm)
• Schutzart: IP20 (Klemmen), IP40 (Frontseite)
• Betriebstemperatur: -25 bis 60 °C
• Technologie: Metalloxid-Varistor (MOV)

Empfehlungen

Für optimalen Schutz installieren Sie dieses SPD im Hauptverteiler. Stellen Sie eine ordnungsgemäße Erdung und Potentialausgleich gemäß den örtlichen Vorschriften sicher. Überprüfen Sie regelmäßig den Statusindikator und ersetzen Sie die Kapsel, wenn die rote Flagge sichtbar ist.
