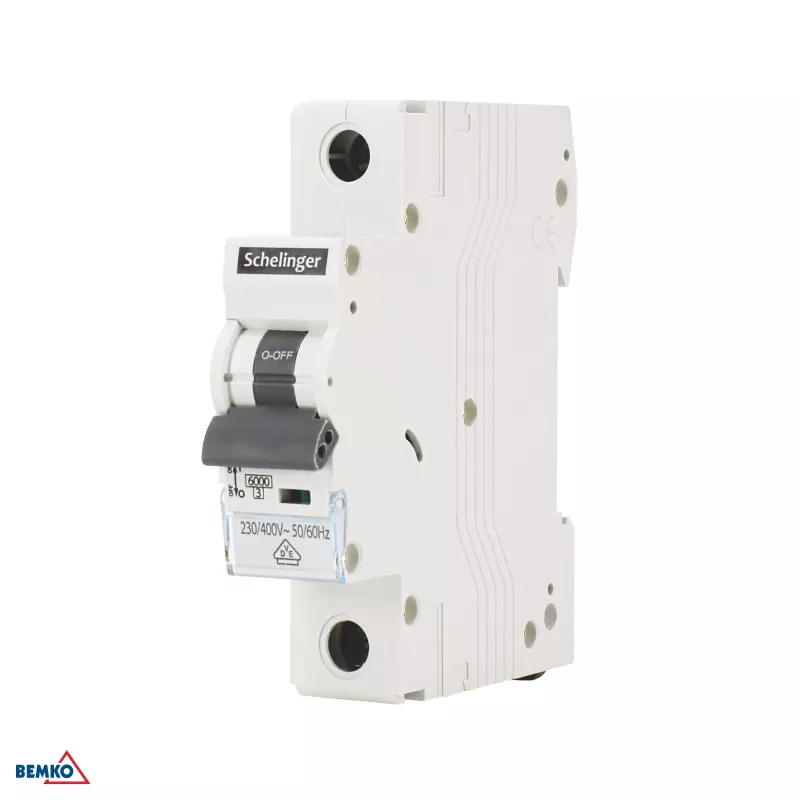

Schelinger A02-G8-1P-B06 6A Einpoliger Leitungsschutzschalter, Typ B, 6kA, DIN-Schiene

Unter den Leitungsschutzschaltern zeichnet sich der Schelinger A02-G8-1P-B06 durch seine VDE-Zertifizierung und sein 6-kA-Schaltvermögen in einem kompakten Einmodul-Design aus. Dieser 1-polige LS-Schalter ist für den zuverlässigen Schutz von Wohn- und leichten Gewerbestromkreisen gegen Überlast und Kurzschluss ausgelegt, mit einem Nennstrom von 6 A und einer Auslösecharakteristik Typ B, die schnell auf moderate Einschaltströme reagiert. Die Schraubklemmen und die Hutschienenmontage ermöglichen eine einfache Installation in Standardverteilern.

Highlights

• Nennstrom: 6 A, einpolig (1P)
• Auslösecharakteristik: Typ B (3-5 In magnetische Auslösung)
• Kurzschluss-Schaltvermögen: 6 kA bei 230 V AC
• Entspricht VDE und EN 60898-1
• Kompakte Breite: 1 Modul (17,5 mm)
• Hutschienenmontage (TH35) für schnelle Installation
• Schraubklemmen für Leiter bis 25 mm²
• Deutliche EIN/AUS-Stellungsanzeige

Im täglichen Einsatz

Dieser LS-Schalter ist ideal zum Schutz von Beleuchtungsstromkreisen, Steckdosen und kleinen Geräten, bei denen ein Nennstrom von 6 A ausreichend ist. Die Typ-B-Kennlinie gewährleistet eine sofortige Auslösung bei Kurzschlüssen, toleriert jedoch normale Einschaltströme von LED-Treibern oder kleinen Motoren. Die robuste Konstruktion unterstützt über 20.000 mechanische Schaltspiele und 10.000 elektrische Zyklen und gewährleistet so eine langfristige Zuverlässigkeit. Der IP20-Klemmen- und IP40-Gehäuseschutz bieten ausreichende Sicherheit für Inneninstallationen.

Technische Daten

• Gerätetyp: Leitungsschutzschalter (LS-Schalter)
• Polzahl: 1P
• Nennstrom: 6 A
• Auslösecharakteristik: Typ B
• Kurzschluss-Schaltvermögen: 6 kA
• Nennspannung (AC): 230 V
• Frequenz: 50/60 Hz
• Montageart: DIN-Schiene (TH35)
• Normen: VDE, EN 60898-1
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse)
• Klemmenquerschnitt: 1-25 mm² (starr/flexibel)
• Elektrische Lebensdauer: ≥ 10.000 Zyklen
• Mechanische Lebensdauer: ≥ 20.000 Zyklen
• Betriebstemperaturbereich: -25°C bis +55°C
• Energiebegrenzungsklasse: Klasse 3
• Anschlussart: Schraubklemmen
• Modulbreite: 1 Modul (17,5 mm)
• Überlastschutz: Ja
• Kurzschlussschutz: Ja
• Anzeige: EIN/AUS-Stellung

Abschließender Hinweis

Für zuverlässigen Leitungsschutz im platzsparenden Format bietet der Schelinger A02-G8-1P-B06 zertifizierte Leistung und einfache Installation – eine praktische Wahl für Elektriker und Schaltschrankbauer.
