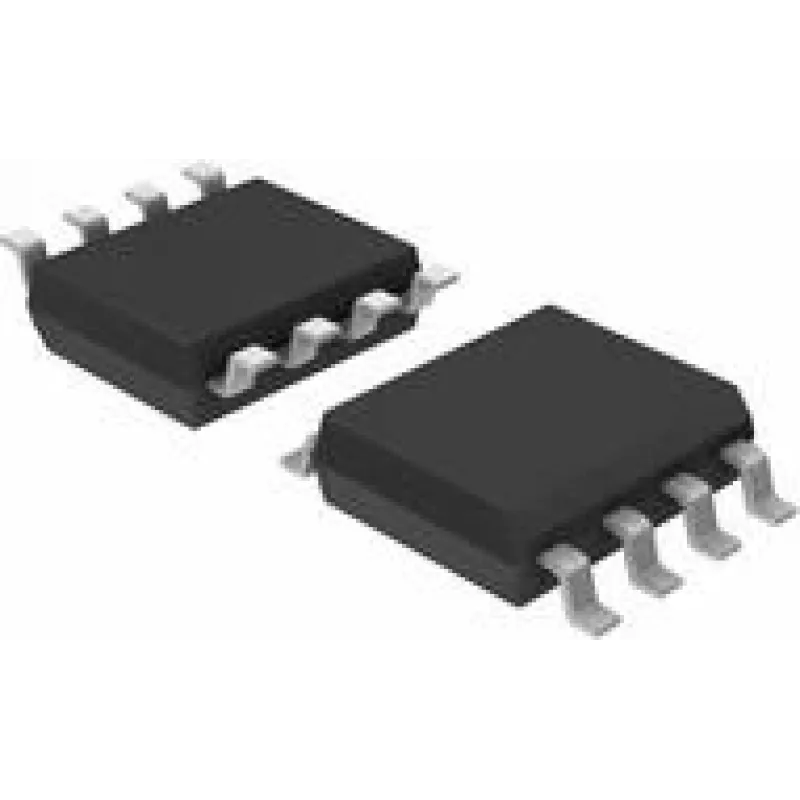

RS-485-Transceiver Texas Instruments SN65HVD1781DR SOIC-8, 1/1 Treiber/Empfänger

Der Texas Instruments SN65HVD1781DR ist ein RS-485-Differenztransceiver im SOIC-8-Gehäuse, der einen Treiber und einen Empfänger integriert. Er ist für halb- oder vollduplexfähige serielle Buskommunikation ausgelegt und liefert eine zuverlässige Differenzsignalübertragung, die für industrielle und eingebettete Datenverbindungen geeignet ist. Die Komponente unterstützt Mehrpunkt-Topologien und Datenübertragung über große Entfernungen mit Störfestigkeit gegenüber Gleichtaktrauschen, wie es in Steuerungs- und Automatisierungssystemen typisch ist.

Vorteile

Der Transceiver bietet eine kompakte SOIC-8-Bauform für die Integration auf Platinenebene und vereint Treiber- und Empfängerfunktion in einem Baustein, um die Anzahl der Komponenten zu reduzieren. Seine Differenzsignalübertragung verbessert die Störfestigkeit und ermöglicht eine zuverlässige Kommunikation über längere Kabelstrecken. Das Gerät ist mit standardmäßigen RS-485-Netzwerken kompatibel und erfüllt die Anforderungen an die industrielle serielle Kommunikation mit vorhersagbaren Empfängerschwellen und Treiberausgangspegeln für Interoperabilität.

Geeignet für

• Industrielle Steuerungsnetzwerke und Verbindungen für speicherprogrammierbare Steuerungen (SPS)
• Eingebettete Systeme, die eine zuverlässige serielle Kommunikation erfordern
• Mehrpunkt-Bustopologien und Sensornetzwerke
• Datenübertragung über große Entfernungen über Twisted-Pair-Verkabelung

Wichtige Spezifikationen

• GehäVerwendung: SOIC-8, oberflächenmontierbar
• Kanalkonfiguration: ein Treiber und ein Empfänger (1/1)
• Schnittstellenstandard: RS-485-Differenzsignalübertragung
• Betriebsart: unterstützt Halbduplex- und Vollduplex-Systeme (abhängig von Busverdrahtung und Richtungssteuerung)
• Signaltyp: Differenzdatenleitungen für verbesserte Gleichtaktunterdrückung
• Typische Anwendungsumgebung: industrielle und eingebettete Datenverbindungen

Verwendung

Platzieren Sie den SOIC-8-Transceiver auf der Leiterplatte gemäß dem empfohlenen Footprint und der Ausrichtung des Herstellers. Verbinden Sie die differenziellen A- und B-Leitungen mit der Busverkabelung (Twisted-Pair) und implementieren Sie geeignete Abschlusswiderstände an den Leitungsenden, um Reflexionen zu minimieren. Stellen Sie eine stabile Versorgungsspannung innerhalb des spezifizierten Bereichs des Geräts bereit und verlegen Sie Masse- und Strompfade so, dass Rauschen reduziert wird. Implementieren Sie für Halbduplex-Betrieb eine Richtungssteuerung über die Freigabe-/Treibersteuerpins des Geräts; verdrahten Sie für Vollduplex-Betrieb separate Treiber- und Empfängerpaare entsprechend. Beachten Sie die empfohlenen Layoutpraktiken für Entkopplungskondensatoren in der Nähe der Stromanschlusspins.
