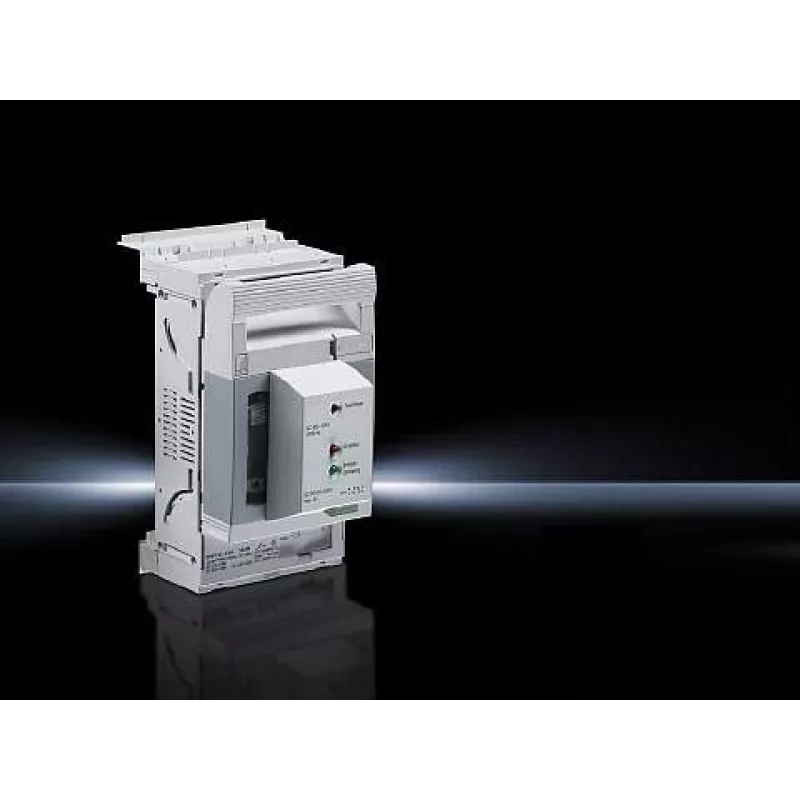

Rittal SV NH Sicherungslasttrennschalter 690V AC 630A 3-polig RiLine60 9343.130

Der Rittal SV NH-Sicherungslasttrennschalter ist ein robustes 3-poliges Schaltgerät, das für sicheres Lastschalten und Sicherungsschutz in Niederspannungs-Verteilersystemen bis 690 V AC entwickelt wurde. Sein Bemessungsstrom von 630 A und die Kompatibilität mit NH00- bis NH3-Sicherungseinsätzen machen ihn zu einer vielseitigen Lösung für anspruchsvolle industrielle Anwendungen. Für die Direktmontage auf dem 60-mm-RiLine60-Sammelschienensystem konzipiert, gewährleistet er eine schnelle Installation und einen hervorragenden elektrischen Kontakt.

Vorteile

Die SV-Serie bietet ein hohes Kurzschluss-Einschaltvermögen von 50 kA Spitzenwert und gewährleistet so einen zuverlässigen Betrieb auch unter Fehlerbedingungen. Das Gehäuse aus glasfaserverstärktem Polyamid bietet hohe mechanische Festigkeit und hervorragende Isoliereigenschaften. Mit der Schutzart IP20 an den Klemmen ist es sicher für den Einsatz in geschlossenen Schaltanlagen. Das Gerät unterstützt Hauptleiterquerschnitte von 2,5 bis 300 mm² und ermöglicht flexible Verdrahtungsoptionen. Die geringe Verlustleistung von 15 W bei Nennstrom trägt zur Energieeffizienz bei. Die Farbe Hellgrau RAL 7035 fügt sich nahtlos in Standard-Elektrogehäuse ein.

Geeignet für

• Industrielle Energieverteilungstafeln und Motorsteuerzentren
• RiLine60-Sammelschienensysteme in Schaltschränken
• Schutz von Transformatoren, Kabeln und Motoren bis 630 A
• Anwendungen, die NH-Sicherungseinsätze der Größe 00 bis 3 erfordern
• Niederspannungs-Schaltgerätekombinationen nach IEC 61439

Hauptspezifikationen

• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsstrom: max. 630 A
• Polzahl: 3
• Kompatible Sicherungsgrößen: NH00, NH1, NH2, NH3
• Bemessungsstoßspannungsfestigkeit: 8 kV
• Bemessungs-Kurzzeitstromfestigkeit: 20 kA (1s)
• Bemessungs-Kurzschluss-Einschaltvermögen: 50 kA Spitzenwert
• Montage: 60-mm-Sammelschienensystem (RiLine60)
• Anschlussquerschnitt: 2,5–300 mm²
• Schutzart: IP20 (Klemmen)
• Normen: IEC 60947-3, VDE 0660 Teil 107
• Material: glasfaserverstärktes Polyamid (PA 6.6)
• Betriebstemperatur: -25 °C bis +55 °C
• Farbe: RAL 7035 (hellgrau)

Empfehlungen

Für optimale Leistung installieren Sie den SV-Sicherungslasttrennschalter in einem gut belüfteten Gehäuse und stellen Sie ein ordnungsgemäßes Drehmoment an den Klemmschrauben sicher. Verwenden Sie nur NH-Sicherungseinsätze, die der ausgewählten Größe und dem Bemessungsstrom entsprechen. Eine regelmäßige Überprüfung der Kontakte und des Sicherungszustands wird empfohlen, um Sicherheit und Zuverlässigkeit zu gewährleisten.
