RF Elements SH-CC-5-90 Netzwerkantenne 10 dBi N-Typ 5,18 - 6,1 GHz

Die RF Elements SH-CC-5-90 ist eine Carrier-Class symmetrische Horn-Netzwerkantenne mit 10 dBi Gewinn, ausgelegt für den Betrieb im 5,18–6,10-GHz-Band. Mit dualer linearer Polarisation, 50 Ω Impedanz und einem N-Typ-Buchsenanschluss unterstützt sie die Verbindung zu einer Vielzahl von Radios mit Anschluss. Die kompakte Metallkonstruktion (ca. 260 × 130 × 160 mm) bietet eine langlebige, wetterfeste Lösung für Sektor- und Punktabdeckung, wo ein stabiler, symmetrischer Strahl und geringe Seitenstrahlung erforderlich sind.

Vorteile

Das symmetrische Horndesign erzeugt einen kreisförmigen, frequenzstabilen Strahl mit praktisch keinen Nebenkeulen, konzentriert die Energie in einem einzigen Hauptstrahl und reduziert die Anfälligkeit für Störungen und Rauschen außerhalb des Sektors. Die Breitbandleistung über 5,18–6,10 GHz erhält einen ausgewogenen Gewinn über das gesamte Band. Das kompakte, robuste Metallgehäuse und der standardisierte N-Typ-Buchsenanschluss gewährleisten eine einfache Integration und langfristige Außenzuverlässigkeit. Die vormontierte Konstruktion vereinfacht die Installation und verkürzt die Einsatzzeit.

Geeignet für

• Sektorabdeckung in Wireless-ISP-Netzwerken
• Standorte mit hoher Dichte und Ko-Lokation, die minimale gegenseitige Interferenzen erfordern
• Radios mit Anschluss und integrierte Systeme im Bereich 5,18–6,10 GHz
• Umgebungen mit hohem Rauschpegel, in denen Nebenkeulenunterdrückung wichtig ist
• Installationen, bei denen eine kompakte Grundfläche und langlebige Hardware benötigt werden

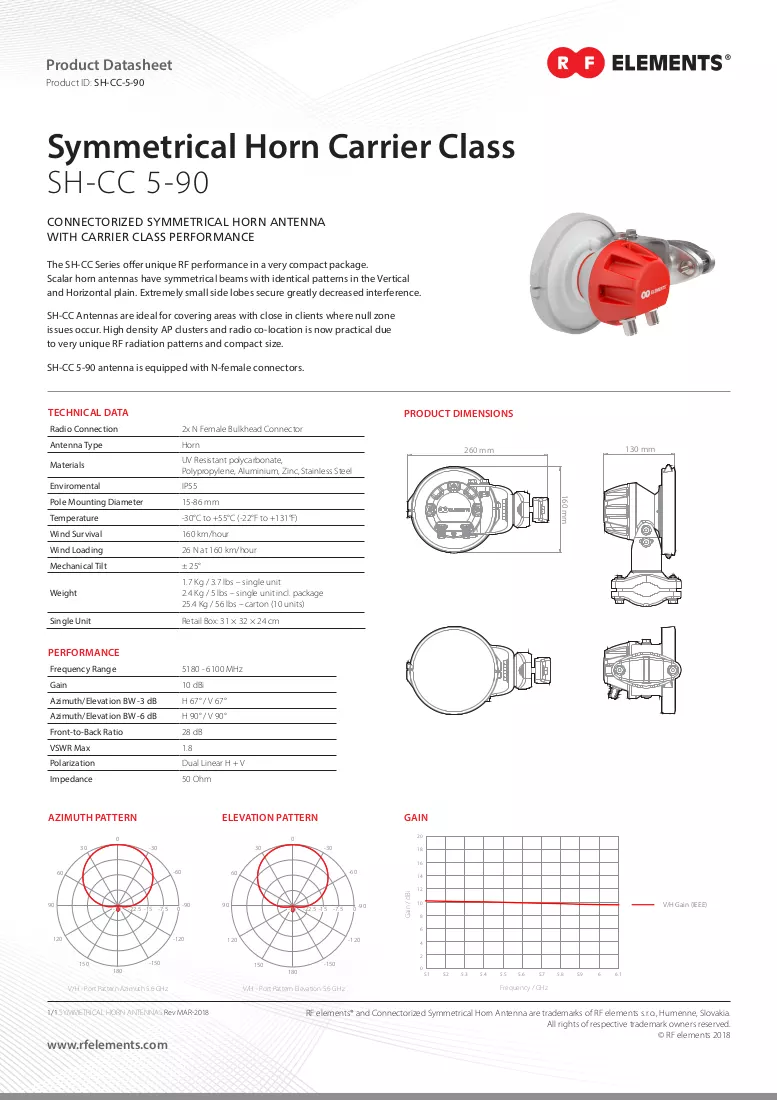

Technische Daten

• Frequenzbereich: 5,18–6,10 GHz
• Gewinn: 10 dBi
• Polarisation: Duale lineare Polarisation
• Impedanz: 50 Ω
• Anschluss: N-Typ-Buchse
• Strahlungsdiagramm: Symmetrisches Horn, kreisförmiger Strahl mit minimalen Nebenkeulen
• Strahlbreitenoptionen: als 90°-Sektormodell ausgelegt (symmetrisches Muster)
• Materialien: Druckguss- / Stanz- / Strangpressaluminiumkomponenten, ABS-Kunststoffteile, Edelstahl-Hardware
• Abmessungen (ca.): 260 mm × 130 mm × 160 mm

Anwendung

Montieren Sie die Antenne mit der mitgelieferten Halterung und Edelstahl-Hardware an einem geeigneten Mast oder Turm; zum endgültigen Festziehen ist nur ein einzelnes gängiges Werkzeug erforderlich. Schließen Sie ein 50-Ω-Koaxialkabel mit passendem N-Typ-Stecker an den N-Typ-Buchsenanschluss der Antenne an und führen Sie das Kabel zum Radio. Richten Sie die Antenne aus, um die gewünschte Sektorabdeckung zu erzielen – nutzen Sie das symmetrische kreisförmige Strahlmuster, um nahegelegene Teilnehmer ohne Nullstellen zu versorgen. Überprüfen Sie die Radioeinstellungen für den Betriebsbereich von 5,18–6,10 GHz und prüfen Sie die Verbindungsqualität nach der Installation. Stellen Sie sicher, dass alle Wetterdichtungen und Kabelverschraubungen richtig sitzen, um die Außenzuverlässigkeit zu gewährleisten.

Empfehlungen

Für beste Ergebnisse in lauten oder überfüllten Bändern positionieren Sie die SH-CC-5-90 so, dass sie ihre minimale Nebenkeulenstrahlung ausnutzt, und verwenden Sie Radios mit N-Typ-Schnittstellen, die kompatibel sind. Planen Sie bei der Bereitstellung mehrerer Sektoren ausreichend Abstand und sorgfältige Ko-Lokation, um die Kapazität zu maximieren und gegenseitige Interferenzen zu minimieren. Überprüfen Sie regelmäßig die Montagehardware und Kabelanschlüsse, um die langfristige Leistung zu erhalten.
