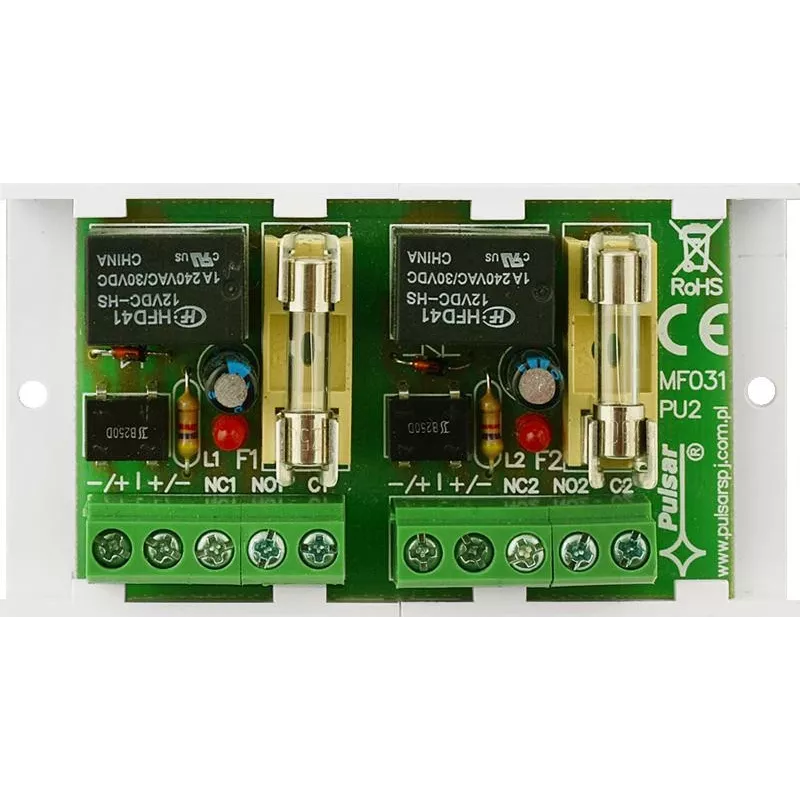

PULSAR AWZ512 Relaismodul 2x SPDT 12V DC

Das PULSAR AWZ512 ist ein kompaktes Relaismodul für Alarmanlagen, Zutrittskontrolle und Automatisierungsanwendungen. Es verfügt über zwei SPDT-Relais mit NO/NC/COM-Kontakten, die jeweils für 1A bei 30V DC oder 50V AC ausgelegt sind. Das Modul wird mit einer nominalen 12V DC-Versorgung (10-16V DC-Bereich) betrieben und verfügt über LED-Anzeigen für den Relaisstatus. Der Triggereingang ist aktiv high (10-16V DC). Montage über Pins oder Klebeband; Schraubklemmen für Anschlüsse.

Vorteile

Zuverlässiges Schalten mit zwei unabhängigen SPDT-Relais; geringer Ruhestrom (10mA); Eingangskurzschlussschutz; kompaktes Design für einfache Integration.

Geeignet für

• Alarmanlagen
• Zutrittskontrolltafeln
• Industrieautomation
• Heimautomatisierungsprojekte

Technische Daten

• Anzahl Relais: 2
• Relais-Typ: SPDT (Single Pole Double Throw)
• Kontaktkonfiguration: NO/NC/COM
• Eingangsspannung (Spule): 10-16V DC
• Nenneingangsspannung: 12V DC
• Stromaufnahme (Ruhezustand): 10mA @ 12V DC
• Stromaufnahme (aktiv): 50mA @ 12V DC (beide Relais EIN)
• Max. Kontaktspannung: 30V DC / 50V AC
• Max. Kontaktstrom: 1A
• Max. Kontaktleistung: 30VA
• Triggereingangsspannung: 10-16V DC
• Triggereingangsstrom: 10mA
• Trigger-Typ: Aktiv high (positive Spannung)
• Anzeigen: 2x LED (Relaisstatus)
• Betriebstemperatur: -10°C bis +40°C
• Montage: Montagepins / Klebeband
• Anschlussart: Schraubklemmen (ARK-Typ)
• Schutzfunktionen: Eingangskurzschlussschutz (über Widerstände)

Empfehlungen

Verwenden Sie ein geregeltes 12V DC-Netzteil. Stellen Sie sicher, dass die Last 1A oder 30VA pro Relais nicht überschreitet. Geeignet für potentialfreies Schalten.
