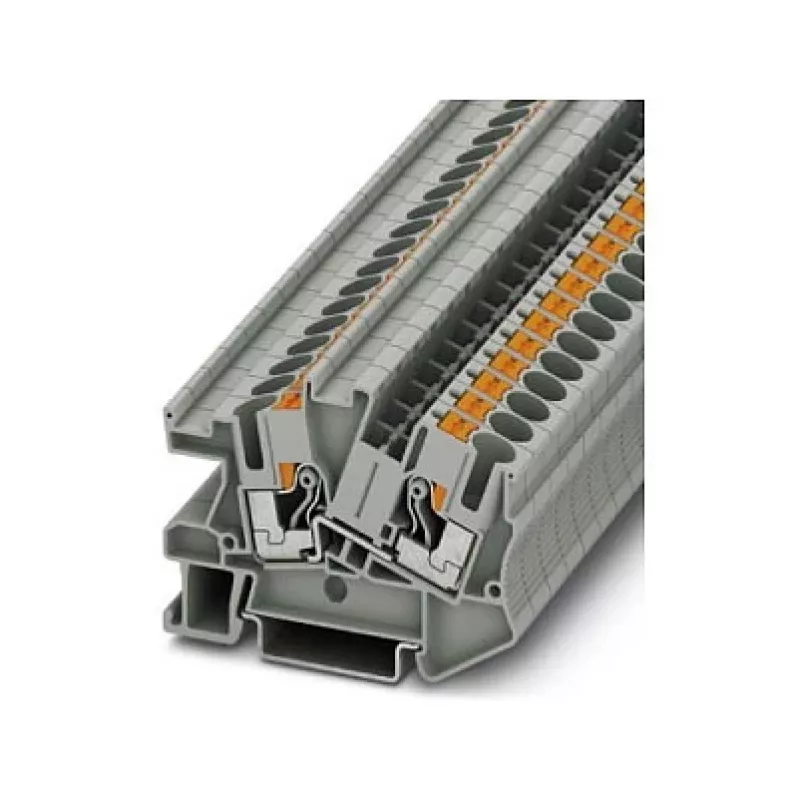

Phoenix Contact PTI 6 Installationsklemme - Push-in, 6 mm², 3-Potenzial, Grau/Blau/Gelb-Grün

Industrieelektriker und Schaltschrankbauer, die an Hutschienenmontagen arbeiten, benötigen oft eine zuverlässige, platzsparende Klemme zur Stromverteilung und Erdung in Schaltschränken. Die Phoenix Contact PTI 6 Installationsklemme erfüllt diese Anforderungen mit Push-in-Anschlusstechnik, die ein schnelles, werkzeugloses Verdrahten von massiven Leitern bis 10 mm² und feindrähtigen Leitern bis 6 mm² ermöglicht. Diese Drei-Potenzial-Klemme bietet separate L-, N- und PE-Anschlüsse in einer kompakten Einheit, reduziert die Verdrahtungszeit und verbessert die Organisation.

Technische Daten

• Anschlusstechnik: Push-in (werkzeuglos für massive Leiter)
• Nennquerschnitt: 6 mm²
• Leiterquerschnittsbereich: 0,5–10 mm² massiv (20–8 AWG), 0,5–6 mm² feindrähtig (20–10 AWG)
• Nennspannung (IEC): 400 V
• Nennstrom (IEC): 41 A
• Anzahl der Potenziale: 3 (L, N, PE)
• Anzahl der Anschlusspunkte: 6 (2 pro Potenzial)
• Befestigungsart: Hutschiene NS 35/7,5 oder NS 35/15
• Isolierstoff: Polyamid (PA), Brennbarkeitsklasse UL 94 V0
• Betriebstemperatur: -60 °C bis 105 °C
• Abisolierlänge: 10–12 mm
• Bemessungsstoßspannung: 6 kV
• Verschmutzungsgrad: 3
• Farbkodierung: Grau (L), Blau (N), Gelb/Grün (PE)

Warum diese Klemme wählen

Die PTI 6 reduziert die Installationszeit durch Push-in-Anschlüsse, die für massive Drähte kein Spezialwerkzeug erfordern, während sie dennoch feindrähtige Leiter mit Aderendhülsen akzeptiert. Das kompakte Drei-Potenzial-Design spart Platz auf der Hutschiene im Vergleich zu separaten Durchgangsklemmen, und der integrierte PE-Anschluss gewährleistet eine sichere Erdung ohne zusätzliche Komponenten. Das Polyamidgehäuse ist halogenfrei und selbstverlöschend und erfüllt strenge Brandschutzanforderungen in industriellen Umgebungen.

Ideale Anwendungsfälle

• Stromverteilung in Schalttafeln und im Maschinenbau
• Gebäudeinstallation für Beleuchtungs- und Steckdosenstromkreise
• Motorsteuerzentralen und HLK-Systeme
• Nachrüstprojekte, die eine schnelle, wartungsfreundliche Verdrahtung erfordern

Gut zu wissen

Bei feindrähtigen Leitern ohne Aderendhülsen wird ein Schraubendreher benötigt, um die Push-in-Feder zu öffnen. Die Klemme ist für den Einsatz in Umgebungen mit Verschmutzungsgrad 3 ausgelegt und eignet sich daher für industrielle Umgebungen mit leitfähigem Staub oder gelegentlicher Kondensation. Sie ist Teil der Phoenix Contact PTI-Serie, die ein breites Zubehörsortiment wie Endabdeckungen und Markierungsschilder bietet.
