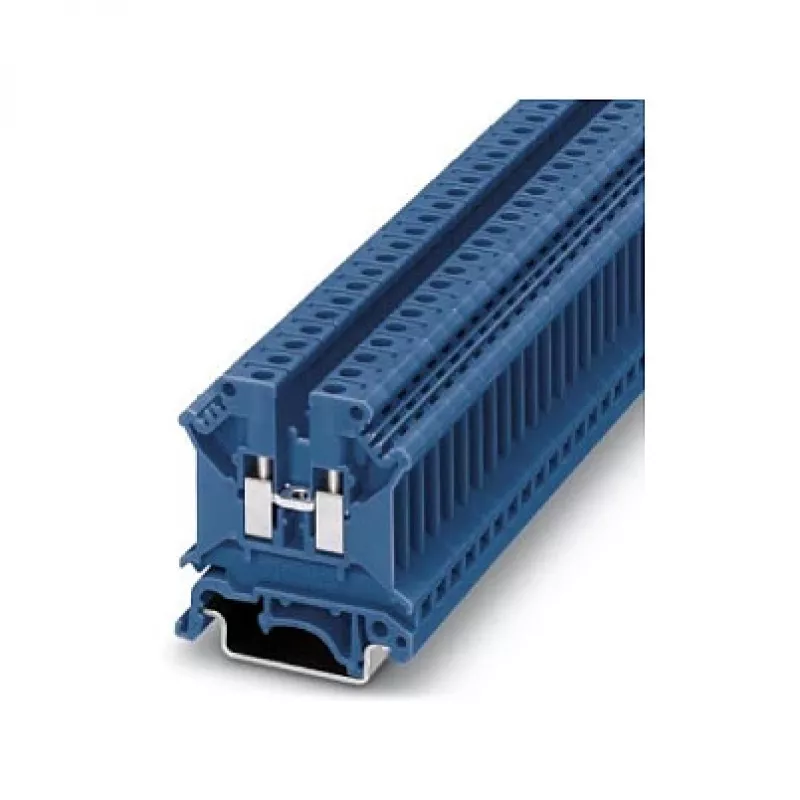

Phoenix 3004388 UK 5 N BU Durchgangsklemme, Schraubanschluss, 6 mm², 800 V, 41 A, Blau

Bemessen für 41 A und 800 V IEC, bewältigt die Phoenix 3004388 UK 5 N BU Durchgangsklemme anspruchsvolle industrielle Verdrahtung mit einem Nennquerschnitt von 6 mm². Ihr Schraubanschluss und das kompakte DIN-Schienen-Design machen sie zu einer zuverlässigen Wahl für Schaltschränke und Verteilerkästen.

Überblick

Die Phoenix 3004388 UK 5 N BU ist eine einstöckige Durchgangsklemme, die für sichere Verbindungen mit hohen Strömen entwickelt wurde. Mit einem Nennquerschnitt von 6 mm² und Unterstützung für massive Leiter bis 6 mm² (feindrähtig bis 4 mm²) bietet sie eine breite Kompatibilität für verschiedene Verdrahtungen. Der Schraubanschluss mit M3-Gewinde und einem Anzugsdrehmoment von 0,6–0,8 Nm gewährleistet eine vibrationsfeste, wartungsfreie Verbindung. Die Montage auf Standard-DIN-Schienen (NS 35/7,5 oder NS 35/15) ermöglicht eine schnelle Installation in jedem Gehäuse.

Was hervorsticht

• Hohe Strombelastbarkeit: 41 A IEC (40 A UL/CSA) für die Energieverteilung.
• Großer Leiterquerschnittsbereich: 0,2–6 mm² massiv, 0,2–4 mm² feindrähtig, 24–10 AWG.
• Robustes Polyamidgehäuse mit UL-94-V0-Brandschutzklasse.
• Betriebstemperatur von -60 °C bis 105 °C für raue Umgebungen.
• Blaue Farbe zur einfachen Stromkreisidentifikation.

Technische Details

• Anschlussart: Schraubanschluss
• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Nennquerschnitt: 6 mm²
• Nennspannung: 800 V (IEC), 600 V (UL/CSA)
• Nennstrom: 41 A (IEC), 40 A (UL/CSA)
• Leiterquerschnitt (massiv): 0,2–6 mm²
• Leiterquerschnitt (feindrähtig): 0,2–4 mm²
• AWG-Bereich: 24–10
• Isoliermaterial: Polyamid (PA)
• Farbe: Blau
• Befestigungsart: DIN-Schiene (NS 35/7,5, NS 35/15)
• Abisolierlänge: 9 mm
• Gewinde: M3
• Anzugsdrehmoment: 0,6–0,8 Nm
• Betriebstemperatur: -60 °C bis 105 °C
• Brandschutzklasse: UL 94 V0
• Verschmutzungsgrad: 3

Unser Fazit

Die Phoenix 3004388 UK 5 N BU bietet zuverlässige Durchgangsverbindungen mit hohem Strom in einem kompakten, DIN-Schienen-montierbaren Gehäuse. Ihre breite Leiterkompatibilität und robuste Konstruktion machen sie zu einer soliden Wahl für industrielle Steuerungs- und Energieverteilungsanwendungen.
