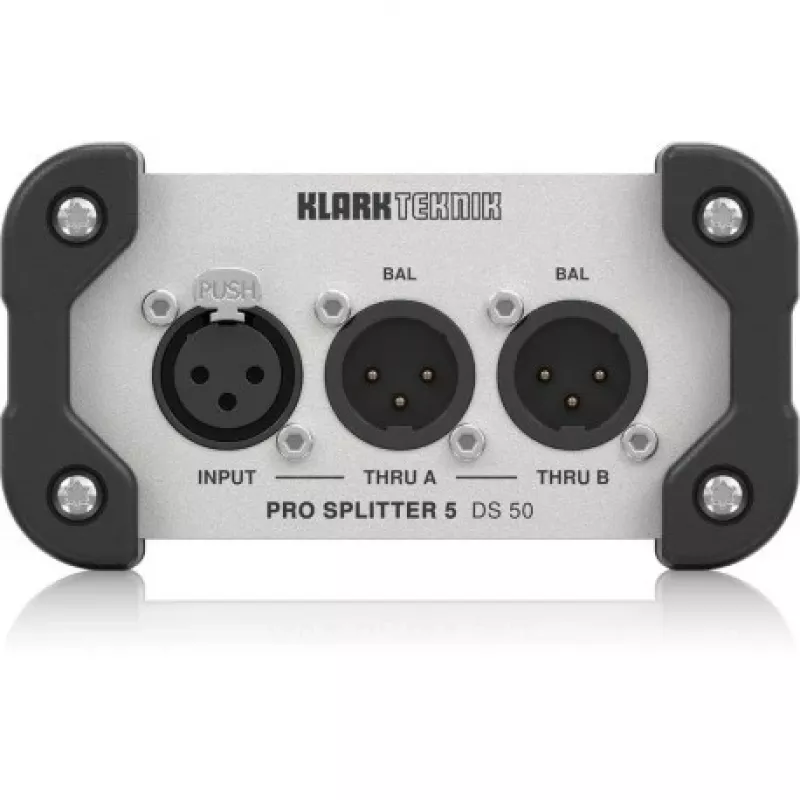

Passiver Splitter Klark Teknik DS 50 5-Kanal

Der passive Splitter Klark Teknik DS 50 5-Kanal ist eine passive Audioverteilungseinheit, die ein einzelnes Eingangssignal auf fünf isolierte Ausgänge aufteilt, ohne dass eine Stromversorgung erforderlich ist. Konzipiert für Situationen, in denen eine passive Aufteilung bevorzugt wird, bietet das Gerät eine einfache und zuverlässige Methode zur Verteilung von Line-Pegel-Signalen für Monitoring, Mehrzonenverteilung oder parallele Zuspielungen zu verschiedenen Geräten, wobei die Signalintegrität durch Trenntransformatoren gewährleistet wird.

Vorteile

Das passive Design macht eine externe Stromversorgung überflüssig und verringert so die Installationskomplexität und mögliche Fehlerquellen. Die Transformatorisolierung an den Ausgängen minimiert Brummschleifen und sorgt für eine Trennung zwischen den angeschlossenen Geräten. Die kompakte mechanische Konstruktion und die übersichtliche Ein-/Ausgangsführung erleichtern die Integration in Live-Beschallungssysteme, Studio-Setups oder Festinstallationen, bei denen eine einzelne Quelle mehrere Ziele speisen muss.

Geeignet für

• Live-Beschallungssysteme, die mehrere Zuspielungen von einer Quelle benötigen
• Studio-Monitoring, bei dem ein einzelner Ausgang auf mehrere Monitore oder Prozessoren geführt werden muss
• Festinstallationen und Mehrraum-Audioverteilung
• Temporäre Event-Rigs und Proberäume, die eine schnelle Signalaufteilung benötigen

Wichtige Spezifikationen

• Passive Splitter-Topologie mit einem Eingang und fünf Ausgängen
• Transformatorisolierte Ausgänge zur Reduzierung von Brummschleifengeräuschen
• Geeignet für Line-Pegel-Audiosignale
• Robustes, kompaktes Gehäuse für Rack- oder Bühneneinsatz
• Symmetrischer Eingang und Ausgänge (sofern zutreffend) für verbesserte Störunterdrückung

Bedienungsanleitung

Verbinden Sie das Quellgerät über ein geeignetes symmetrisches oder unsymmetrisches Kabel mit dem Eingang. Führen Sie jeden der fünf Ausgänge mit Kabeln, die dem Eingangstyp der Zielgeräte entsprechen, zu den Zielgeräten. Ein Stromanschluss ist nicht erforderlich. Überprüfen Sie die Pegel an jedem Ziel und passen Sie gegebenenfalls den Quellausgangspegel an, um Übersteuerung zu vermeiden. Vorhandene Ground-Lift- oder Isolationsfunktionen können während des Tests zur Beseitigung von Brummen oder Summen verwendet werden.
