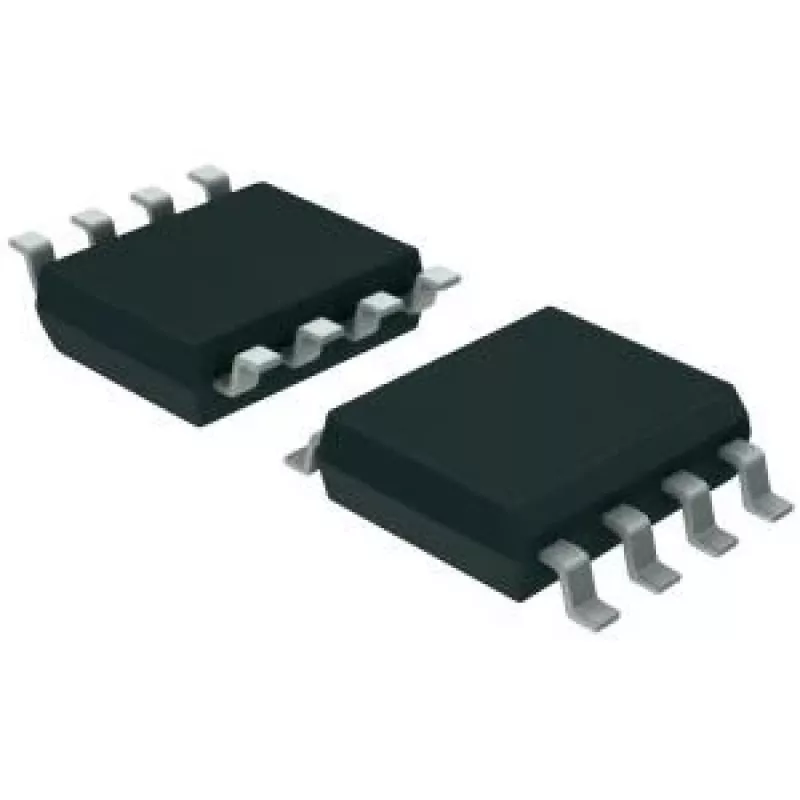

Operations-/Differenzverstärker Texas Instruments INA145UA im SOIC-8-Gehäuse

Texas Instruments INA145UA ist eine lineare integrierte Schaltung, die als Operations- und Differenzverstärker in einem SOIC-8-Gehäuse fungiert. Sie ist für präzise Differenzsignalverstärkung und analoge Signalkonditionierung in Anwendungen konzipiert, die eine stabile Verstärkung und genaue Eingangsverarbeitung erfordern. Das Bauteil integriert eine Differenzverstärkertopologie, die sich für Sensorschnittstellen, Instrumentierung und Datenerfassungs-Frontends eignet, bei denen die Umwandlung kleiner Differenzsignale und die Unterdrückung von Gleichtaktspannungen wichtig sind.

Vorteile

Der INA145UA bietet präzise Differenzverstärkung mit vorhersagbarem Verhalten unter typischen Betriebsbedingungen. Sein oberflächenmontierbares SOIC-8-Gehäuse ermöglicht eine kompakte Stellfläche für PCB-Designs und gewährleistet gleichzeitig eine thermische Leistung, die für industrielle und kommerzielle Standardanwendungen geeignet ist. Die Architektur des Verstärkers unterstützt die genaue Verarbeitung von Differenzeingängen und trägt dazu bei, den Einfluss von Gleichtaktsignalen zu reduzieren, was das Frontend-Design für Sensoren und Messschaltungen vereinfacht.

Geeignet für

• Sensorsignalkonditionierung (Dehnungsmessstreifen, Brückensensoren, Thermoelemente mit Differenzstufen)
• Instrumentenverstärker und medizinische oder Labormess-Frontends
• Datenerfassung und ADC-Eingangspufferung mit Differenzquellen
• Präzisionsdifferenzmessung und Verstärkung von Signalen mit niedrigem Pegel

Wichtige Spezifikationen

• Funktion: Operations- und Differenzverstärker für präzise analoge Signalverarbeitung
• Gehäusetyp: SOIC-8-Oberflächenmontagegehäuse, geeignet für die PCB-Bestückung
• Topologie: Differenzeingangsarchitektur zur Unterdrückung von Gleichtaktspannungen
• Anwendungsbereich: Sensorschnittstellen, Instrumentierung, Datenerfassungs-Frontends
• Typische Verwendung: Differenzverstärkungsstufen und Eingangskonditionierung für ADCs und Messsysteme

Verwendung

Integrieren Sie den INA145UA in das analoge Frontend auf einer Leiterplatte und befolgen Sie dabei die empfohlenen Layout-Praktiken für Differenzverstärker: Platzieren Sie Bypass-Kondensatoren in der Nähe der Stromanschlüsse, führen Sie die differenziellen Eingangsleiterbahnen als angepasste Paare und halten Sie verrauschte digitale Leiterbahnen vom Verstärker und den Eingängen fern. Konfigurieren Sie externe Widerstände und ein erforderliches Offset- oder Verstärkungsnetzwerk gemäß dem Schaltungsdesign, um die gewünschte Verstärkung und Gleichtaktunterdrückung zu erreichen. Überprüfen Sie die Versorgungsspannung und den Eingangsgleichtaktbereich im System, um einen ordnungsgemäßen linearen Betrieb sicherzustellen.

Empfehlungen

Verwenden Sie für eine zuverlässige Leistung rauscharme Präzisionswiderstände bei der Einstellung der Verstärkung, sorgen Sie für eine ausreichende Entkopplung der Versorgungsschienen und stellen Sie eine symmetrische Führung der Differenzeingänge sicher. Platzieren Sie den INA145UA in Messsystemen nahe am Sensor oder an der Quelle, um Störungen zu minimieren und die Signalintegrität zu bewahren.
