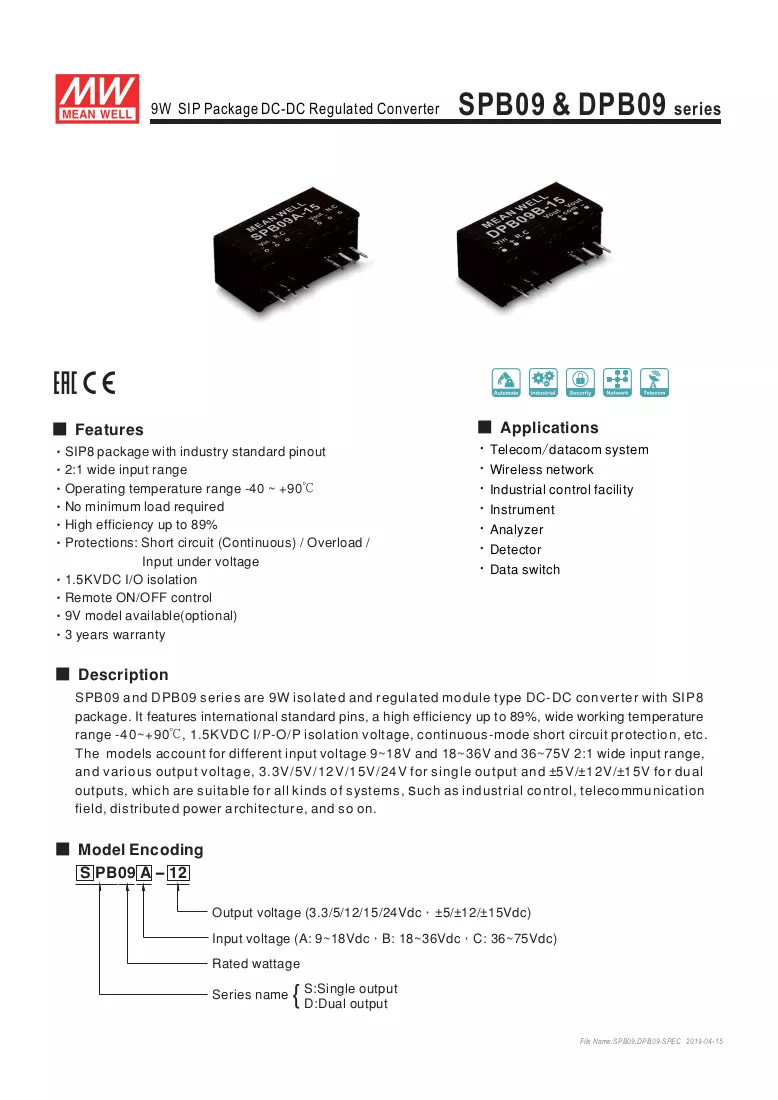

Netzteil/Wandler Mean Well SPB09C-24, 9 W, Eingang 36–75 V, Ausgang 24 V, RoHS, 24 mm Tiefe

Mean Well SPB09C-24 ist ein kompakter geregelter DC-DC-Wandler für die Leiterplattenmontage, wenn eine stabile 24-V-Versorgung aus einer Gleichspannungsquelle mit höherer Spannung benötigt wird. Das Modul akzeptiert einen weiten Eingangsbereich von 36–75 V DC und liefert einen einzelnen festen 24-V-Ausgang mit 0,375 A (9 W). Im SIP-Durchsteckgehäuse mit nur 24 mm Tiefe und sehr geringem Gewicht eignet es sich für platzbeschränkte Industrie- und Embedded-Systeme, die eine zuverlässige isolierte DC-DC-Wandlung und eine Ein/Aus-Steuerungsoption benötigen.

Vorteile

Der Wandler liefert einen geregelten 24-V-Ausgang mit einem weiten Eingangsfenster und ermöglicht den Einsatz mit verschiedenen Batterie- und Industriestromversorgungsspannungen. Sein kleines SIP-Durchsteckgehäuse und die 24 mm Tiefe erleichtern die Integration auf dicht bestückten Leiterplatten. Das Gerät verfügt über eine Fern-Ein/Aus-Funktion für das Power-Management auf Systemebene und erfüllt die RoHS-Anforderungen zur Reduzierung gefährlicher Stoffe. Geringer Stromverbrauch und stabiler Ausgang machen es für den Dauerbetrieb in Niedrigstromanwendungen geeignet.

Geeignet für

• Embedded-Steuerplatinen und Industrieautomationsmodule
• Telekommunikations- und Netzwerkausrüstung mit höheren DC-Versorgungsschienen
• Batteriebetriebene Systeme und Fahrzeuge, die 36–75 V Eingänge bereitstellen
• Signalkonditionierung und Sensorstromversorgung, wenn eine geregelte 24 V benötigt wird

Wichtige Spezifikationen

• Funktion: Geregelter DC-DC-Wandler, Abwärtsschaltung auf festen 24-V-Ausgang
• Ausgangsleistung: 9 W (24 V bei 0,375 A)
• Eingangsspannungsbereich: 36–75 V DC (Weitbereichseingang)
• Gehäuseart: SIP-Durchsteckgehäuse für Leiterplattenmontage
• Tiefe: 24 mm
• Steuerung: Fern-Ein/Aus-Steuer-Pin
• Konformität: RoHS-konform

Anwendung

Montieren Sie das SIP-Durchsteckmodul auf der Leiterplatte gemäß den empfohlenen Footprint-Vorgaben des Herstellers und stellen Sie die korrekte Polarität der Eingangs- und Ausgangsanschlüsse sicher. Versorgen Sie das Modul mit der angegebenen Eingangsspannung innerhalb von 36–75 V DC und überprüfen Sie, ob die Last 0,375 A bei 24 V nicht überschreitet. Verwenden Sie den Fern-Ein/Aus-Pin gemäß den im technischen Datenblatt spezifizierten Steuerlogikpegeln, um den Ausgang bei Bedarf ein- oder auszuschalten. Stellen Sie einen ausreichenden Abstand und thermische Berücksichtigung auf der Leiterplatte für den Dauerbetrieb bei Nennleistung sicher.

Empfehlungen

Verwenden Sie kurze, niederohmige Leiterbahnen für die Eingangs- und Ausgangsverbindungen und platzieren Sie Eingangs-Stützkondensatoren nahe am Modul, um Rauschen zu minimieren. Wenn Sie das Modul in Systeme mit Batterie- oder Fahrzeugversorgung integrieren, fügen Sie am Eingang einen Transientenschutz wie TVS-Dioden oder Sicherungen hinzu, um vor Überspannungen zu schützen. Überprüfen Sie das thermische Verhalten unter Ihrer spezifischen Last und Umgebungsbedingungen und erwägen Sie eine erzwungene Luftströmung oder zusätzliche Wärmeableitung, wenn nahe der maximalen Last betrieben wird.
