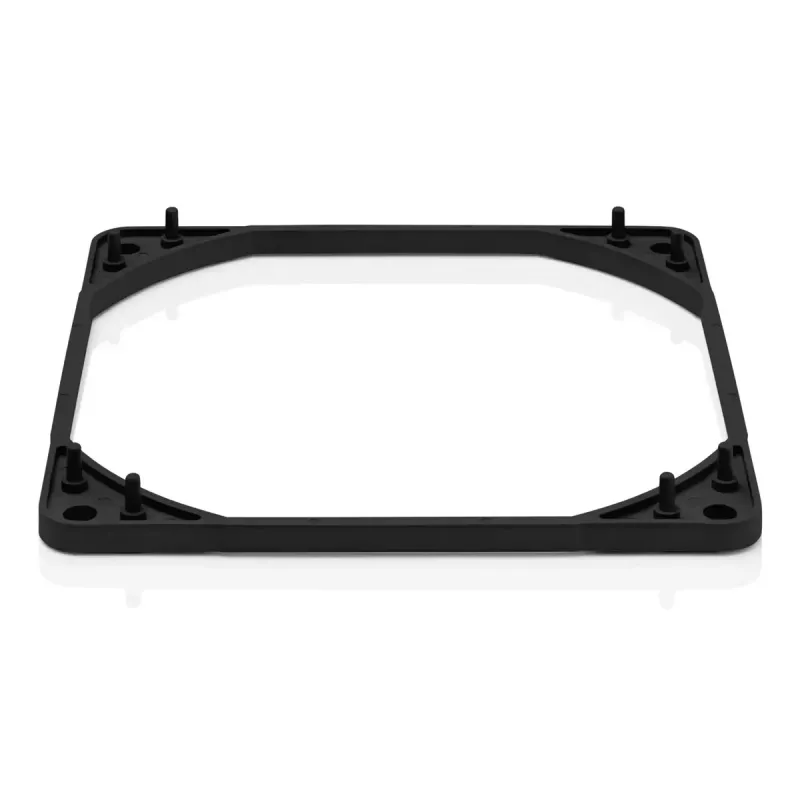

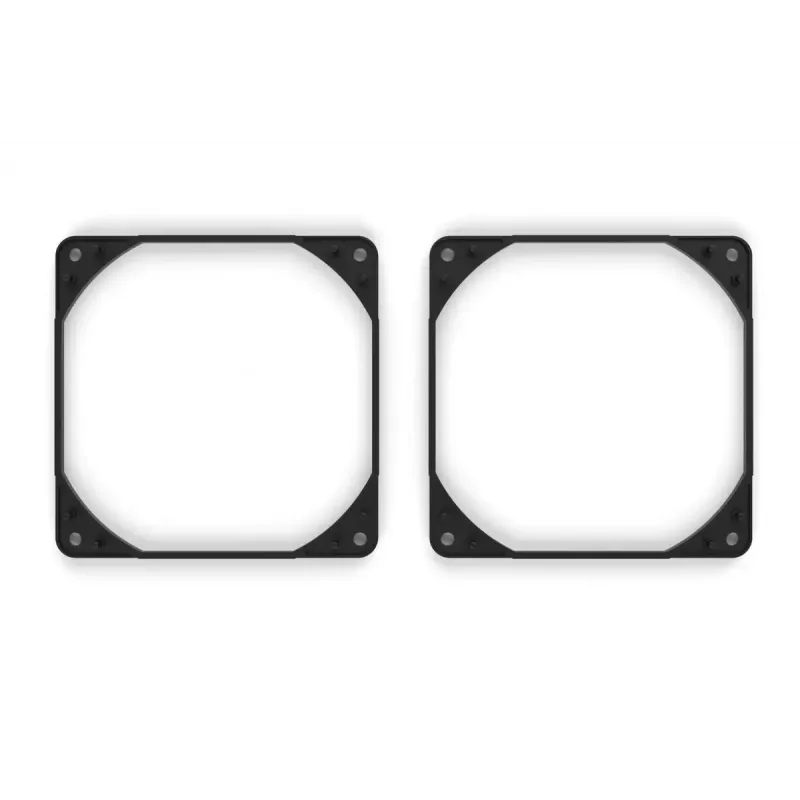

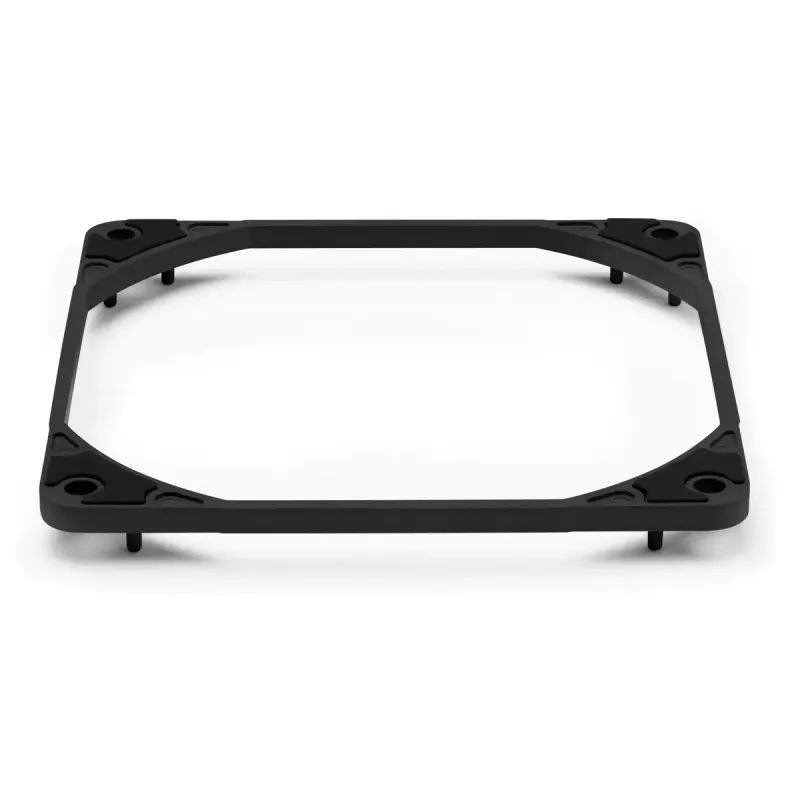

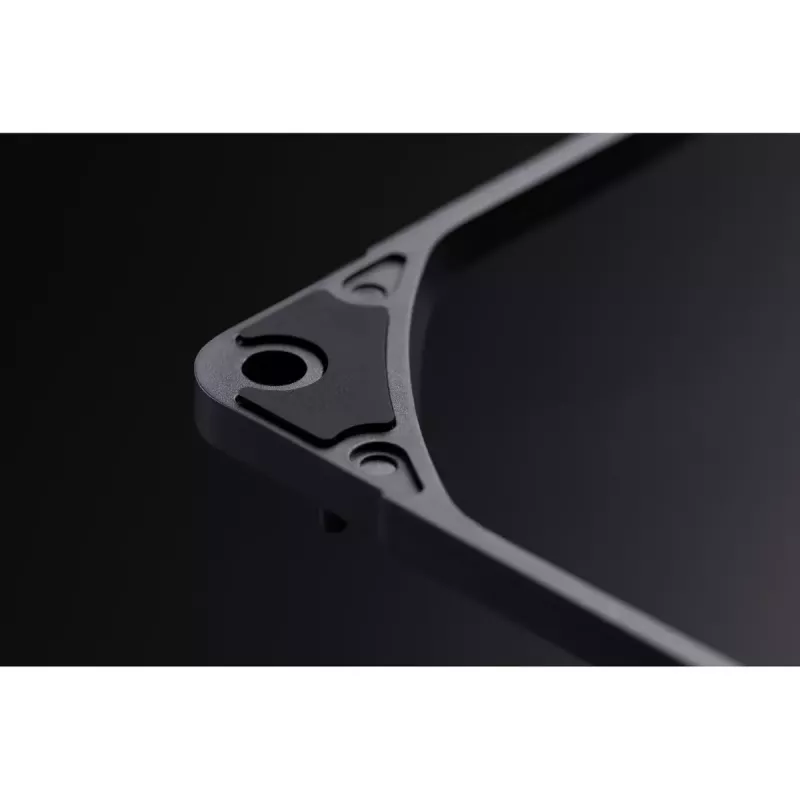

Montagesatz Noctua NA-IS1-12 SX2 Schwarz 2 Stück

Der Noctua NA-IS1-12 Sx2 ist ein Set aus zwei 5 mm dicken Einlass-Abstandsrahmen für Noctua 120x25 mm Lüfter (chromax.Schwarz). Diese Abstandshalter wurden für Saug- oder „Pull“-Konfigurationen entwickelt, bei denen der Lüfter Luft durch Gitter, Lochplatten, Mesh-Panels, Filter oder Radiatoren ansaugt, und versetzen den Lüfter vom Hindernis, um Einlassturbulenzen zu reduzieren. Durch die Verringerung der Luftstromstörung am Einlass kann der NA-IS1 die Luftstromeffizienz verbessern und oft die Gesamtgeräuschentwicklung senken, wodurch der Lüfter leiser und angenehmer klingt. Das Kit ersetzt die serienmäßigen NA-AVP1-Antivibrationspads des Lüfters und ist mit allen aktuellen Noctua 120x25 mm Lüftern mit quadratischem Rahmen kompatibel. Das Sx2-Paket enthält Abstandsrahmen, Antivibrationshalterungen, selbstschneidende Lüfterschrauben sowie sowohl M3- als auch UNC 6-32-Radiatorenschrauben für eine einfache Installation.

Vorteile

Das Versetzen des Lüfters von Einlasshindernissen reduziert Turbulenzen am Einlass, was je nach Lüftermodell und Aufbau sowohl zu einer verbesserten Luftstromleistung als auch zu geringeren Geräuschemissionen führen kann. Die Abstandsrahmen sind mit den aktuellen Noctua 120x25 mm Lüftern mit quadratischem Rahmen kompatibel und werden mit Antivibrationshalterungen und passenden Schrauben für die Gehäuse- oder Radiatorenmontage geliefert, was eine werkzeuglose, vibrationsresistente Installation in vielen Gehäuselüfteranwendungen ermöglicht.

Geeignet für

• 120x25 mm Noctua Einlasslüfter mit quadratischem Rahmen (z. B. NF-A12x25, NF-F12, NF-P12 redux, NF-S12A)
• Front- oder andere Einlasslüfterpositionen im Gehäuse, bei denen Luft durch Gitter, Filter oder Lochbleche angesaugt wird
• 240 mm oder ähnliche Radiatoren in Einlassausrichtung (erfordert die Auswahl des passenden Radiatorenschraubengewindes)

Wichtige Spezifikationen

• Set: NA-IS1-12 Sx2 (2 Einlass-Abstandsrahmen)
• Dicke: je 5 mm
• Kompatibilität: aktuelle Noctua 120x25 mm Lüfter mit quadratischem Rahmen (nicht kompatibel mit 120x15 mm schlank-Modellen oder nicht-quadratischen Rahmen)
• Lieferumfang: 2 Abstandsrahmen, 8 NA-AV3 Antivibrationshalterungen, 8 lange selbstschneidende Lüfterschrauben, 8 M3 Radiatorenschrauben (35 mm), 8 UNC 6-32 Radiatorenschrauben (35 mm)
• Farbe/Variante: chromax.Schwarz
• MPN/EAN: NA-IS1-12 chromax.Schwarz Sx2 / 9010018201451

Verwendung

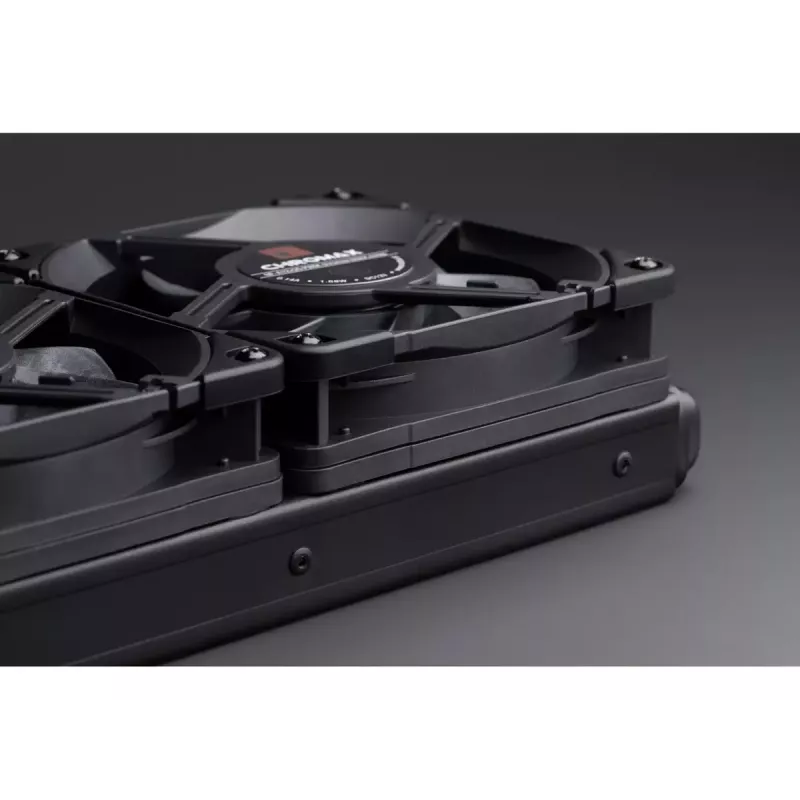

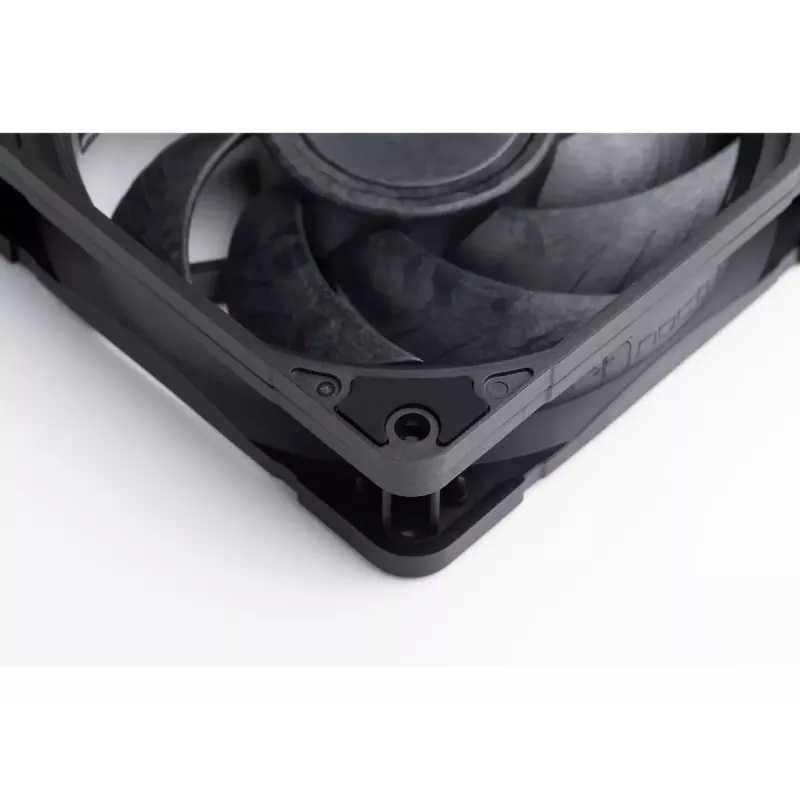

Bei der Gehäuseeinlassmontage positionieren Sie den Abstandsrahmen zwischen Lüfter und Gehäusewand, sodass der Abstandsrahmen den Lüfter um 5 mm vom Hindernis versetzt. Führen Sie die mitgelieferten NA-AV3 Silikon-Antivibrationshalterungen oder die langen selbstschneidenden Schrauben durch die Löcher des Abstandsrahmens und befestigen Sie sie am Lüfter, um den Abstandsrahmen zwischen Lüfter und Wand einzuklemmen. Wählen Sie bei der Radiatorenmontage die passenden Radiatorenschrauben (M3 oder UNC 6-32) und befestigen Sie Lüfter, Abstandsrahmen und Radiator mit den mitgelieferten 35 mm Schrauben zusammen. Ersetzen Sie bei Bedarf die Originalen NA-AVP1-Pads des Lüfters durch die NA-IS1-Abstandsrahmen.

Empfehlungen

Einlassturbulenzen variieren je nach Lüftermodell, Gitterform, Mesh-Muster, Lüftergeschwindigkeit und Gesamtströmungswiderstand; Ergebnisse können nicht garantiert werden. Testen Sie im Zweifelsfall, indem Sie den Lüfter zuerst ohne Abstand und dann mit 5 mm Abstand halten, um die erwartete Verbesserung abzuschätzen. In seltenen Fällen (z. B. bei bestimmten Schlitzgittern) können Abstandsrahmen möglicherweise nicht helfen oder die Ergebnisse sogar verschlechtern.
