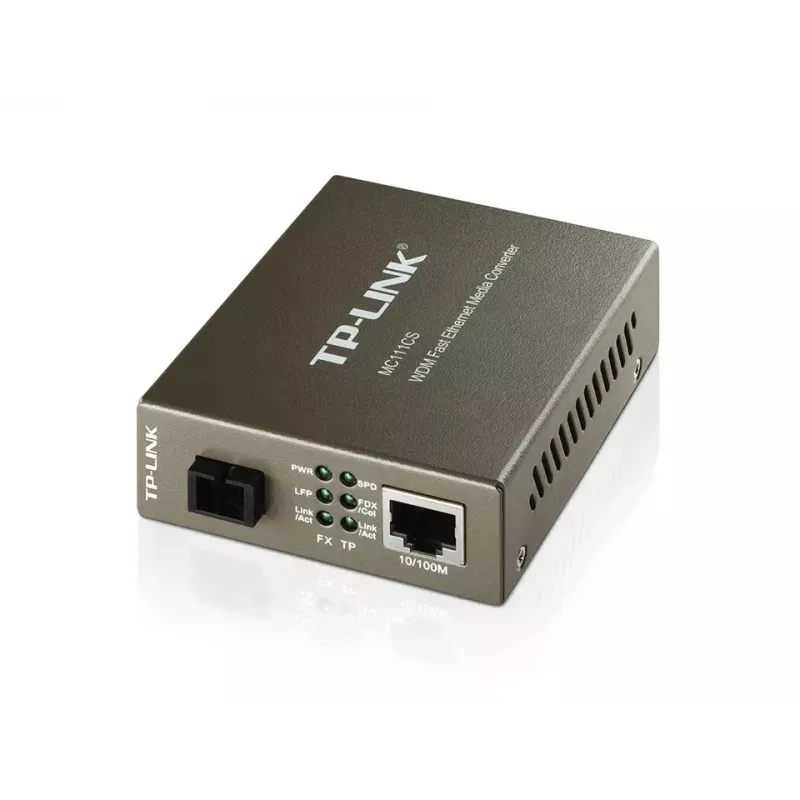

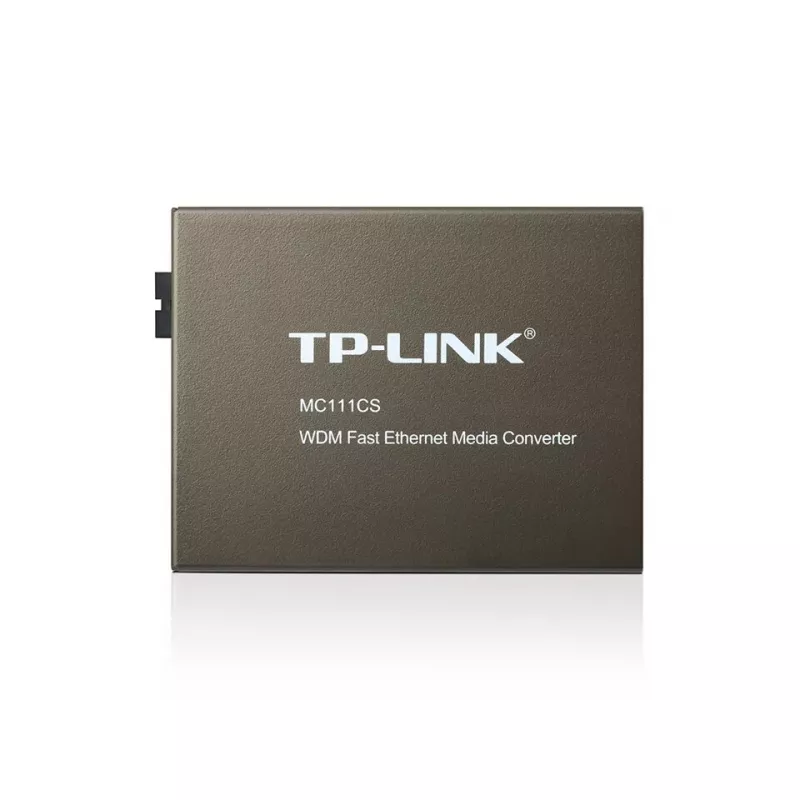

Media Converter TP-Link MC111CS 10/100Mbps

Der TP-Link MC111CS ist ein WDM-Medienkonverter, der zwischen 100BASE-FX Singlemode-Glasfaser und 100BASE-TX Kupfer-Ethernet umwandelt. Er entspricht den IEEE 802.3u-Standards, verwendet einen SC-Stecker und unterstützt den Langwellen-Laserbetrieb (LX) bei 1550 nm für die Übertragung und 1310 nm für den Empfang, wodurch eine Einzelfaser-Sende-/Empfangsverbindung ermöglicht und der Kabelbedarf reduziert wird. Das Gerät unterstützt die volle Leitungsgeschwindigkeit für 10/100 Mbps Ethernet und kann über Singlemode-Glasfaserstrecken bis zu 20 km betrieben werden. Das Gerät verfügt über Front-LEDs für Strom- und Link-/Aktivitätsstatus und kann als eigenständiges Gerät oder in einem TP-LINK 19"-Chassis montiert werden.

Vorteile

Der MC111CS reduziert die Glasfaserverkabelung durch die Verwendung von WDM zum Senden und Empfangen auf einer einzigen Singlemode-Faser und senkt so die Installationskosten. Er entspricht IEEE 802.3u für zuverlässige 10/100Base-TX- und 100Base-FX-Verbindungen und bietet Auto-MDI/MDI-X und Auto-Aushandlung am TX-Port für eine vereinfachte Verbindung zu Ethernet-Geräten. Geringer Stromverbrauch und LED-Anzeigen ermöglichen eine einfache Statusüberwachung.

Geeignet für (Aufgaben / Anwendungsfälle)

• Erweiterung von Ethernet-Netzwerken über Singlemode-Glasfaserstrecken bis zu 20 km
• Verbindung entfernter Netzwerksegmente, wenn die Kosten oder der Weg für Glasfaserkabel begrenzt sind
• Integration von Glasfaseranschlüssen mit vorhandener 10/100Base-TX-Kupferausrüstung
• Eigenständige Medienkonvertierung oder Installation in einem TP-LINK 19"-Chassis

Wichtige Spezifikationen

• Modell: TP-Link MC111CS (MPN: MC111CS, EAN: 6935364030414)
• Standards: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Glasfasertyp: Singlemode, SC-Stecker
• Wellenlänge: Tx 1550 nm / Rx 1310 nm (WDM)
• Maximale Übertragungsentfernung: bis zu 20.000 m (20 km)
• Ethernet-Ports: 1 × RJ-45 (10/100 Mbps) mit Auto-MDI/MDI-X, Auto-Aushandlung
• Maximale Datenübertragungsrate (Gerätespezifikation): bis zu 1000 Mbit/s
• Stromverbrauch: max. 1,23 W
• Anzeigen: Front-LEDs für Strom und Link-/Aktivität
• Zertifizierungen: FCC, CE

Verwendung

Installieren Sie den MC111CS als eigenständiges Gerät oder setzen Sie ihn in ein kompatibles TP-LINK 19"-Chassis ein. Verbinden Sie den RJ-45-TX-Port mit Ihrem Switch oder Router; der TX-Port unterstützt Auto-MDI/MDI-X und Auto-Aushandlung. Verwenden Sie ein Singlemode-SC-Glasfaserkabel, um den Glasfaserport mit dem entfernten Konverter zu verbinden. Stellen Sie sicher, dass das entfernte Gerät mit entgegengesetzten Wellenlängen konfiguriert ist (es sollte bei 1310 nm senden und bei 1550 nm empfangen). Schalten Sie das Gerät ein und überprüfen Sie die Link-/Aktivitäts-LEDs, um eine erfolgreiche Verbindung zu bestätigen.

Empfehlungen

Verwenden Sie Singlemode-SC-Glasfaser mit ordnungsgemäßem Abschluss und befolgen Sie die Standardpraktiken für die Glasfaserinstallation. Überprüfen Sie die Wellenlängenpaarung mit dem entfernten Medienkonverter (MC111CS sendet bei 1550 nm und erwartet, dass das entfernte Ende bei 1310 nm sendet). Für Entfernungen nahe 20 km bestätigen Sie das Link-Budget und konsultieren Sie die TP-LINK-Dokumentation für die Stromversorgungsoptionen des Chassis, wenn Sie mehrere Module integrieren.
