Kabel-Splitter Extralink Splitter 1:4 PLC SC/APC 2,0 mm 1,5 m G657A ABS-Modul

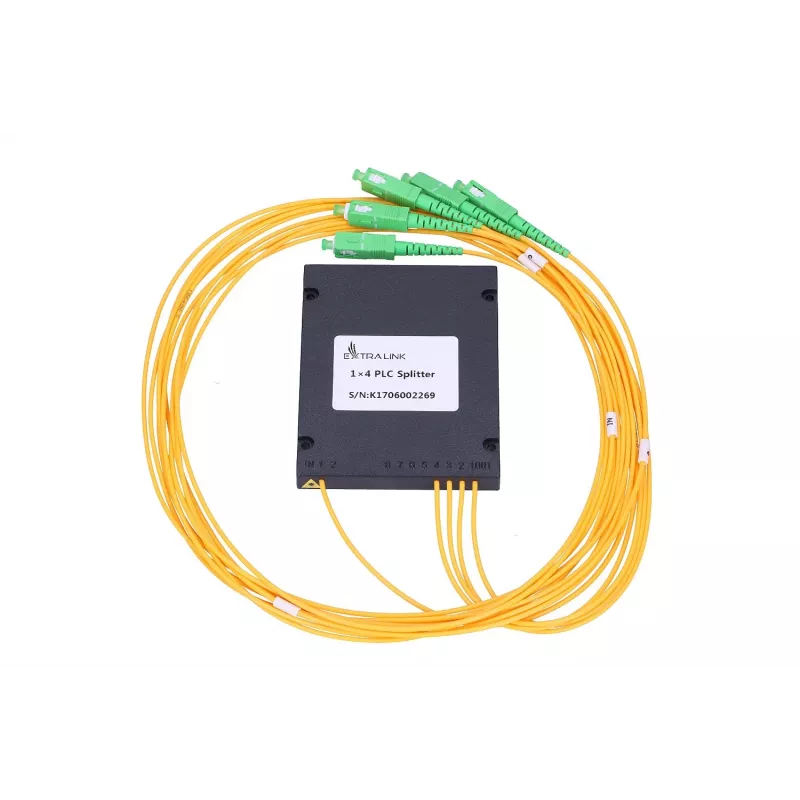

Extralink Splitter 1:4 PLC SC/APC 2,0 mm 1,5 m G657A ABS-Modul ist ein passiver Glasfaser-Splitter, der für die kompakte optische Verteilung in FTTH-, PON- und LAN-Netzwerken konzipiert ist. Das Gerät bietet eine symmetrische 1:4-Aufteilung mittels PLC-Technologie und SC/APC-Steckverbindern mit 2,0 mm Singlemode-Faser-Pigtails, die mit G.657A-Fasern kompatibel sind. Untergebracht in einem schwarzen ABS-Modul, ist der Splitter für die Installation in Rack-montierten Geräten und Glasfaserschränken vorgesehen, wo geringe Verluste und eine stabile passive Aufteilung erforderlich sind.

Vorteile

Der Splitter bietet eine gleichmäßige 1:4-Leistungsverteilung und eine geringe Einfügedämpfung, die für PLC-Splitter charakteristisch ist. Seine SC/APC-Steckverbinder sorgen für eine geringe Rückreflexion in Singlemode-Anwendungen, während die 2,0 mm Patchkabel mechanischen Schutz und einfache Führung in Switches und Schränken bieten. Das ABS-Gehäuse schützt die interne Komponente und ermöglicht eine unkomplizierte Montage oder Platzierung in Standard-Verteilerschränken. Das Produkt wird verpackt geliefert, um Kabelverwicklungen während der Handhabung und Installation zu verhindern.

Geeignet für

• FTTH-Teilnehmerverteilung in Mehrfamilien- und Einfamilienhaus-Installationen
• PON-Netzwerkaufteilungen zwischen dem optischen Line Terminal und mehreren optischen Netzwerkterminals
• LANs, die passive optische Verzweigung und Signalverteilung erfordern
• Kleine bis mittelgroße Glasfaserverteilerschränke und Rack-montierte Panels

Wichtige Spezifikationen

• Aufteilungsverhältnis: 1:4 passive PLC-Aufteilung mit symmetrischer Leistungsverteilung
• Steckverbindertyp: SC/APC an Ein- und Ausgängen
• Fasertyp-Kompatibilität: Singlemode G.657A
• Pigtail-Durchmesser: 2,0 mm gepufferte Faser
• Pigtail-Länge: 1,5 m
• Gehäusematerial: ABS-Modul in kompaktem Formfaktor
• Verpackung: Blisterverpackung zur Reduzierung von Kabelverwicklungen während des Transports

Verwendung

Verbinden Sie den SC/APC-Eingangsstecker mit der vorgeschalteten optischen Quelle oder dem Patchpanel und achten Sie auf korrekte Ausrichtung und saubere Steckerendflächen. Führen Sie die 2,0 mm Pigtails durch den Verteilerschrank oder das Rack und verbinden Sie die SC/APC-Ausgangsstecker mit den nachgeschalteten Kunden- oder Verteilerports. Befestigen Sie das ABS-Modul im gewählten Gehäuse oder am Montageort, um Zugbelastungen der Faser-Pigtails zu vermeiden. Überprüfen Sie nach der Installation die optischen Leistungspegel und Verluste, um eine korrekte Aufteilung und akzeptable Einfügedämpfung zu bestätigen.

Empfehlungen

Reinigen Sie alle SC/APC-Steckerendflächen vor der Installation, vermeiden Sie enge Biegungen der 2,0 mm Pigtails (halten Sie den empfohlenen Biegeradius für G.657A-Fasern ein) und montieren Sie das ABS-Modul an einem Ort, der mechanische Belastungen verhindert. Führen Sie nach dem Anschluss optische Leistungsmessungen durch, um sicherzustellen, dass jeder Zweig das erforderliche Signalbudget erfüllt.
