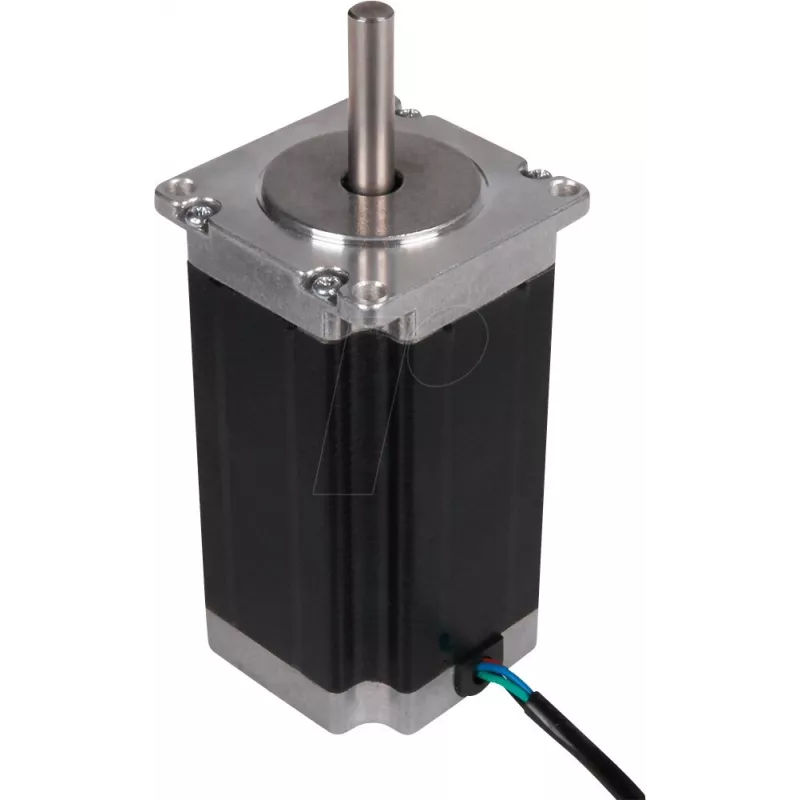

JOY-IT NEMA23-03 Schrittmotor NEMA 23, 1,8°, 3 A, 8,4 V

Präzise Bewegungssteuerung erfordert einen Motor, der konstantes Drehmoment und zuverlässige Schritte liefert. Der JOY-IT NEMA23-03 ist ein bipolarer Schrittmotor in der NEMA 23-Baugröße, entwickelt für CNC-Maschinen, 3D-Drucker und Automatisierungssysteme, bei denen Genauigkeit entscheidend ist. Mit einem Schritt­winkel von 1,8° und einem Haltemoment von 2,2 Nm bietet er die Kraft und Feinheit, die für anspruchsvolle Anwendungen benötigt werden.

Für wen ist er geeignet

Dieser Motor ist ideal für Maker, Ingenieure und Techniker, die CNC-Fräsen, Lasergravierer, Pick-and-Place-Maschinen oder andere Projekte bauen oder aufrüsten, die eine robuste, präzise Drehbewegung erfordern. Sein Standard-NEMA 23-Montagemuster gewährleistet Kompatibilität mit einer Vielzahl von Halterungen und Kupplungen.

Hauptmerkmale

• NEMA 23-Baugröße (57 mm) für einfache Integration
• Hohes Haltemoment von 2,2 Nm (310 oz-in) für schwere Lasten
• 1,8° Schritt­winkel (200 Schritte/Umdrehung) für sanfte, präzise Positionierung
• Bipolare 4-Draht-Verbindung für moderne Schrittmotortreiber
• Nennstrom 3 A pro Phase, Spannung 8,4 V
• Robuste Konstruktion mit Isolationsklasse B

Technische Daten

• Baugröße: NEMA 23
• Schritt­winkel: 1,8°
• Nennstrom: 3 A pro Phase
• Nennspannung: 8,4 V
• Phasenwiderstand: 2,8 Ω
• Phaseninduktivität: 4,5 mH
• Haltemoment: 2,2 Nm (310 oz-in)
• Anzahl der Phasen: 2
• Anzahl der Anschlüsse: 4 (bipolar)
• Wellendurchmesser: 6,35 mm (1/4 Zoll)
• Motorlänge: 76 mm
• Rotor­trägheit: 600 g·cm²
• Isolationsklasse: Klasse B
• Umgebungstemperatur: -20°C bis +50°C
• Spannungsfestigkeit: 500 VAC für 1 Minute
• Radialspiel: max. 0,02 mm
• Axialspiel: max. 0,08 mm
• Anschlussart: freie Drahtenden

Tipps

Kombinieren Sie diesen Motor mit einem geeigneten Mikroschritt-Treiber (z. B. DRV8825 oder TB6600) und stellen Sie den Stromgrenzwert auf 3 A oder weniger ein, um Überhitzung zu vermeiden. Verwenden Sie ein 24-48 V-Netzteil für optimale Hochgeschwindigkeitsleistung. Sorgen Sie bei Dauerbetrieb für ausreichende Kühlung oder aktive Lüftung.
