InLine Crimp-Stecker RJ45 8P8C geschirmt mit Einfädelhilfe und Knickschutz, schwarz

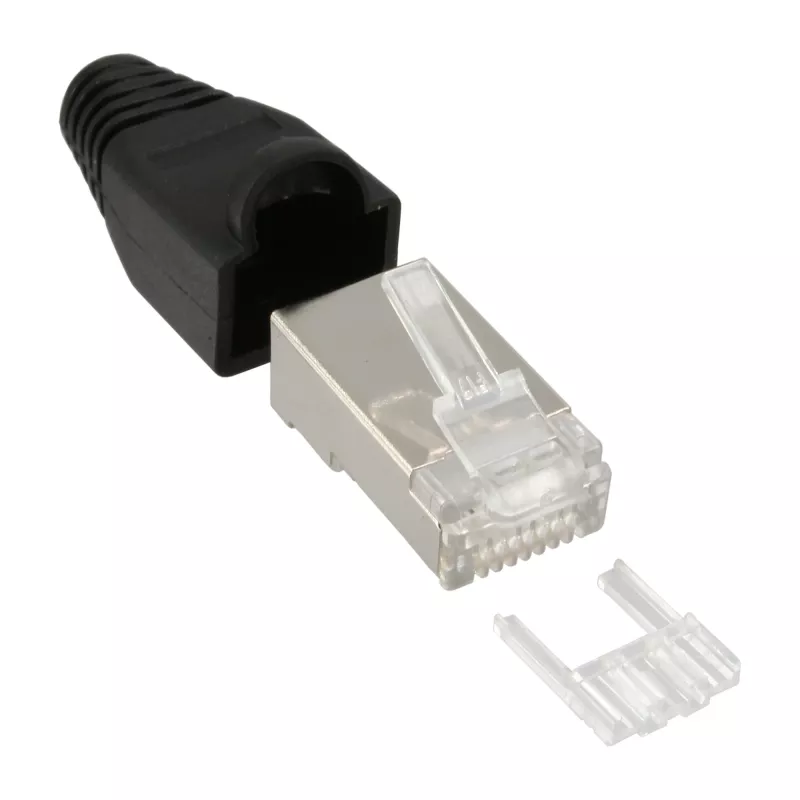

Der InLine Crimp-Stecker RJ45 8P8C geschirmt mit Einfädelhilfe und Knickschutztülle ist ein geschirmter RJ45-Stecker für die Konfektionierung von Netzwerkkabeln. Das dreiteilige Design aus robustem Kunststoff in Schwarz umfasst eine Metallabschirmung, eine Einfädelhilfe und eine flexible Knickschutztülle, die die Kabelführung und Zugentlastung unterstützt. Der Stecker wird in Packungen zu je 10 Stück geliefert und ist für zuverlässige Ethernet-Verbindungen vorgesehen, bei denen eine geschirmte Terminierung erforderlich ist.

Vorteile

Die dreiteilige Konstruktion trennt Schirmung, Steckerkörper und Zugentlastungstülle, was eine einfachere Montage und einen sicheren Sitz ermöglicht. Die integrierte Einfädelhilfe vereinfacht das Einführen der Adernpaare und die Aderausrichtung beim Crimpen. Die Knickschutztülle reduziert die Belastung des Kabels am Steckereingang und verbessert die Langlebigkeit der konfektionierten Verbindung. Die Schirmung trägt zur Reduzierung elektromagnetischer Störungen in Umgebungen bei, die geschirmte Terminierungen erfordern.

Geeignet für

• Konfektionierung geschirmter Cat5e/Cat6-Netzwerkkabel
• Anwendungen, die geschirmte RJ45-Verbindungen erfordern
• Patchfelder, Wanddosen und kundenspezifische Kabelkonfektionen
• Netzwerkinstallationen und Reparaturen vor Ort

Technische Daten

• Typ: RJ45 8P8C Crimp-Stecker (geschirmt)
• Design: 3-teilig mit Einfädelhilfe und Knickschutztülle
• Material: Kunststoff-Steckerkörper mit Metallabschirmung
• Farbe: Schwarz

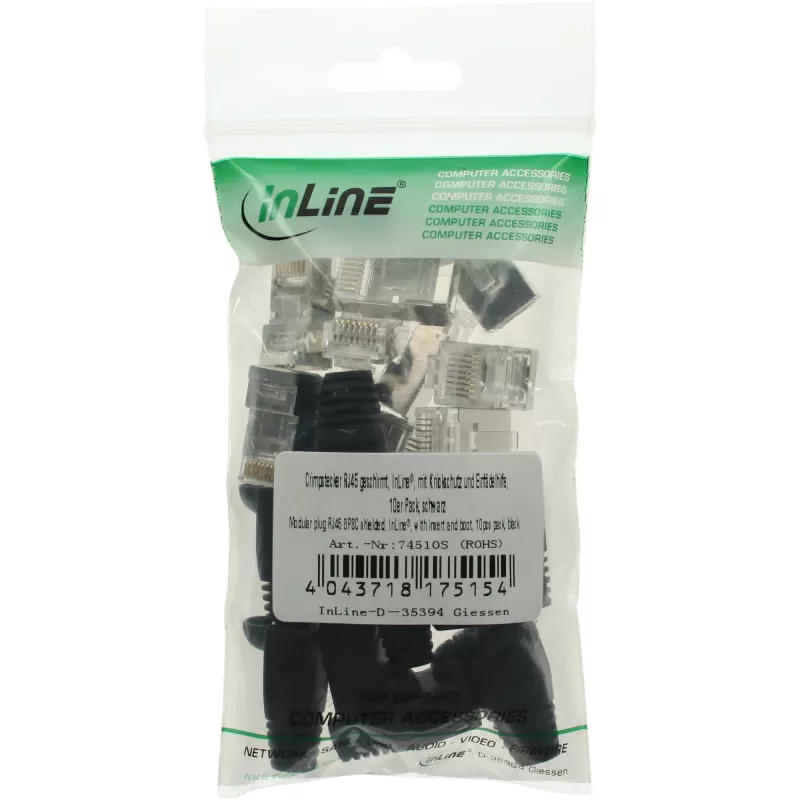

• Packungsgröße: 10 Stück
• Marke: InLine, MPN: 74510S, EAN: 4043718175154

Anwendung

Entfernen Sie den Kabelmantel auf die entsprechende Länge, entdrehen und positionieren Sie die Adernpaare gemäß dem gewählten Verdrahtungsstandard. Verwenden Sie die Einfädelhilfe, um die Leiter durch den Stecker zu führen und eine korrekte Ausrichtung sicherzustellen. Führen Sie das Kabel vollständig in den Steckerkörper ein, setzen Sie die Metallabschirmung auf und schieben Sie die Knickschutztülle in Position. Führen Sie dann eine standardmäßige RJ45-Crimpung mit einem kompatiblen Crimpwerkzeug durch. Überprüfen Sie nach dem Crimpen die Durchgängigkeit und die korrekte Verdrahtung mit einem Kabeltester.

Empfehlungen

Für beste Ergebnisse verwenden Sie geschirmte Twisted-Pair-Kabel (STP/FTP) und ein geeignetes geschirmtes RJ45-Crimpwerkzeug. Vermeiden Sie übermäßiges Biegen in der Nähe des Steckers und testen Sie jedes konfektionierte Kabel, um die Schirmkontinuität und die korrekte Pinbelegung zu bestätigen.
