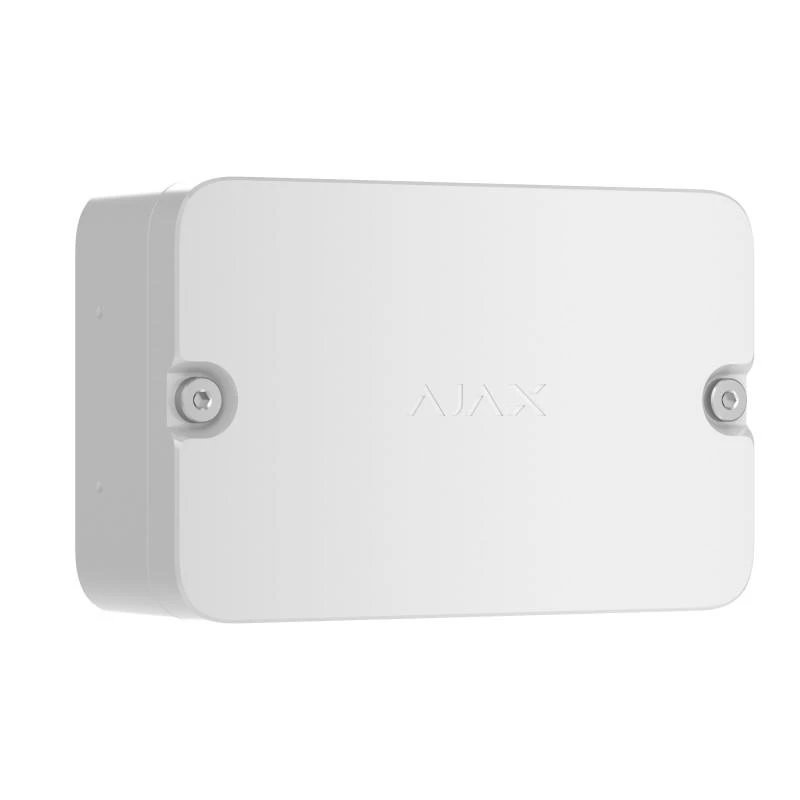

I/O-Modul Ajax EN54 124590.280.WH1 drahtlos adressierbar 2 Eingänge 2 Ausgänge

Das Ajax EN54 I/O-Modul 124590.280.WH1 ist eine drahtlose, adressierbare Schnittstelle mit zwei konfigurierbaren Eingängen und zwei Relaisausgängen. Es integriert sich in Ajax-Sicherheitssysteme, um den Anschluss und die Fernüberwachung von kabelgebundenen Meldern, Sirenen und Steuerkreisen ohne zusätzliche Verkabelung zu ermöglichen. Das Modul unterstützt Alarmsignalisierung und Geräteauslösung und bietet eine kompakte Lösung zur Erweiterung von Alarm- und Automatisierungsfunktionen in Wohn- und Geschäftsumgebungen.

Vorteile

Das Modul bietet drahtlose Integration, die die Installationszeit verkürzt und zusätzliche Verkabelung vermeidet. Die Adressierbarkeit stellt sicher, dass jedes Modul im System eindeutig identifiziert wird und ermöglicht eine präzise Überwachung der Eingangs- und Ausgangszustände. Zwei Eingänge akzeptieren potentialfreie Öffner- oder Schließerkontakte, während zwei Ausgänge externe Lasten schalten oder Sirenen und Automatisierungsgeräte auslösen. Das kompakte Format und die Standardbefestigungsoptionen vereinfachen die Platzierung in Schaltschränken oder Verteilerdosen.

Geeignet für

• Anschluss von kabelgebundenen Tür-, Fenster- oder Bewegungsmeldern an ein drahtloses Ajax-System
• Auslösung externer Sirenen, Blitzleuchten oder Alarmzentralen
• Schalten von Steuerkreisen für Beleuchtung, Lüftung oder Zusatzgeräte
• Integration von Fremdsensoren und Peripheriegeräten in ein überwachtes Sicherheitssetup

Technische Daten

• Kommunikation: drahtlos, kompatibel mit Ajax-Hub-Systemen
• Eingänge: 2 konfigurierbare Eingänge, unterstützen potentialfreie Öffner- und Schließerkontakte
• Ausgänge: 2 Relaisausgänge zum Schalten externer Lasten und Alarmgeräte
• Adressierbar: jedem Gerät kann eine eindeutige Kennung im System zugewiesen werden
• Montage: kompaktes Gehäuse für Schaltschränke und Verteilerdosen geeignet
• Einsatzbereiche: Alarmsignalisierung, Geräteauslösung, Fernsteuerung von Automatisierungskreisen

Verwendung

Montieren Sie das Modul an einem trockenen Ort in einem Schaltschrank oder Gehäuse mit gutem Funkempfang zum Ajax-Hub. Schließen Sie kabelgebundene Melder unter Beachtung des Sensortyps (potenzialfreier Öffner oder Schließer) an die Eingangsklemmen an und verdrahten Sie die externen Sirenen oder Steuerkreise mit den Relaisausgängen. Melden Sie das Gerät über das Hinzufügeverfahren des Hubs im Ajax-System an, damit das Modul seine Adresse und die Meldeparameter erhält. Konfigurieren Sie anschließend das Verhalten der Ein- und Ausgänge, die Alarmmeldungen und Aktionen über die Systemverwaltungsoberfläche.

Empfehlungen

Platzieren Sie das Modul so, dass es zuverlässigen Funkkontakt zum Hub hält, und vermeiden Sie die Montage in der Nähe großer Metallgegenstände oder elektromagnetischer Störquellen. Überprüfen Sie die Sensorverkabelung und Polarität, bevor Sie das Modul mit Strom versorgen, und testen Sie nach der Konfiguration alle Ein- und Ausgänge, um die korrekte Alarmmeldung und das Schaltverhalten zu bestätigen.
