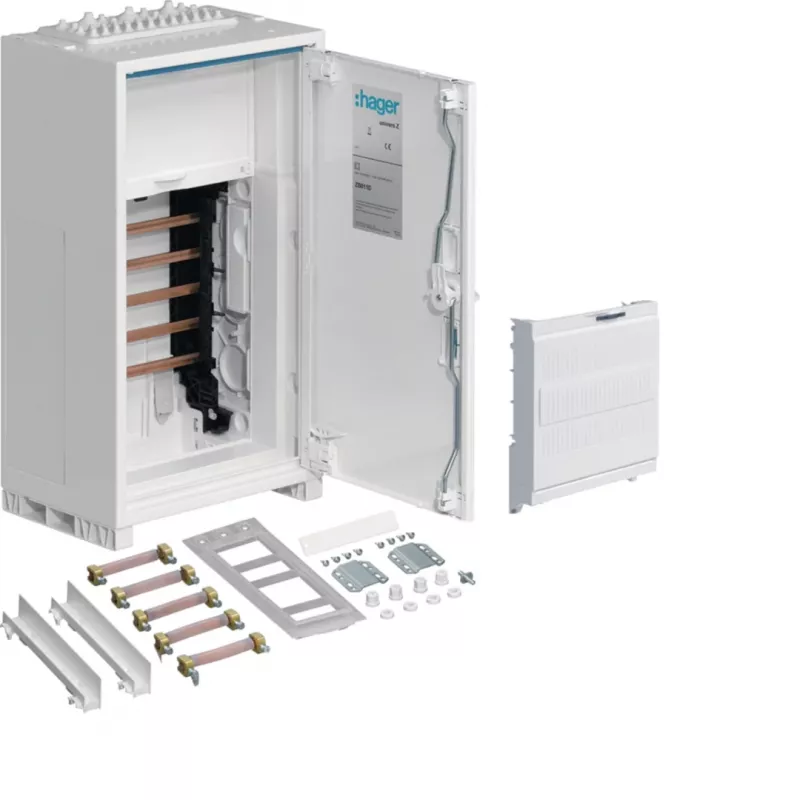

Hager ZB011C Anschlussschrank mit integriertem Überspannungsschutz, 500x300x205 mm

Der Hager ZB011C hebt sich von Standard-Zählerschränken ab, indem er den seitlichen Überspannungsschutz direkt in das Gehäuse integriert, wodurch separate Überspannungsschutzgeräte überflüssig werden und die Einhaltung der DIN VDE 0100-443 vereinfacht wird. Dieses Aufputzgerät ist werkseitig mit Anschlussmaterial ausgestattet, sodass Elektriker Installationen schneller und mit weniger Zusatzteilen durchführen können.

Highlights

• Integrierter Typ-2-Überspannungsschutz an der Seite schützt nachgeschaltete Geräte vor transienten Überspannungen.
• Wird mit allem notwendigen Anschlussmaterial geliefert, reduziert Beschaffungs- und Installationszeit vor Ort.
• Robuste Stahlblechkonstruktion mit weißer RAL-9010-Oberfläche, geeignet für Wohn- und kleine Gewerbebereiche.
• 3-reihige Verteilerplatte mit 36 Modulplätzen bietet ausreichend Platz für Leitungsschutzschalter und Fehlerstromschutzeinrichtungen.
• 5-poliges Sammelschienensystem sowie N- und PE-Klemmenblöcke sind enthalten und gewährleisten eine unkomplizierte Verdrahtung.

Im täglichen Gebrauch

Der ZB011C bietet in einem Flur oder Hauswirtschaftsraum ein sauberes, professionelles Erscheinungsbild und hält alle Mess- und Verteilungskomponenten hinter einer opaken Stahltür verborgen. Die vorgestanzten Durchbruchöffnungen an Ober-, Unter- und Seitenfläche ermöglichen einen flexiblen Kabeleintritt ohne zusätzliche Schneidwerkzeuge. Mit IP44-Schutz ist der Schrank gegen Staub und Spritzwasser geschützt und damit auch in weniger idealen Umgebungen zuverlässig. Das 3-Punkt-Zählerbefestigungssystem nimmt handelsübliche Stromzähler sicher auf, und der integrierte Überspannungsschutz bedeutet eine Komponente weniger, die separat beschafft und montiert werden muss.

Technische Daten

• Schranktyp: Zählerschrank mit seitlichem Anschluss für Überspannungsschutz
• Anzahl der Felder: 1
• Montageart: Aufputz
• Zählerbefestigungssystem: 3-Punkt-Befestigung
• Überspannungsschutz: Integriert, Typ 2, seitlich
• Anschlussmaterial: enthalten
• Gehäusematerial: Stahlblech
• Schutzart: IP44 (Tür geschlossen), IP2XC (Tür offen)
• Bemessungsspannung: 230/400 V AC
• Bemessungsstrom: 63 A
• Anzahl der Zählerplätze: 1
• Verteilungsreihen: 3 Reihen (insgesamt 36 Modulplätze)
• Türtyp: Opake Stahltür
• Farbe: Weiß (RAL 9010)
• Sammelschienensystem: 5-polig
• Klemmenblöcke: N und PE enthalten
• Normenkonformität: DIN VDE 0603-1, DIN 43870-1, TAB
• Kabeleinführung: Vorgestanzte Durchbruchöffnungen (oben, unten, seitlich)
• Anwendung: Wohn- und kleine Gewerbeinstallationen

Abschließender Hinweis

Der Hager ZB011C vereint Messung, Verteilung und Überspannungsschutz in einem kompakten, einfach zu installierenden Gehäuse und ist damit eine effiziente Wahl für moderne Elektroinstallationen.
