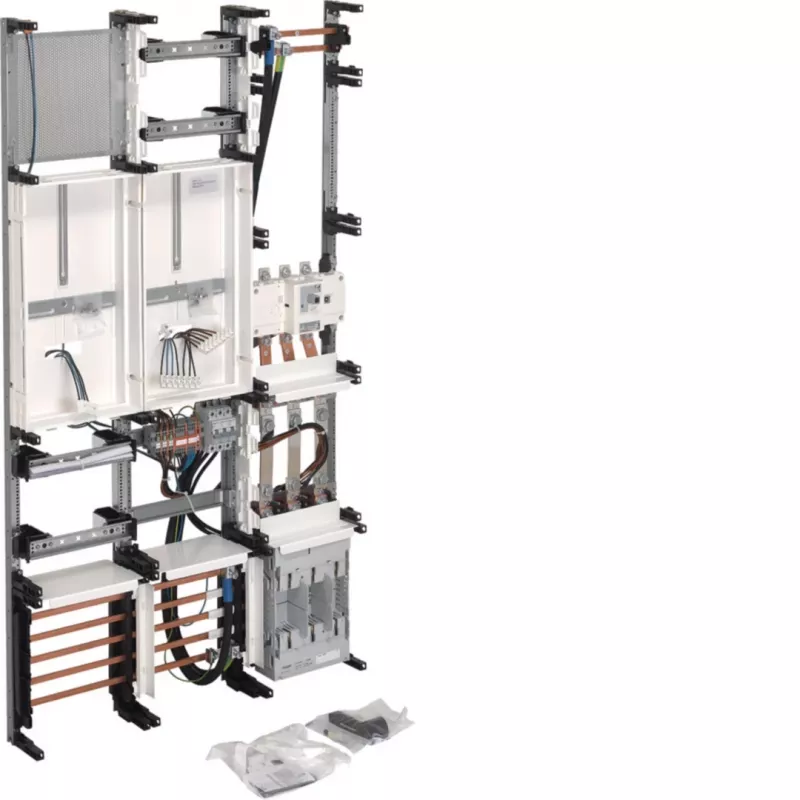

Hager universN Stromwandler-Komplettfeld 250 A 5-polig 1350 mm UF53WBW1

Das Hager UF53WBW1 ist ein Stromwandler-Komplettfeld aus der universN-Serie, das für Anwendungen der indirekten Messung bis 250 A in 5-poligen Verteilerfeldern entwickelt wurde. Im Gegensatz zu einfachen Messfeldern integriert dieses Gerät ein 5-poliges Sammelschienensystem und einen speziellen Montagebereich für Standard-Stromwandler, was die Installation vereinfacht und die Einhaltung der DIN VDE 0603-1 und DIN 43870-1 gewährleistet.

Highlights

• Bemessungsstrom: 250 A
• 5-polige Konfiguration für Drehstromsysteme mit Neutralleiter
• Höhe: 1350 mm, Breite: 250 mm, Einbautiefe: 210 mm
• Stahlblechgehäuse, grau (RAL 7035)
• Schutzart: IP2XC (installiert)
• Vertikale Montageposition

Im täglichen Einsatz

Dieses Komplettfeld ist für die Stromwandlermessung in Verteilerfeldern konzipiert und bietet eine installtionsfertige Lösung für die indirekte Messung. Die Schraubklemmen-Anschlusstechnik und die Sammelschienenanschlüsse oben/unten bieten Flexibilität bei der Verdrahtung. Das Gehäuse besteht aus Stahlblech und ist in Grau (RAL 7035) ausgeführt, geeignet für Standard-Elektroinstallationen.

Technische Daten

• Produkttyp: Stromwandler-Komplettfeld
• Serie: universN
• Max. Bemessungsstrom: 250 A
• Polzahl: 5-polig
• Höhe: 1350 mm
• Breite: 250 mm
• Tiefe (Einbau): 210 mm
• Messart: Indirekte Messung
• Anwendung: Für Stromwandlermessung in Verteilerfeldern
• Kompatibilität mit Sammelschienensystem: 5-poliges Sammelschienensystem
• Wandlermontage: Für Standard-Stromwandler
• Bemessungsbetriebsspannung: 400/230 V AC
• Material: Stahlblech
• Montageposition: Vertikal
• Schutzart (installiert): IP2XC
• Normen: DIN VDE 0603-1, DIN 43870-1
• Anzahl der Messpunkte: 1
• Anschlusstechnik: Schraubklemmen
• Sammelschienenanschluss: Oben/Unten
• Farbe: Grau (RAL 7035)

Abschließende Bemerkung

Eine zuverlässige und normgerechte Lösung für die Stromwandlermessung in 5-poligen Verteilsystemen.
