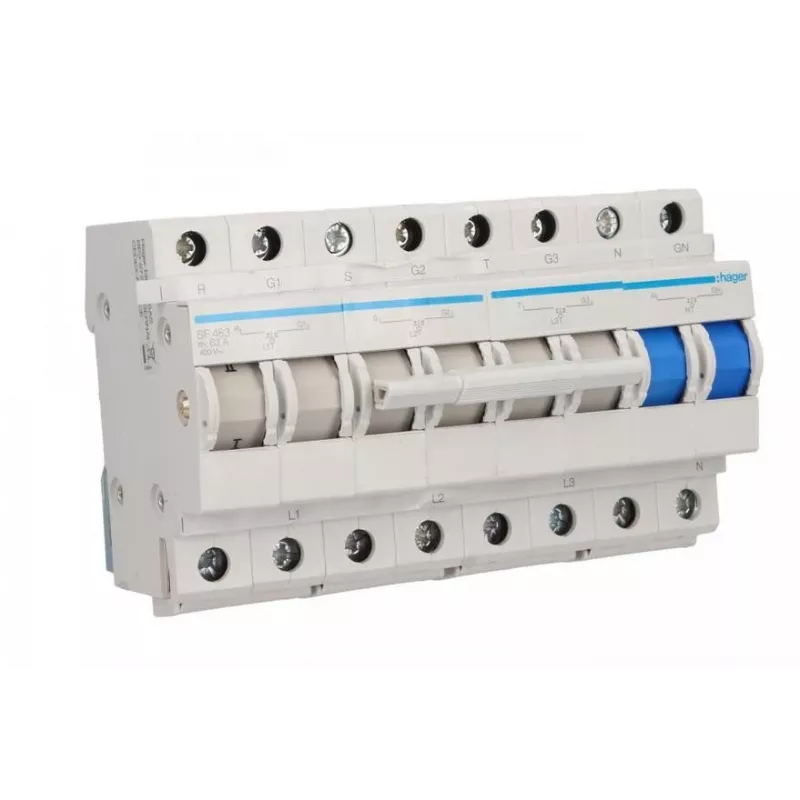

HAGER SF463 Modularer Leistungsschalter 4-polig 63A 400V AC I-0-II

Die manuelle Umschaltung zwischen zwei Stromquellen oder die Trennung eines Stromkreises ist in industriellen und gewerblichen Elektroinstallationen oft eine Herausforderung. Der HAGER SF463 modulare Leistungsschalter löst dies, indem er eine robuste, aufputzmontierte Lösung zum Umschalten zwischen zwei unabhängigen Versorgungen oder zum Trennen eines 3-Phasen- + Neutralleiter-Stromkreises bietet. Mit einem Nennstrom von 63 A und einer Nennspannung von 400 V AC bewältigt er anspruchsvolle Lasten und passt dabei platzsparend auf eine Standard-Hutschiene.

Für wen ist er geeignet

Dieser Schalter ist ideal für Elektriker, Schaltschrankbauer und Facility-Manager, die eine zuverlässige Umschalt- oder Trennvorrichtung in Verteilerkästen, Steuerungsschränken oder Maschinenstromversorgungen benötigen. Er eignet sich für Anwendungen, die eine sichtbare Trennung und manuelle Steuerung erfordern, wie z. B. Generatorumschaltung, Motorisolation oder Versorgungsauswahl.

Hauptmerkmale

• 4-polige (3P+N) Konfiguration mit I-0-II-Schaltstellungen für die Umschaltung zwischen zwei Quellen oder zur Trennung.
• Nennstrom 63 A und Nennspannung 400 V AC für schwere Stromkreise.
• Kompaktes modulares Design: nur 4 Module breit (70 mm), Montage auf Standard-Hutschiene.
• Manuelle Kippbetätigung mit klarer Stellungsanzeige für sicheres Schalten.
• Hohe elektrische Lebensdauer: 10.000 Schaltspiele; mechanische Lebensdauer: 20.000 Schaltspiele.
• Anschlussvermögen bis 25 mm² starr oder 16 mm² flexibel.
• Schutzart IP20 auf der Frontseite (IP40 mit Klemmenabdeckungen) für Inneninstallationen.
• Entspricht IEC/EN 60947-3 für Niederspannungsschaltgeräte.

Technische Daten

• Polzahl: 4 (3P+N)
• Bemessungsstrom (In): 63 A
• Bemessungsspannung (Ue): 400 V AC
• Schaltstellungen: I-0-II
• Befestigungsart: Hutschiene
• Modulbreite: 4 Module (70 mm)
• Bedienungsart: Manueller Kippschalter
• Bemessungsisolationsspannung (Ui): 500 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Kurzschlussfestigkeit (Icw): 1,5 kA (1 s)
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Anschlussvermögen (flexibel): 16 mm²
• Anschlussvermögen (starr): 25 mm²
• Schutzart: IP20 (Frontseite), IP40 (mit Klemmenabdeckungen)
• Betriebstemperatur: -20 bis +50 °C
• Lagertemperatur: -40 bis +70 °C
• Norm: IEC/EN 60947-3
• Frequenz: 50/60 Hz

Tipps

Überprüfen Sie vor der Installation immer, ob Laststrom und Spannung den Nennwerten des Schalters entsprechen. Verwenden Sie bei Bedarf geeignete Klemmenabdeckungen, um den Schutzgrad IP40 zu erreichen. Bei Generatorumschaltungen stellen Sie sicher, dass die Neutralleiterschaltung gemäß den örtlichen Vorschriften zulässig ist. Montieren Sie den Schalter in einem gut belüfteten Gehäuse, um die Betriebstemperaturgrenzen einzuhalten.
